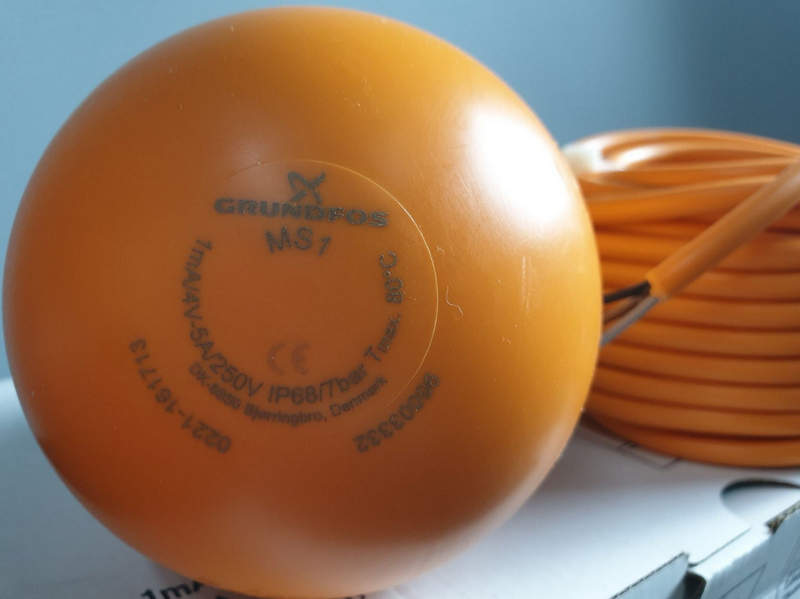

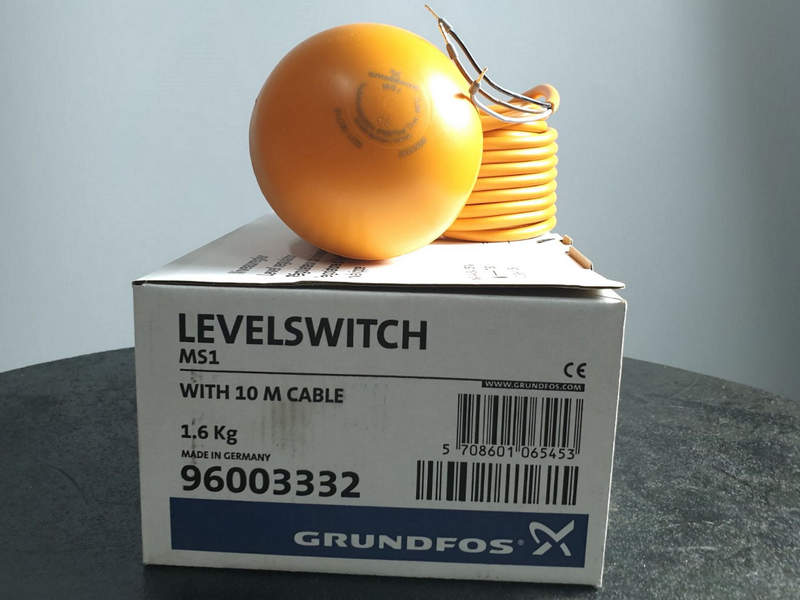

Поплавковый выключатель MS1 Grundfos для контроля и регулирования уровня воды
Поплавковый выключатель MS1 Grundfos относится к средствам автоматического контроля уровня жидкости и применяется совместно с насосами, резервуарами, дренажными системами и установками водоотведения. Его задача состоит в преобразовании изменения уровня среды в электрический управляющий сигнал. При изменении уровня корпус меняет положение, а внутренний механизм размыкает или замыкает цепь, автоматически управляя насосом.
Технические характеристики
Ниже перечислены основные параметры, определяющие условия его эксплуатации:
- номинальное коммутируемое напряжение — до 250 В переменного тока,
- частота питающей цепи — 50–60 Гц,
- допустимый коммутируемый ток — до 10 А в зависимости от нагрузки,
- степень защиты герметичного корпуса — IP68,
- рабочая температура жидкости — ориентировочно от 0 до +50 C,
- тип исполнительного элемента — электромеханический переключатель,
- принцип срабатывания — изменение положения поплавка относительно горизонтальной оси,
- варианты длины присоединительного кабеля — 5, 10 или 20 м в зависимости от исполнения,
- число рабочих положений — два состояния: включение и отключение,
- способ монтажа — свободное подвешивание на кабеле с заданной длиной хода,
- рабочая среда — вода и совместимые с материалами выключателя жидкости,
- режим работы — автоматический циклический,
- подключение — гибким герметичным кабелем к цепи управления,
- назначение контактов — формирование команды при достижении верхнего или нижнего уровня,
- условие переключения — наличие свободного пространства для движения поплавка.
Принципы и режимы работы
Работа устройства основана на действии выталкивающей силы. При изменении уровня жидкости поплавок перемещается, меняет угол наклона и воздействует на внутренний переключатель. Ниже перечислены основные режимы:
- режим заполнения обеспечивает отключение подачи при достижении верхнего уровня,
- режим опорожнения запускает насос при подъеме жидкости и останавливает после снижения уровня,
- аварийная сигнализация формируется отдельным выключателем при достижении предельной отметки,
- защита от сухого хода отключает насос после падения уровня ниже допустимой границы,
- каскадное управление несколькими насосами возможно при использовании нескольких поплавков,
- ручная проверка выполняется перемещением корпуса и контролем состояния электрической цепи.
Особенности конструкции
Конструкция MS1 Grundfos рассчитана на постоянный контакт с жидкостью. Основу устройства образует герметичный поплавковый корпус со встроенным переключающим механизмом. Внешняя оболочка одновременно служит плавучим элементом и защитным кожухом. Кабель вводится через герметизированный узел, препятствующий проникновению влаги к контактам. Свободная длина кабеля между точкой фиксации и поплавком задает амплитуду движения и разницу между уровнями включения и отключения. Внутренний механизм изменяет состояние контактов после достижения заданного угла наклона. При монтаже важно исключить касание стенок резервуара, трубопроводов и кабелей, способных ограничить ход поплавка.
Области применения
Поплавковый выключатель используют в системах, где требуется автоматически реагировать на изменение уровня. Ниже представлены основные области эксплуатации:
- дренажные колодцы и приямки,
- накопительные емкости технической воды,
- канализационные и водоотводящие установки,
- резервуары систем водоснабжения,
- насосные станции с автоматическим включением и остановкой,
- системы защиты насосов от работы без жидкости,
- емкости технологических линий,
- установки отвода дождевой и грунтовой воды.
Монтаж и эксплуатация
Надежность работы зависит от правильного размещения датчика. Перед вводом системы необходимо проверить свободное движение поплавка и соответствие электрической цепи параметрам нагрузки. Ключевые требования следующие:
- точка фиксации кабеля должна обеспечивать требуемую длину свободного участка,
- поплавок не должен зацепляться за стенки, арматуру или трубопроводы,
- кабель не следует натягивать до ограничения угла корпуса,
- соединения вне герметичной зоны необходимо защищать от влаги,
- коммутационную нагрузку следует согласовывать с допустимым током контактов,
- уровни включения и отключения определяются длиной свободного хода,
- после монтажа необходимо проверить переключение во всем рабочем диапазоне.
Таким образом, поплавковый выключатель MS1 Grundfos представляет собой компактное устройство дискретного контроля уровня, работающее за счет изменения положения герметичного поплавка. Его применение позволяет автоматизировать включение и отключение насосов, реализовать защиту от сухого хода и контролировать предельные уровни жидкости. Герметичность корпуса позволяет применять выключатель при длительном погружении при соблюдении требований к монтажу и электрической нагрузке сети. Компания «Олниса» поставляет поплавковые выключатели Grundfos MS1 и другое промышленное оборудование для производственных, инженерных и коммунальных систем. Поставка осуществляется заказчикам по всей территории страны, где требуется надежная комплектация насосных установок.
