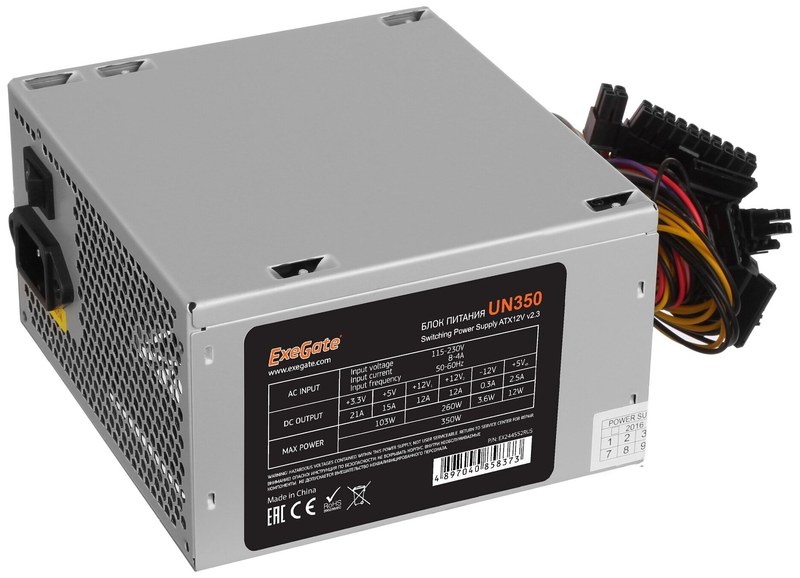

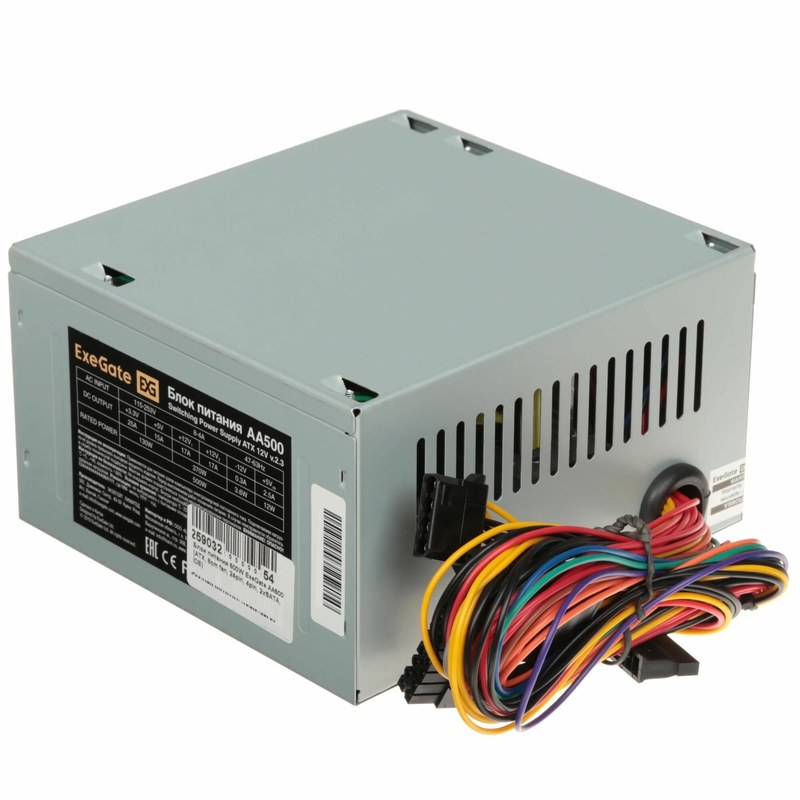

Блоки питания ExeGate ExtraSilent: тихая работа и стабильное электропитание
ExeGate ExtraSilent — серия компьютерных блоков питания формата ATX, предназначенная для стабильного преобразования сетевого напряжения в постоянные напряжения, необходимые системной плате, процессору, накопителям и периферийным устройствам. Оборудование ориентировано на эксплуатацию в персональных компьютерах, рабочих станциях и офисных системах, где важны устойчивость выходных линий, умеренный уровень шума и защита компонентов от электрических перегрузок. Принцип работы основан на импульсном преобразовании: входное переменное напряжение выпрямляется, фильтруется, преобразуется высокочастотным каскадом, после чего вторичные цепи формируют стабилизированные линии +3,3, +5 и +12 В.
Технические характеристики
Ниже приведены основные параметры, характерные для блоков питания ExeGate ExtraSilent различных мощностных исполнений:
- форм-фактор корпуса — ATX,
- номинальная мощность в зависимости от модификации — от 400 до 1000 Вт,
- входное напряжение сети — 220–240 В переменного тока,
- частота питающей сети — 50 Гц,
- основные выходные напряжения — +3,3 В, +5 В, +12 В, −12 В и +5 VSB,
- разъем питания системной платы — 20+4 pin ATX,
- разъем питания процессора — 4+4 pin CPU,
- разъемы SATA — от 3 до 8 в зависимости от мощности и исполнения,
- разъемы Molex — от 2 до 4,
- разъемы PCI Express — от 1 до 4 у моделей, рассчитанных на питание дискретной графики,
- диаметр вентилятора системы охлаждения — 120 мм,
- тип охлаждения — активный воздушный,
- рабочая температура внутри системного блока — обычно до +40 C при нормальной вентиляции,
- КПД импульсного преобразования в штатной нагрузке — ориентировочно 80–85 % в зависимости от режима,
- защита от короткого замыкания — SCP,
- защита от перегрузки по мощности — OPP,
- защита от повышенного выходного напряжения — OVP,
- защита от пониженного напряжения — UVP в исполнениях, где предусмотрена соответствующая схема,
- режим ожидания +5 VSB используется для цепей включения, пробуждения и питания дежурной логики,
- время непрерывной работы определяется тепловым режимом и корректностью распределения нагрузки по линиям.
Особенности конструкции
Конструкция ExeGate ExtraSilent построена по типовой для ATX-блоков питания схеме с металлическим корпусом, печатной платой силовой электроники, входным фильтром, выпрямительным каскадом, высокочастотным преобразователем, трансформатором и выходными фильтрами. Воздушный поток создается вентилятором диаметром 120 мм, который забирает воздух из внутреннего объема корпуса компьютера и выводит нагретый поток через перфорированную стенку блока питания. Такое решение одновременно охлаждает силовые ключи, диоды, дроссели и конденсаторы. Снижение акустического воздействия достигается применением крупного вентилятора, которому для создания необходимого воздушного потока требуется меньшая частота вращения по сравнению с компактными вентиляторами. Внутренние цепи разделены на первичную высоковольтную и вторичную низковольтную части. Между ними применяется гальваническая развязка трансформатором. Выходные LC-фильтры уменьшают пульсации, а цепь обратной связи корректирует длительность импульсов преобразователя при изменении нагрузки. Электрическое соединение выполняется штатным кабельным жгутом, а распределение нагрузки по выходам должно учитывать суммарную мощность компонентов и допустимый ток каждой линии питания в системе.
Области применения
Ключевыми направлениями применения ExeGate ExtraSilent являются:
- офисные компьютеры с интегрированной или начальной дискретной графикой,
- домашние ПК для работы, учебы и мультимедийных задач,
- системные блоки с несколькими SATA-накопителями,
- рабочие станции среднего класса,
- компьютеры с дискретными видеокартами при соответствии мощности блока требованиям графического адаптера,
- системы, где требуется стандартное питание ATX с линиями +3,3, +5 и +12 В,
- компьютеры, эксплуатируемые длительное время при контролируемой температуре внутри корпуса.
Таким образом, ExeGate ExtraSilent представляет собой семейство импульсных ATX-блоков питания, рассчитанных на преобразование сетевого напряжения в несколько стабилизированных низковольтных линий. Сочетание стандартной архитектуры ATX, активного охлаждения, набора электрических защит и нескольких вариантов мощности позволяет использовать оборудование в офисных, домашних и рабочих вычислительных системах. Крупный вентилятор способствует уменьшению акустической нагрузки при сохранении необходимого отвода тепла от силовых элементов. Компания «Олниса» поставляет ExeGate ExtraSilent и другое промышленное и электротехническое оборудование для предприятий и организаций. Поставка продукции позволяет комплектовать вычислительные комплексы надежными источниками питания требуемого класса мощности. «Олниса» обеспечивает поставку оборудования ExeGate для эксплуатации в составе современных технических систем.
