Контроллер температуры EVCO EV3L21N7 для промышленного оборудования
EVCO EV3L21N7 представляет собой компактный электронный контроллер для автоматического поддержания температурного режима в холодильных установках, торговом оборудовании и технологических камерах. Устройство получает сигнал от температурного датчика, сравнивает измеренное значение с заданной уставкой и управляет выходным реле компрессора. Контроллер рассчитан на непрерывную работу в составе холодильных систем, где требуется стабильное регулирование.
Технические характеристики
Ниже перечислены основные технические параметры EVCO EV3L21N7:
- формат лицевой панели 74 × 32 мм,
- монтажное отверстие ориентировочно 71 × 29 мм,
- питание 230 В переменного тока, 50/60 Гц,
- потребляемая мощность порядка 3–4 ВА,
- один основной вход для датчика температуры типа NTC,
- типовой диапазон измерения температуры от −50 до +99 C,
- разрешение индикации 0,1 C,
- погрешность измерительного канала обычно около ±0,5 C,
- трехразрядный цифровой дисплей с индикацией температуры и кодов состояния,
- один релейный выход для управления нагрузкой,
- коммутационная способность реле до 16 А при 250 В переменного тока для резистивной нагрузки,
- настраиваемая температурная уставка в пределах рабочего диапазона датчика,
- регулируемый дифференциал включения и отключения, обычно от 0,1 до 15,0 C,
- задержка повторного пуска компрессора с программируемым интервалом до нескольких минут,
- возможность коррекции показаний датчика,
- режим отображения текущей температуры,
- защита параметров от случайного изменения,
- рабочая температура электронного блока ориентировочно от 0 до +55 C,
- температура хранения ориентировочно от −25 до +70 C,
- относительная влажность воздуха обычно до 90 % без образования конденсата,
- подключение силовых и сигнальных цепей через винтовые клеммы,
- исполнение для фронтального монтажа в панель шкафа, витрины или агрегата.
Принцип регулирования основан на двухпозиционном алгоритме. В режиме охлаждения контроллер включает компрессор, когда измеренная температура превышает уставку на величину заданного дифференциала, и отключает его после достижения установленного значения. Такая схема уменьшает количество частых переключений реле и обеспечивает устойчивость температурного режима. Задержка повторного включения дополнительно защищает компрессор от коротких циклов после отключения питания или быстрого изменения температуры.
Особенности конструкции

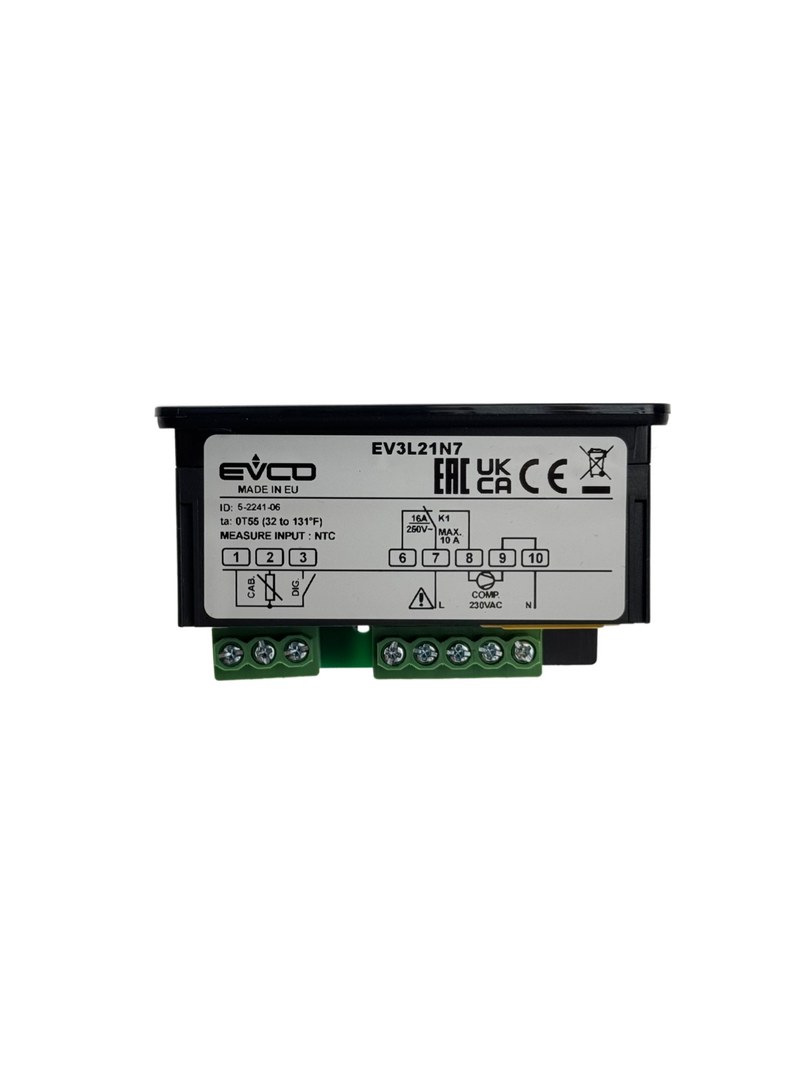

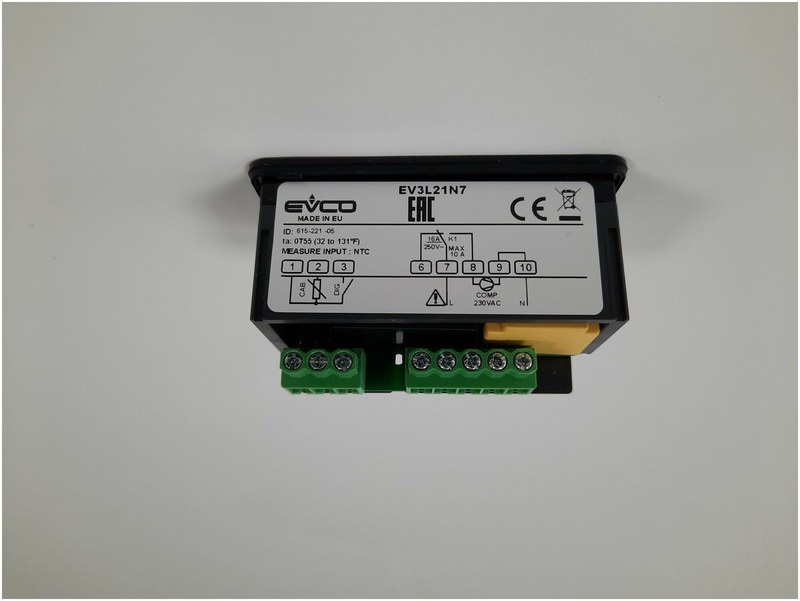

Корпус EVCO EV3L21N7 выполнен в компактном панельном формате для размещения на лицевой части холодильного оборудования. На передней панели расположены цифровой индикатор и кнопки программирования, используемые для изменения уставки, перехода между параметрами и подтверждения настроек. Электронная плата объединяет измерительный тракт, микроконтроллер, цепь питания и силовое реле. Температурный вход рассчитан на подключение терморезистивного NTC-датчика, сопротивление которого изменяется в зависимости от температуры. Микропроцессор преобразует сигнал датчика в цифровое значение и сравнивает его с запрограммированной уставкой. Выходное реле отделяет управляющую часть от силовой цепи исполнительного устройства. В типовой схеме его контакты коммутируют катушку контактора либо непосредственно маломощный компрессор в пределах допустимой нагрузки. Программные ограничения исключают слишком частое переключение оборудования. При обрыве или коротком замыкании датчика система формирует диагностический код. Сохранение параметров в энергонезависимой памяти обеспечивает восстановление заданных значений после повторной подачи питания.
Области применения
Ключевыми областями применения EVCO EV3L21N7 являются системы, где требуется автоматическое поддержание заданной температуры:
- холодильные шкафы и витрины для хранения пищевой продукции,
- небольшие морозильные камеры и лари,
- торговые холодильные установки с компрессорным охлаждением,
- технологические холодильные шкафы,
- охлаждаемые прилавки и демонстрационные модули,
- камеры кратковременного хранения сырья и готовой продукции,
- локальные установки охлаждения напитков и ингредиентов,
- компактные холодильные агрегаты предприятий общественного питания,
- вспомогательные установки с двухпозиционным регулированием температуры.
Таким образом, EVCO EV3L21N7 является специализированным электронным контроллером для построения систем температурного регулирования. Его функциональность включает измерение температуры, управление релейным выходом, настройку уставки и дифференциала, задержку запуска, коррекцию показаний датчика и диагностику основных неисправностей. Компактное панельное исполнение упрощает интеграцию устройства в холодильные шкафы, витрины и технологические агрегаты. Компания «Олниса» поставляет EVCO EV3L21N7 и другое промышленное оборудование для предприятий различных отраслей. Поставка через «Олниса» позволяет использовать необходимую промышленную номенклатуру при комплектации и модернизации оборудования.
