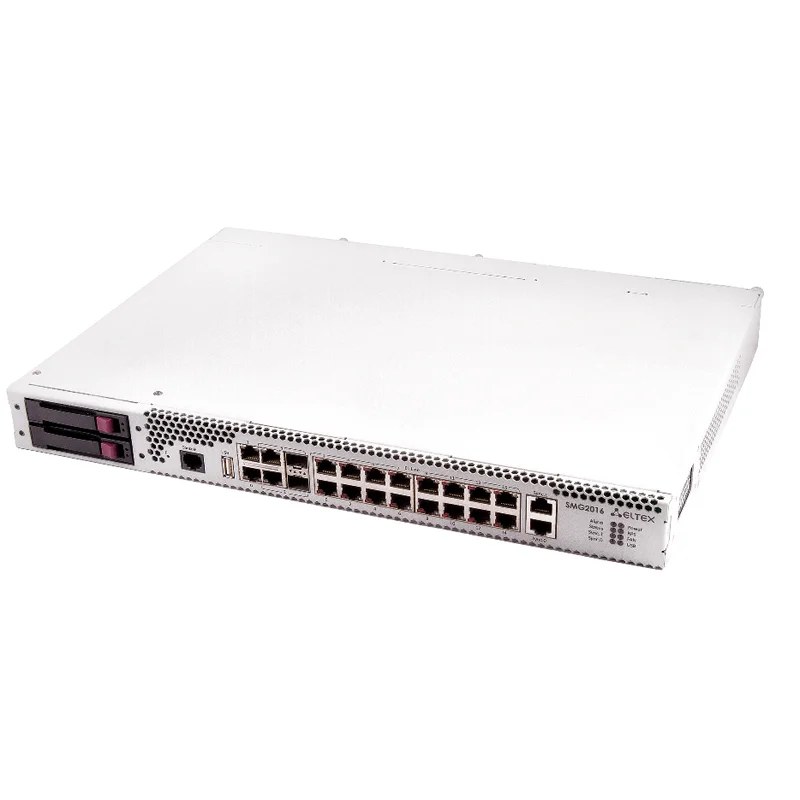

Транковый шлюз Eltex SMG-2016: характеристики и особенности применения
Транковый шлюз Eltex SMG-2016 представляет собой телекоммуникационное устройство, предназначенное для сопряжения традиционных цифровых телефонных сетей с пакетной IP-инфраструктурой. Аппарат выполняет преобразование речевого трафика, сигнализации и управляющих сообщений между интерфейсами E1 и протоколами IP-телефонии. Оборудование применяется при модернизации узлов связи, корпоративных сетях и переносе голосовых сервисов в пакетную среду. Архитектура шлюза рассчитана на многоканальную обработку соединений с контролем передачи и состояния линий.
Технические характеристики
Ниже перечислены основные параметры Eltex SMG-2016, определяющие его производительность, интерфейсные возможности и режимы работы:
- количество цифровых потоков E1 — до 16,
- пропускная способность одного потока E1 — 2,048 Мбит/с,
- число временных интервалов в одном E1 — 32,
- максимальное число разговорных каналов при полном использовании 16 потоков — до 480,
- линейное кодирование интерфейсов E1 — HDB3,
- номинальное волновое сопротивление трактов E1 — 120 Ом для симметричного подключения,
- сетевые интерфейсы Ethernet — 10/100/1000 Мбит/с,
- поддерживаемые транспортные протоколы IP — UDP и TCP,
- протокол установления мультимедийных сеансов — SIP,
- передача речевого трафика — RTP и RTCP,
- базовый речевой кодек — G.711 с потоком 64 кбит/с,
- поддерживаемые варианты G.711 — A-law и -law,
- поддержка сжатия речи — G.729 с номинальной скоростью 8 кбит/с,
- частота дискретизации для стандартной телефонной полосы — 8 кГц,
- разрядность отсчетов при G.711 — 8 бит,
- число отсчетов в секунду при G.711 — 8000,
- поддержка факсимильной передачи — T.38,
- передача DTMF — в речевом канале и по RFC 2833,
- поддержка эхоподавления — до 128 мс в зависимости от программной конфигурации,
- сетевое питание — от источника постоянного или переменного тока в зависимости от исполнения,
- монтаж — в телекоммуникационную стойку 19 дюймов,
- рабочий режим — непрерывная коммутация речевого трафика.
Особенности конструкции

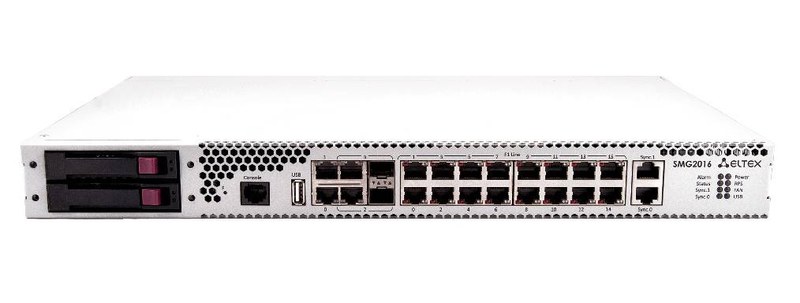

Ключевой особенностью устройства является модульное разделение функций линейного доступа, пакетной обработки и управления. Разъемы корпуса используются для подключения E1, Ethernet, питания и сервисных интерфейсов, а внутренние узлы выполняют кодирование, пакетизацию и синхронизацию. Для каждого голосового канала производится прием 64-кбит/с временного интервала, преобразование сигнала в выбранный формат кодека, формирование RTP-пакетов и передача их через IP-сеть. В обратном направлении шлюз принимает пакетный поток, компенсирует вариации задержки, восстанавливает последовательность речевых блоков и помещает данные в соответствующий временной интервал E1. Буферизация позволяет сохранять устойчивость речевого тракта при небольшом джиттере и неоднородной задержке в сети. Система сигнализации отделена от пользовательского речевого потока. Устройство анализирует служебные сообщения, определяет состояние каналов, инициирует установление и завершение соединений, а затем связывает телефонный канал с соответствующей IP-сессией. При использовании SIP шлюз обрабатывает регистрацию, адресацию, установление вызова, подтверждения и завершение сеанса. Маршрутизация может строиться по номерному плану и направлениям, что позволяет распределять вызовы между несколькими логическими маршрутами. Контроль потоков E1 включает отслеживание потери сигнала, нарушения цикловой синхронизации и ошибок линии. Для эксплуатации предусмотрено централизованное управление интерфейсами, маршрутами и сервисными функциями.
Области применения
Ниже приведены основные задачи, для которых используется транковый шлюз Eltex SMG-2016:
- сопряжение цифровых АТС с IP-телефонией,
- перевод межстанционных соединительных линий E1 на пакетную транспортную сеть,
- организация до 480 речевых каналов через единый шлюз,
- подключение корпоративной телефонной инфраструктуры к SIP-среде,
- объединение территориально распределенных узлов связи через Ethernet,
- модернизация существующих телефонных станций без полной замены цифровых интерфейсов,
- построение резервных или альтернативных маршрутов голосового трафика,
- передача факсимильного трафика через IP с применением T.38,
- создание пограничного узла между TDM- и IP-сегментами сети.
Таким образом, Eltex SMG-2016 является специализированным транковым шлюзом для преобразования многоканального телефонного трафика между цифровыми линиями E1 и IP-сетью. Сочетание до 16 потоков E1, поддержки SIP, RTP, кодеков G.711 и G.729, факсимильной передачи T.38 и гигабитных сетевых интерфейсов позволяет использовать устройство в узлах связи различного масштаба. Архитектура шлюза ориентирована на непрерывную обработку большого числа соединений, контроль состояния трактов и стабильную передачу речи в пакетной среде. Компания «Олниса» поставляет Eltex SMG-2016 и другое промышленное телекоммуникационное оборудование для профессионального применения. Поставка через «Олниса» позволяет получить необходимое оборудование для построения и модернизации технической инфраструктуры связи.
