Насос Grundfos NB 150 для стабильной работы систем водоснабжения

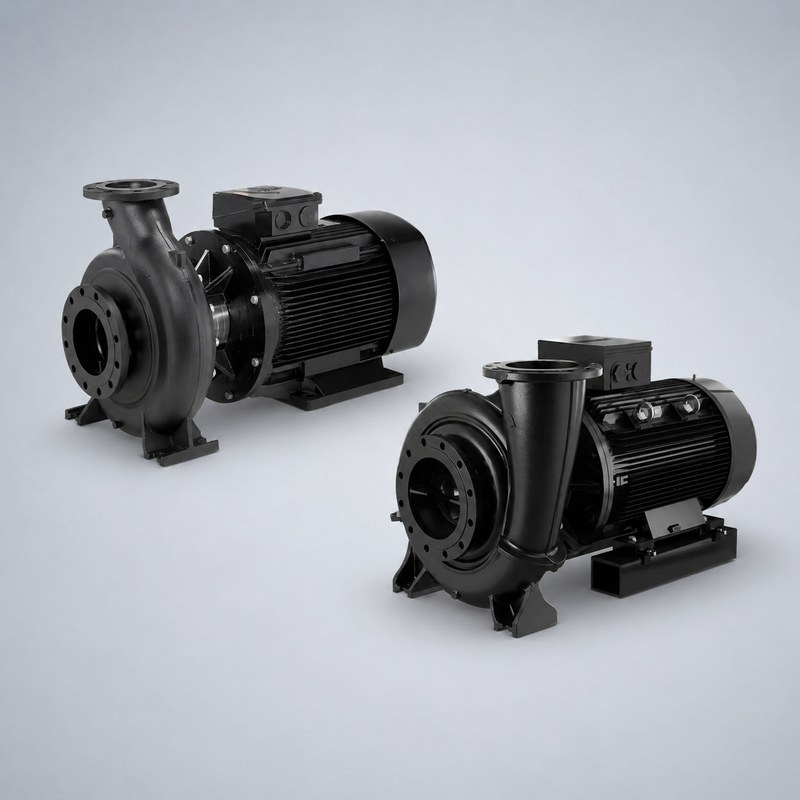

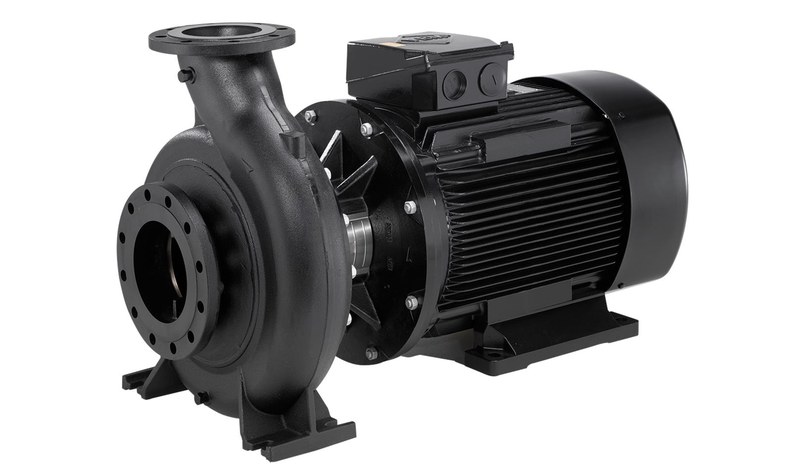

Grundfos NB 150 представляет собой промышленный консольный центробежный насос одноступенчатого типа, предназначенный для перемещения чистых и малозагрязнённых жидкостей в инженерных и технологических системах. Схема с осевым всасыванием и радиальным напорным патрубком обеспечивает устойчивую гидравлическую работу. Обозначение NB 150 указывает на принадлежность к семейству консольных насосов и типоразмеру. Рабочие значения зависят от модификации, колеса, двигателя и уплотнения.
Технические характеристики
Ниже перечислены основные параметры, характерные для насосов Grundfos NB 150 в различных исполнениях:
- номинальный диаметр всасывающего патрубка — около 150 мм,
- диаметр напорного патрубка — обычно 125–150 мм,
- производительность — ориентировочно от 100 до 500 м3/ч,
- рабочий напор — примерно от 10 до 90 м,
- максимальное рабочее давление корпуса — до 16 бар для исполнений PN16,
- температура перекачиваемой среды — ориентировочно от -25 до +120 C, до +140 C,
- температура окружающего воздуха — обычно до +40 C,
- частота питающей сети — 50 Гц,
- номинальная частота вращения — около 1450 или 2900 об/мин,
- мощность электродвигателя — приблизительно от 15 до 110 кВт,
- напряжение трёхфазного двигателя — типовые значения 380–415 В,
- класс изоляции двигателя — F,
- степень защиты электродвигателя — как правило IP55,
- направление потока — осевое на входе и радиальное на выходе,
- тип насоса — одноступенчатый центробежный консольный,
- рабочее колесо — закрытого типа,
- присоединение к трубопроводу — фланцевое.
Принцип действия основан на передаче механической энергии от двигателя рабочему колесу. Жидкость поступает к центру колеса через осевой вход, захватывается лопатками и под действием центробежной силы движется к периферии. В спиральном отводе часть скорости преобразуется в статическое давление, после чего среда направляется в напорный трубопровод. Для стабильной эксплуатации насос должен работать в области своей гидравлической характеристики, без кавитации.
Особенности конструкции
Ключевыми особенностями является сочетание консольной компоновки, а также жёсткой передачи вращающего момента на вал. Рабочее колесо фиксируется на валу и формирует необходимый расход при заданной частоте вращения. Вал опирается на подшипниковый узел, воспринимающий радиальные и осевые нагрузки. Для герметизации зоны выхода вала используется торцевое механическое уплотнение, материалы которого выбираются с учётом температуры и свойств жидкости. Корпус и рабочее колесо могут выполняться из чугуна, нержавеющих сталей. Электродвигатель рассчитан на продолжительную работу и может использоваться совместно с частотным преобразователем. Компоновка упрощает размещение насоса на общей фундаментной раме и обеспечивает предсказуемую передачу нагрузок на опоры. Геометрия проточной части рассчитана на снижение местных потерь, а центровка валов и состояние подшипников напрямую влияют на вибрацию, ресурс уплотнения и стабильность расхода жидкости.
Режимы работы
Ниже перечислены основные эксплуатационные режимы Grundfos NB 150:
- постоянная подача при неизменной частоте вращения,
- регулируемая подача при изменении частоты вращения двигателя,
- работа по заданному давлению при наличии внешней автоматики,
- работа по сигналу технологического контроллера,
- параллельная эксплуатация нескольких насосов для увеличения расхода,
- резервная схема с автоматическим включением дополнительного агрегата,
- периодический режим при соблюдении допустимого числа пусков,
- продолжительный режим в пределах расчётной рабочей зоны.
Области применения
Ниже представлены основные направления использования насосов Grundfos NB 150:
- системы водоснабжения промышленных объектов,
- циркуляционные контуры отопления и теплоснабжения,
- контуры охлаждения технологического оборудования,
- перекачка технической и подготовленной воды,
- насосные станции повышения давления,
- системы кондиционирования крупных зданий,
- технологические линии при совместимости материалов,
- системы орошения и подачи воды,
- циркуляционные контуры теплообменного оборудования,
- инженерные установки коммунальной инфраструктуры.
Таким образом, Grundfos NB 150 относится к производительным консольным центробежным насосам, рассчитанным на эксплуатацию в инженерных и промышленных системах с большими расходами жидкости. Одноступенчатая схема, фланцевые соединения и возможность регулирования частоты вращения позволяют применять такие агрегаты в водоснабжении, теплоснабжении, охлаждении и технологических контурах. Для стабильной работы важно соблюдать допустимые параметры давления, температуры, кавитационного запаса и рабочей точки. Компания «Олниса» поставляет Grundfos NB 150 и другое промышленное оборудование для предприятий по России. Поставка осуществляется с предусмотренной изготовителем документацией и комплектностью.
