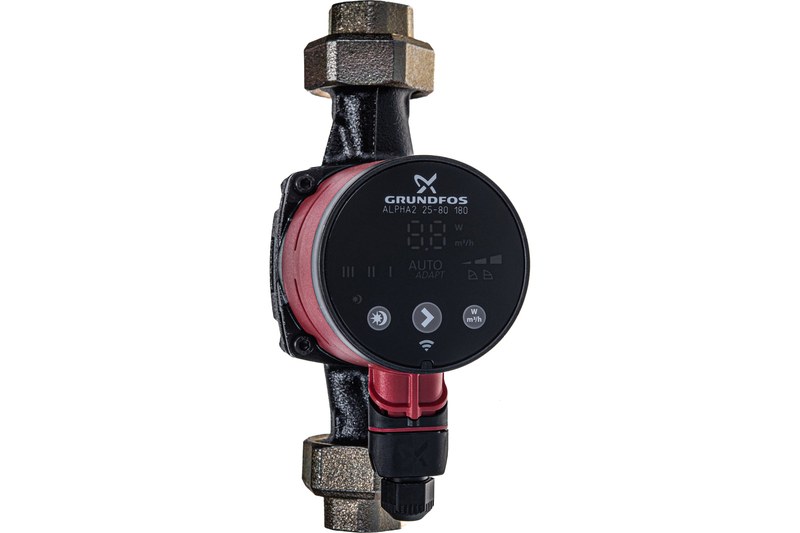

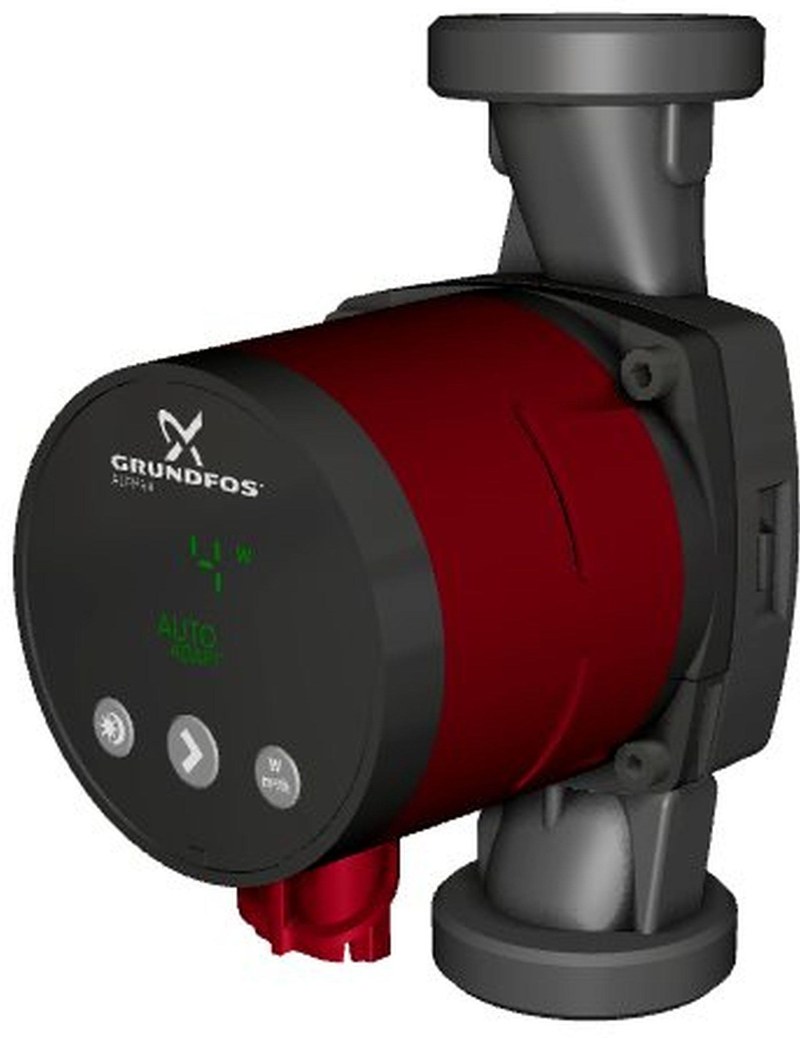

Циркуляционные насосы Grundfos ALFA для отопления и горячего водоснабжения
Grundfos ALPHA — семейство энергоэффективных циркуляционных насосов с мокрым ротором для принудительного перемещения теплоносителя в закрытых гидравлических контурах. Оборудование применяется в системах отопления, теплых полов и других установках со стабильной циркуляцией воды или водно-гликолевой смеси.
Технические характеристики
Ниже перечислены основные параметры, характерные для насосов семейства Grundfos ALPHA:
- номинальное напряжение питания — 230 В переменного тока,
- частота питающей сети — 50 Гц,
- максимальное рабочее давление — до 10 бар,
- температура перекачиваемой жидкости — ориентировочно от +2 до +110 C в зависимости от исполнения,
- температура окружающей среды — обычно до +40 C,
- класс защиты электрической части — IPX4D,
- класс изоляции двигателя — F,
- монтажная длина распространенных исполнений — 130 или 180 мм,
- типовые присоединительные размеры — DN 15, DN 20, DN 25 и DN 32,
- максимальный напор в зависимости от модели — приблизительно от 4 до 8 м,
- максимальная подача — до нескольких кубических метров в час,
- индекс энергетической эффективности современных исполнений — как правило, ниже 0,23,
- рабочая среда — чистая вода либо допустимая водно-гликолевая смесь,
- положение вала при монтаже — горизонтальное,
- режим работы — продолжительный, с электронным регулированием частоты вращения.
Регулирование выполняется изменением частоты вращения двигателя. В зависимости от версии доступны постоянное давление, пропорциональное давление и фиксированная характеристика. При постоянном давлении насос удерживает заданный перепад. При пропорциональном давлении напор снижается вместе с расходом, что полезно для систем с термостатическими клапанами. Фиксированные ступени задают установленную производительность.
Особенности конструкции
Ключевыми особенностями конструкции является объединение гидравлической части и двигателя с мокрым ротором в компактном корпусе. Ротор вращается непосредственно в теплоносителе, поэтому отдельное торцевое уплотнение вала не требуется. Жидкость охлаждает двигатель и смазывает подшипники скольжения. Такая схема уменьшает число изнашиваемых деталей и уровень шума. Корпус гидравлической части обычно выполняется из чугуна с защитным покрытием, рабочее колесо — из технического полимера или композита. Внутри размещены вал, подшипники, ротор, статор и электронный модуль управления. Постоянные магниты ротора повышают эффективность двигателя, а частотное управление обеспечивает изменение скорости в соответствии с потребностью системы. Электронный модуль поддерживает выбранную характеристику. При изменении положения термостатических клапанов или сопротивления трубопроводов контроллер корректирует скорость ротора, уменьшая избыточный напор, шум в арматуре и потребление электроэнергии. У отдельных версий применяется автоматическая адаптация, при которой насос сам определяет подходящую рабочую характеристику по поведению системы. На лицевой панели расположены органы выбора режима и световая индикация. В зависимости от исполнения отображаются выбранная характеристика, мощность в ваттах, ориентировочный расход или состояние функций. Подключение выполняется через штекер либо клеммный узел.
Области применения
Ниже перечислены основные области применения циркуляционных насосов Grundfos ALPHA:
- двухтрубные радиаторные системы отопления с термостатическими клапанами,
- однотрубные отопительные контуры,
- контуры теплых полов с распределительными коллекторами,
- системы отопления частных домов и малоэтажных зданий,
- вторичные контуры теплообменников,
- системы с переменным гидравлическим сопротивлением,
- контуры с водно-гликолевым теплоносителем,
- модернизируемые системы, где требуется снизить энергопотребление.
При выборе режима учитывают расчетный расход, требуемый напор и сопротивление трубопроводов. Для радиаторных систем с термостатическими клапанами подходит пропорциональное давление, поскольку при закрытии клапанов насос уменьшает напор. Для теплых полов часто используется постоянное давление, поддерживающее устойчивый перепад на коллекторе. Фиксированные ступени применяются в контурах со стабильной гидравликой.
Таким образом, Grundfos ALPHA объединяет гидравлическую часть, двигатель с постоянными магнитами и электронное регулирование в единой конструкции. Изменяемая частота вращения поддерживает требуемую циркуляцию без постоянной работы на максимальной мощности, а разные режимы подходят для сетей различной структуры. ALPHA поддерживает стабильную циркуляцию, снижает избыточный перепад давления и энергозатраты. Для надежной работы необходимо сохранять горизонтальное положение вала, обеспечивать заполнение системы теплоносителем и исключать сухой ход. Компания «Олниса» поставляет циркуляционные насосы Grundfos ALPHA для инженерных и промышленных объектов. Поставка через «Олниса» позволяет комплектовать системы отопления современными регулируемыми насосами стандартных типоразмеров.
