Сканер штрихкодов Datalogic QuickScan Lite QW2100 — точность и стабильность в ежедневной работе

Datalogic QuickScan Lite QW2100 представляет собой ручной проводной сканер одномерных штрихкодов, предназначенный для считывания линейной символики в торговых, складских и учетных системах. Устройство построено на технологии линейной визуализации, при которой оптический модуль формирует цифровое изображение штрихкода, а встроенный декодер преобразует последовательность светлых и темных элементов в машинный код.

Технические характеристики

Ниже перечислены ключевые числовые характеристики устройства:

• тип считывающего элемента — линейный имиджер для одномерных кодов,
• скорость считывания — до 400 сканирований в секунду,
• минимальное разрешение штрихкода — около 0,102 мм, или 4 mil,
• контраст печати — не менее примерно 25 %,
• угол наклона при считывании допускает отклонение порядка ±65,
• угол поворота относительно оси кода допускается примерно до ±45,
• питание выполняется постоянным напряжением 5 В от интерфейсного подключения,
• поддерживаются исполнения с интерфейсами USB, RS-232 и Keyboard Wedge,
• степень защиты корпуса соответствует уровню IP42,
• допустимая высота многократного падения на твердую поверхность составляет приблизительно 1,5 м,
• рабочий температурный диапазон составляет ориентировочно от 0 до +50 C,
• температура хранения находится примерно в пределах от –40 до +70 C,
• масса сканера составляет около 120 г,
• габариты корпуса находятся примерно в диапазоне 170 × 65 × 70 мм.

Принцип работы и режимы считывания

После активации оператором сканер формирует зону считывания, принимает отраженный свет, анализирует распределение контраста и сопоставляет полученную структуру с алгоритмами поддерживаемых штрихкодов. К основным режимам относятся:

• ручной режим запускается нажатием курка и используется для адресного считывания конкретной этикетки,
• непрерывный режим позволяет выполнять повторное сканирование без постоянного нажатия на кнопку при соответствующей настройке,
• автоматический режим может применяться при установке сканера на подставку и активации по появлению объекта в зоне считывания,
• декодирование выполняется встроенным процессором с последующей передачей результата в кассовую, складскую или учетную систему,
• подтверждение успешного чтения осуществляется световой и звуковой индикацией,
• передача данных производится через выбранный интерфейс после проверки корректности распознанного кода.

Поддерживаемые штрихкоды

К основным типам относятся:

• EAN-13 и EAN-8,
• UPC-A и UPC-E,
• Code 39,
• Code 128,
• GS1-128,
• Interleaved 2 of 5,
• Standard 2 of 5,
• Codabar,
• Code 93,
• GS1 DataBar и совместимые линейные варианты.

Особенности конструкции

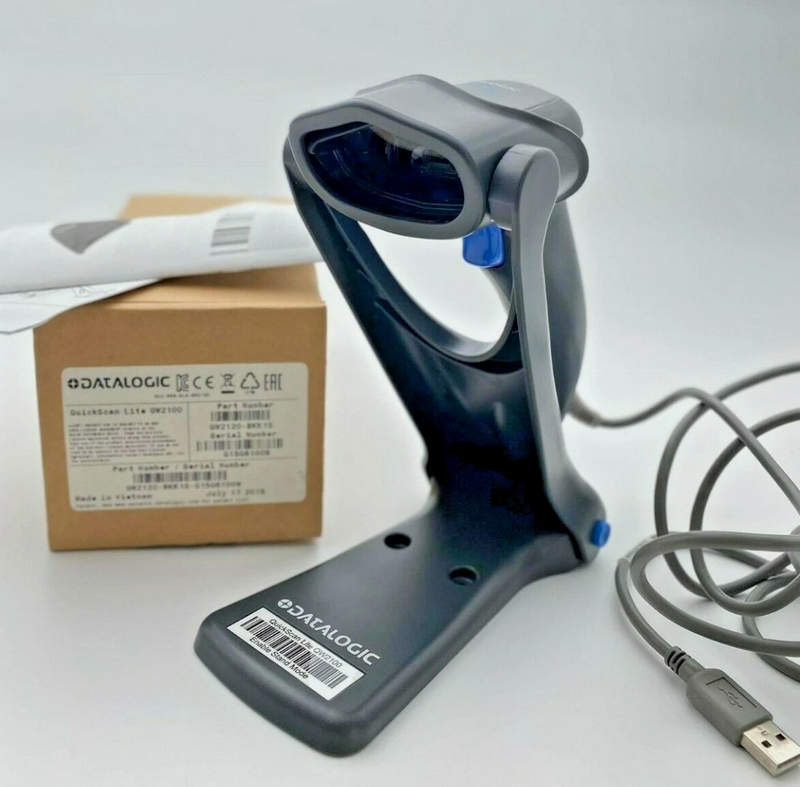

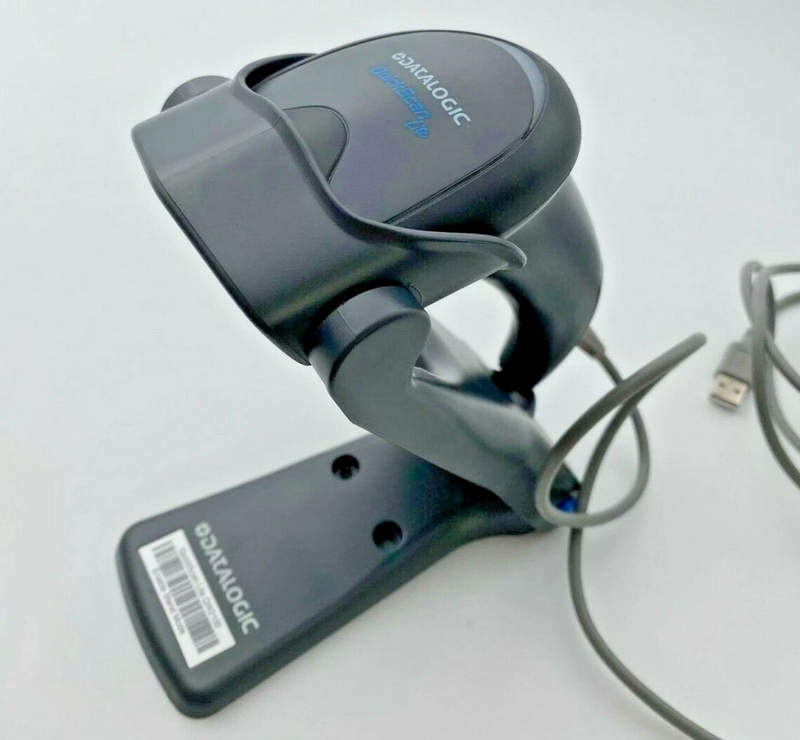

Корпус Datalogic QuickScan Lite QW2100 выполнен в форме ручного пистолетного сканера с выраженной рукояткой, курком и оптическим окном в верхней части. Линейный имиджер размещен за защитным окном и не содержит вращающихся зеркал или других механических узлов развертки, поэтому конструкция сохраняет стабильность при вибрациях и случайных ударах. Кабель подключается к нижней части рукоятки, что снижает нагрузку на кисть и упрощает размещение провода на рабочем месте. Светодиодный индикатор и звуковой сигнализатор обеспечивают немедленную обратную связь после успешного чтения.

Настройка и обработка данных

Параметры сканера программируются служебными штрихкодами и сохраняются во внутренней памяти. Это позволяет задавать формат передачи без изменения аппаратной части. К основным настраиваемым функциям относятся:

• выбор активного интерфейса связи,
• включение или отключение отдельных типов символики,
• задание префиксов и суффиксов передаваемой строки,
• настройка звукового сигнала подтверждения,
• выбор режима запуска считывания,
• установка параметров последовательного обмена для исполнения RS-232,
• управление передачей контрольных знаков,
• настройка задержек между символами при эмуляции клавиатуры.

Заданные параметры сохраняются в памяти.

Области применения

Ниже перечислены типичные направления эксплуатации:

• кассовые узлы магазинов и небольших торговых точек,
• приемка и отпуск товаров на складе,
• инвентаризация и внутренний учет имущества,
• идентификация упаковки и маркированных единиц продукции,
• работа с накладными, маршрутными листами и товарными этикетками,
• учет комплектующих на производственных участках,
• регистрация посетителей, пропусков и билетов с линейными кодами,
• подключение к рабочим станциям операторов через USB или последовательный интерфейс.

Таким образом, Datalogic QuickScan Lite QW2100 является специализированным проводным сканером для оперативного распознавания одномерных штрихкодов. Скорость до 400 сканирований в секунду, разрешение около 4 mil, защита IP42 и стойкость к падениям примерно с 1,5 м позволяют использовать устройство в торговых, складских и производственных процессах с регулярной нагрузкой. Линейный имиджер обеспечивает надежное преобразование оптической информации в цифровые данные без применения подвижного механизма развертки. Компания «Олниса» осуществляет поставку промышленного оборудования, средств автоматизации и устройств идентификации, включая Datalogic QuickScan Lite QW2100. Поставка через «Олниса» позволяет получать требуемое оборудование для оснащения торговых, складских и производственных объектов. Компания работает с промышленной номенклатурой и обеспечивает поставку оборудования для предприятий различных отраслей.
