Насос Grundfos UP 15-14 BA PM — энергоэффективное решение для систем горячего водоснабжения
Циркуляционный насос Grundfos 15-14 BA PM применяется в системах рециркуляции горячего водоснабжения, где требуется поддерживать движение воды по замкнутому контуру и сокращать время ожидания горячей воды у точки разбора. Компактная конструкция рассчитана на работу при малом расходе и небольшом гидравлическом сопротивлении. Электронное управление и постоянные магниты в роторе снижают энергопотребление, а автоматические алгоритмы регулируют циркуляцию. Насос устанавливается непосредственно в трубопровод как единый гидравлический и электромеханический узел.
Технические характеристики
Ниже перечислены основные параметры Grundfos 15-14 BA PM, определяющие его рабочие возможности и условия эксплуатации:
- максимальный напор составляет около 1,4 м водяного столба,
- максимальная подача достигает примерно 0,5 м3/ч,
- номинальное напряжение питания составляет 230 В переменного тока,
- частота питающей сети составляет 50 Гц,
- потребляемая электрическая мощность находится приблизительно в диапазоне 5–7 Вт,
- номинальный ток имеет малое значение, характерное для маломощного циркуляционного электродвигателя,
- температура перекачиваемой воды допускается ориентировочно от 2 до 95 C в пределах установленного производителем режима,
- максимальное рабочее давление контура может достигать 10 бар при соответствующем исполнении трубопровода,
- монтажная длина корпуса составляет около 80 мм,
- условный присоединительный размер относится к компактным резьбовым соединениям бытовых и малых инженерных контуров,
- класс защиты электродвигательной части рассчитан на эксплуатацию в технических помещениях и внутри инженерных систем,
- двигатель относится к типу с постоянными магнитами и электронным управлением,
- частота вращения изменяется автоматически в зависимости от выбранного или вычисленного режима работы.
Принципы и режимы работы
Функционирование насоса основано на создании небольшого перепада давления вращающимся рабочим колесом. Электродвигатель передает крутящий момент на ротор, объединенный с гидравлической частью, после чего жидкость захватывается лопатками и перемещается от входного патрубка к выходному. Для малых систем рециркуляции важны стабильность расхода, низкий шум и ограниченное энергопотребление. Ключевые режимы работы можно представить следующим образом:
- автоматическое регулирование с адаптацией циркуляции к повторяющемуся режиму потребления воды,
- температурный режим с реакцией на изменение температуры в обратной линии,
- непрерывная циркуляция при необходимости постоянного движения воды,
- периодическая работа с остановками, уменьшающая лишнее потребление электроэнергии,
- защитный алгоритм повторного запуска после кратковременных остановок,
- режим поддержания циркуляции при небольшом гидравлическом сопротивлении контура.
Особенности конструкции

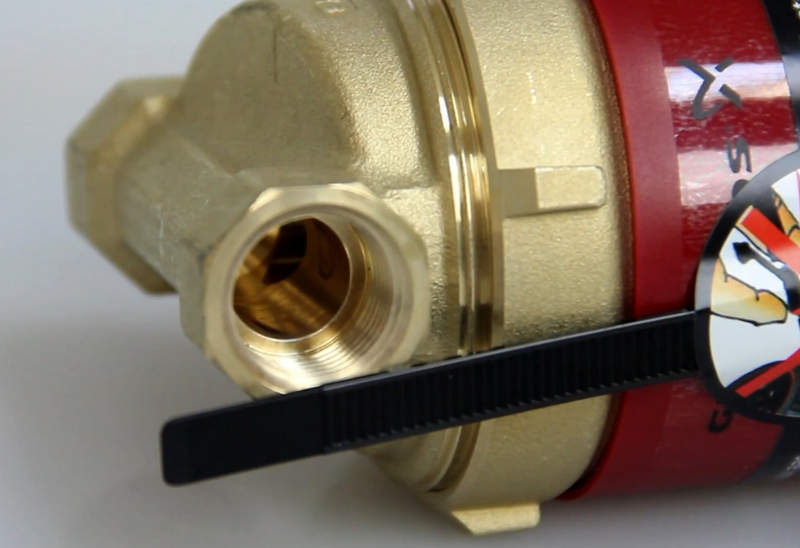

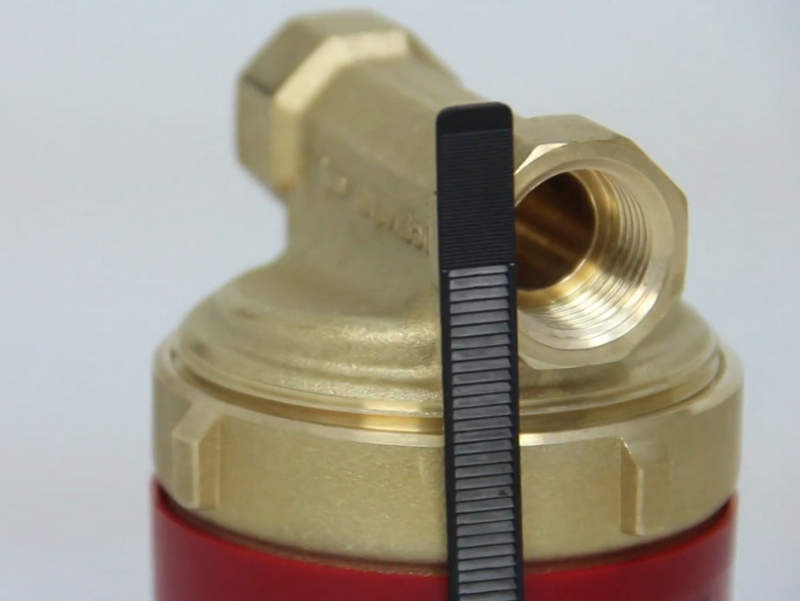

Grundfos 15-14 BA PM выполнен как компактный герметичный циркуляционный агрегат с мокрым ротором. Перекачиваемая вода охлаждает и смазывает внутренние поверхности, поэтому отдельная система смазки не требуется. Электронный модуль встроен в корпус и управляет скоростью ротора. Постоянные магниты уменьшают электрические потери по сравнению с асинхронными схемами. Гидравлическая камера имеет минимальный внутренний объем, что способствует быстрому обмену воды. Рабочее колесо рассчитано на небольшую подачу и низкий напор, характерные для рециркуляционных линий. В исполнении BA PM используется автоматизированное управление, ориентированное на снижение времени лишней циркуляции. Насос можно размещать рядом с водонагревателем, коллектором или на обратной линии горячего водоснабжения. Конструкция предусматривает электрическую часть, гидравлический корпус, роторный узел, рабочее колесо, встроенную электронику и соединительные элементы.
Области и преимущества применения
Ниже представлены основные направления, где используется насос такого класса:
- рециркуляционные контуры горячего водоснабжения частных домов,
- системы горячей воды в небольших административных зданиях,
- контуры рециркуляции при накопительных водонагревателях,
- линии между удаленными точками водоразбора и источником горячей воды,
- инженерные системы, где требуется уменьшить время поступления нагретой воды к крану,
- замкнутые трубопроводы с небольшим расходом и малым гидравлическим сопротивлением,
- системы, в которых важно снизить тепловые потери за счет ограничения времени циркуляции.
К основным преимуществам Grundfos 15-14 BA PM относятся следующие эксплуатационные свойства:
- низкая потребляемая мощность по сравнению с традиционными циркуляционными насосами,
- автоматическое изменение режима работы без ручного вмешательства,
- компактные размеры для монтажа в ограниченном пространстве,
- малый уровень механического шума благодаря конструкции с мокрым ротором,
- быстрый запуск циркуляции в небольшом трубопроводном контуре,
- снижение продолжительности ожидания горячей воды в удаленных точках,
- уменьшение бесполезной работы за счет электронного управления,
- простая интеграция в существующий трубопровод при соответствии присоединительных размеров,
- стабильная работа при небольших расходах, характерных для систем рециркуляции ГВС.
Таким образом, насос Grundfos 15-14 BA PM представляет собой малогабаритный циркуляционный агрегат для рециркуляции горячей воды, сочетающий небольшой напор, умеренную подачу, электронное управление и экономичный двигатель с постоянными магнитами. Он рассчитан на малые замкнутые контуры, где важны готовность горячей воды, низкое энергопотребление и тихая работа. Автоматические режимы уменьшают ненужную циркуляцию и поддерживают работу системы по фактической потребности. Компания «Олниса» поставляет насосное и другое промышленное оборудование для инженерных и производственных систем. В поставки входят циркуляционные насосы Grundfos и другие компоненты для систем водоснабжения, отопления и технологических контуров. Поставка оборудования выполняется для предприятий и организаций, которым необходимы надежные промышленные и инженерные решения.
