Анализатор качества электроэнергии Fluke — контроль стабильности электрических систем

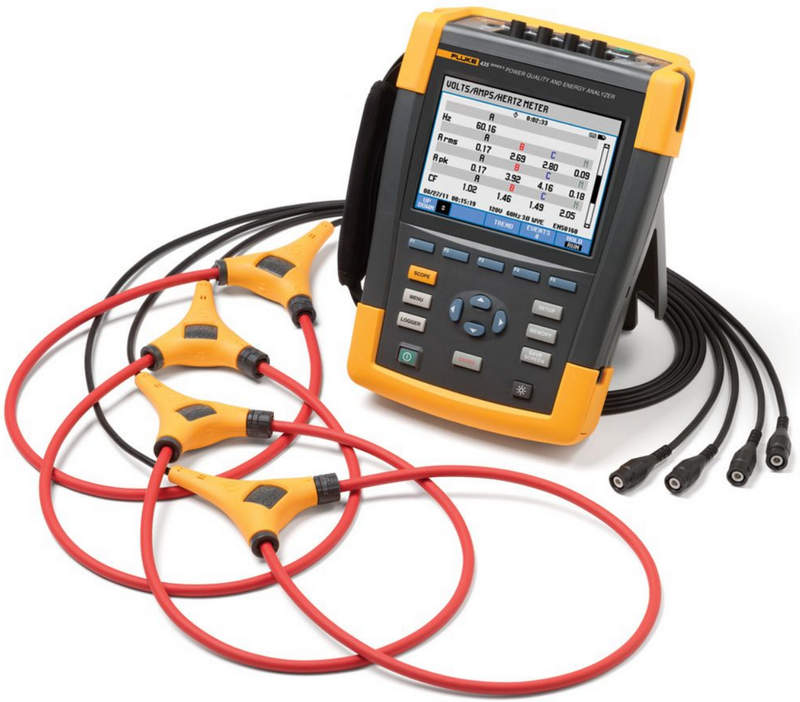

Анализаторы качества электроэнергии Fluke предназначены для исследования однофазных и трехфазных электрических сетей. Характерный пример — Fluke 435 II — прибор, регистрирующий напряжение, ток, частоту, мощность, гармоники, несимметрию, провалы, перенапряжения и переходные процессы. Оборудование позволяет фиксировать отклонения, их длительность и связь с режимом нагрузки.
Технические характеристики
Параметры анализатора определяют его измерительные возможности. Ниже перечислены основные величины и измерительные возможности:
- число контролируемых фаз — до 3 фаз с нейтралью и защитным проводником,
- категория электробезопасности — до 1000 В CAT III и 600 В CAT IV,
- диапазон измерения переменного напряжения — до 1000 В действующего значения,
- измерение частоты — в сетях 50 и 60 Гц с автоматическим распознаванием,
- измерение тока — через токовые клещи или гибкие датчики, диапазон зависит от преобразователя,
- регистрация активной, реактивной и полной мощности — по каждой фазе и суммарно,
- определение коэффициента мощности — до значения, близкого к 1,000,
- анализ гармоник напряжения и тока — вплоть до 50-го порядка,
- регистрация коэффициента гармонических искажений THD — в процентах,
- фиксация провалов, перенапряжений, прерываний и быстрых изменений напряжения,
- измерение несимметрии напряжений и токов — в процентах,
- регистрация пусковых токов — с построением временного графика,
- цветной дисплей — для векторных диаграмм, трендов, осциллограмм и таблиц,
- питание — от аккумуляторного блока для автономной работы.
Принципы и режимы работы
Работа анализатора основана на синхронном измерении напряжений и токов во всех подключенных каналах с цифровым расчетом производных параметров. Ниже представлены основные режимы:
- режим осциллографа отображает форму напряжения и тока во времени и выявляет искажения синусоиды,
- режим векторной диаграммы показывает фазовые углы и помогает проверить правильность подключения,
- режим мониторинга фиксирует длительные изменения параметров сети и формирует тренды,
- режим гармонического анализа разделяет сигнал на основную частоту и высшие гармоники,
- режим мощности рассчитывает активную, реактивную, полную мощность и коэффициент мощности,
- режим событий регистрирует провалы, всплески, прерывания и превышения заданных порогов,
- режим пускового тока применяется для оценки кратковременных перегрузок при включении двигателей,
- режим энергетических потерь оценивает потери, связанные с током, несимметрией и гармониками.
Особенности конструкции

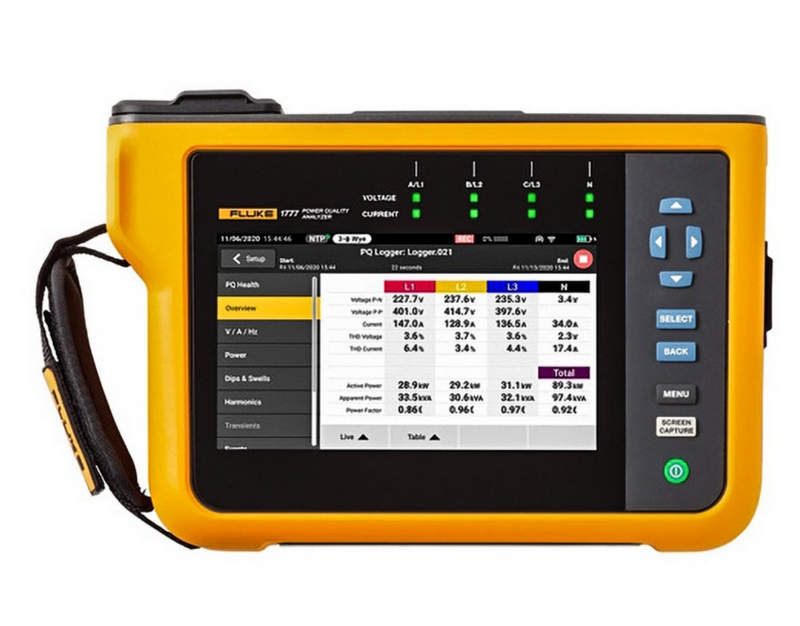

Корпус анализатора Fluke рассчитан на эксплуатацию на производственных и энергетических объектах. На передней панели расположены цветной дисплей и функциональные клавиши для доступа к измерительным режимам. Разъемы разделены по назначению и рассчитаны на подключение фазных и нейтральных проводников, а токовые входы работают с внешними клещами или гибкими преобразователями. Электроника выполняет синхронное аналого-цифровое преобразование сигналов, математическую обработку и запись результатов. Изолированные измерительные тракты снижают взаимное влияние каналов. Аккумулятор обеспечивает автономность, а интерфейс обмена данными позволяет переносить результаты для последующего анализа. Защитное исполнение корпуса и высокие измерительные категории позволяют работать в распределительных щитах и силовых цепях.
Области применения
Функциональность анализаторов Fluke позволяет использовать их в энергетике, промышленности и инфраструктурных системах. Ниже перечислены основные направления:
- диагностика трехфазных сетей,
- контроль качества напряжения на вводах предприятий,
- поиск причин перегрева кабелей, шин и трансформаторов,
- оценка влияния нелинейных нагрузок и преобразовательной техники,
- исследование провалов напряжения при запуске электродвигателей,
- контроль гармонических искажений в сетях с частотными приводами,
- проверка баланса фаз и распределения токовой нагрузки,
- анализ потребления активной и реактивной энергии,
- регистрация кратковременных нарушений электроснабжения,
- сравнение параметров сети при изменении технологической нагрузки.
Таким образом, анализатор качества электроэнергии Fluke представляет собой специализированный измерительный комплекс для исследования состояния электрических сетей. Он объединяет многоканальное измерение, цифровую регистрацию, анализ гармоник, контроль мощности и фиксацию переходных процессов. Прибор позволяет получать объективную картину режимов электроснабжения и документировать отклонения, которые нельзя надежно оценить обычным мультиметром. Компания «Олниса» поставляет анализаторы качества Fluke и другое промышленное измерительное оборудование для предприятий и энергетических объектов. Поставка через «Олниса» дает возможность приобретать профессиональные приборы Fluke для систематического контроля электросетей и производственных установок.
