Циркуляционный насос Grundfos MAGNA3 для энергоэффективной эксплуатации
Grundfos MAGNA3 представляет собой серию циркуляционных насосов с мокрым ротором для систем отопления, охлаждения и циркуляции теплоносителя. Электронное управление автоматически точно изменяет производительность по гидравлической нагрузке, снижая энергопотребление при сохранении требуемого расхода и напора. Насос, двигатель, преобразователь частоты и блок управления объединены в одном корпусе, поэтому внешнее частотное устройство не требуется.
Технические характеристики
Ниже перечислены основные технические показатели, применяемые при эксплуатации насосов:
- номинальные диаметры присоединения от DN 25 до DN 100,
- максимальный расход в зависимости от исполнения достигает приблизительно 78 м3/ч,
- максимальный напор отдельных исполнений достигает 18 м,
- рабочая температура перекачиваемой жидкости находится ориентировочно в диапазоне от -10 до +110 C,
- температура окружающей среды при стандартной эксплуатации составляет от 0 до +40 C,
- номинальное напряжение питания большинства исполнений составляет 1 × 230 В,
- частота питающей сети равна 50 или 60 Гц,
- допустимое рабочее давление для распространенных исполнений составляет до 10 бар, а для отдельных фланцевых версий — до 16 бар,
- степень защиты электрической части соответствует уровню IPX4D,
- двигатель относится к классу изоляции F,
- частота вращения автоматически изменяется электронным регулятором в соответствии с выбранным режимом,
- энергетическая эффективность обеспечивается синхронным двигателем с постоянными магнитами и частотным управлением,
- монтажная длина зависит от типоразмера и для компактных резьбовых вариантов часто составляет 180 мм.
Принципы работы и режимы регулирования
Рабочий процесс основан на непрерывном изменении частоты вращения ротора. Электроника получает данные от встроенных датчиков и корректирует напорно-расходную характеристику. Ключевыми режимами управления являются следующие:
- AUTOADAPT автоматически анализирует потребность системы и выбирает рабочую характеристику в пределах заданного диапазона,
- FLOWADAPT объединяет адаптивное регулирование с ограничением максимального расхода,
- FLOWLIMIT задает предельное значение расхода и не позволяет насосу превышать установленный уровень,
- пропорциональное давление уменьшает создаваемый напор при снижении расхода,
- постоянное давление поддерживает заданный перепад давления независимо от изменения потребления,
- режим постоянной характеристики фиксирует производительность по выбранной кривой,
- режим постоянной температуры регулирует работу по температурному параметру,
- режим дифференциальной температуры поддерживает заданную разность температур между контрольными точками,
- ночной режим снижает производительность при обнаружении характерного падения температуры в системе.
Особенности конструкции

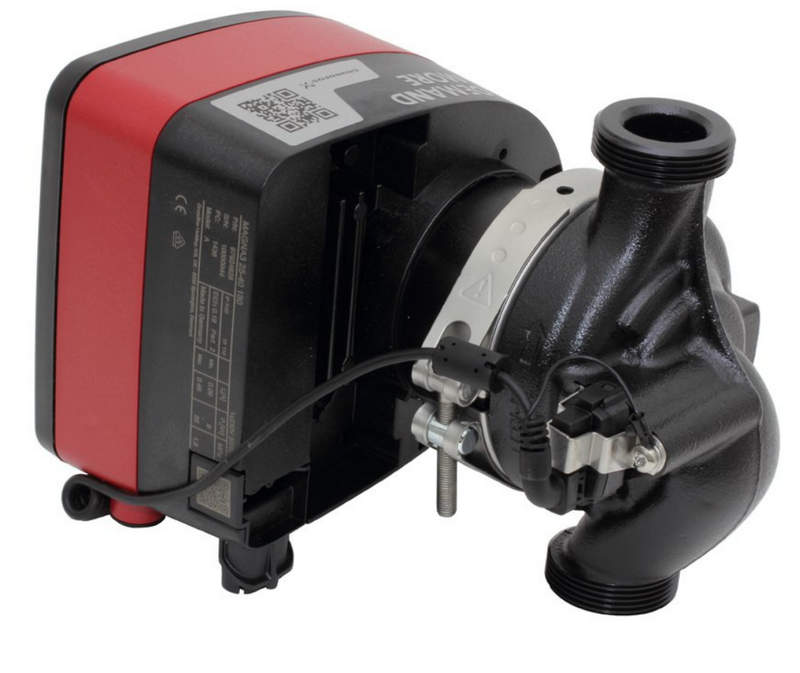

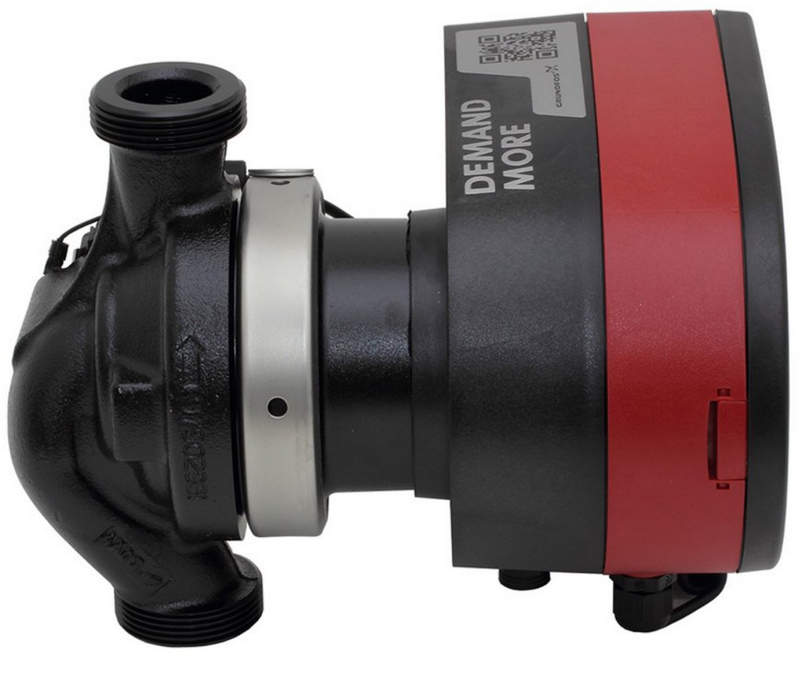

Конструкция MAGNA3 выполнена по схеме с мокрым ротором: перекачиваемая жидкость охлаждает и смазывает внутренние элементы. Вал и подшипниковый узел работают без традиционного механического уплотнения между двигателем и гидравлической частью. Рабочее колесо размещено на роторе, а статор отделен от жидкости герметичной гильзой. Электронный модуль на корпусе двигателя включает преобразователь частоты, процессор управления, интерфейс настройки и защитные цепи. Встроенные датчики регистрируют перепад давления, температуру и расчетные параметры потока. Дисплей позволяет задавать режим и контролировать расход, напор, энергопотребление и состояние насоса. Фланцевые исполнения имеют патрубки соответствующего диаметра, компактные версии — резьбовые присоединения. В сдвоенных исполнениях два насосных модуля объединены общим гидравлическим корпусом и могут работать попеременно, совместно или в резерве.
Области применения
MAGNA3 используется в инженерных системах, где требуется регулируемая циркуляция воды или подготовленного теплоносителя. Основными областями применения являются:
- двухтрубные и однотрубные системы отопления,
- контуры теплых полов и зонального отопления,
- системы охлаждения и кондиционирования,
- циркуляционные контуры теплообменников,
- котельные установки и тепловые пункты,
- системы с переменным расходом через регулирующие клапаны,
- промышленные контуры циркуляции воды,
- сдвоенные насосные узлы с резервированием или чередованием работы.
Таким образом, Grundfos MAGNA3 объединяет гидравлическую часть, энергоэффективный синхронный двигатель и электронное регулирование. Присоединения до DN 100, напор до 18 м, расход до примерно 78 м3/ч и температура среды до +110 C позволяют применять серию в отопительных, охлаждающих и технологических контурах. AUTOADAPT, FLOWADAPT, FLOWLIMIT и режимы поддержания давления расширяют возможности автоматизации циркуляции. Компания «Олниса» поставляет Grundfos MAGNA3 для промышленных и инженерных систем по заявкам заказчиков. Ассортимент «Олниса» включает насосное и другое промышленное оборудование для предприятий различных отраслей.
