Токоизмерительные клещи Fluke 365 — точные измерения в сложных условиях
Fluke 365 представляет собой цифровые токовые клещи, предназначенные для измерения переменного и постоянного тока, напряжения, сопротивления и проверки целостности электрических цепей. Прибор рассчитан на работу в распределительных шкафах, силовых щитах и местах с ограниченным доступом к проводнику. Ключевой особенностью модели является съемная измерительная головка, соединенная с основным корпусом гибким кабелем. Такое исполнение позволяет установить захват на проводнике, а дисплей удерживать в удобном положении.
Технические характеристики
Основные параметры Fluke 365 определяют его рабочие возможности. Ниже приведены характеристики:
- диапазон измерения переменного тока до 200 А,
- разрешение по напряжению 0,1 В,
- диапазон измерения сопротивления до 6000 Ом,
- разрешение при измерении сопротивления 1 Ом,
- звуковая проверка целостности цепи при низком сопротивлении,
- категория электробезопасности CAT III 600 В,
- максимальное раскрытие губок около 18 мм,
- питание от элементов типа AA,
- автоматический выбор диапазона для основных измерительных функций,
- удержание показаний функцией HOLD.
Измерение переменного сигнала выполняется по принципу True RMS, благодаря чему прибор корректнее отображает действующее значение тока и напряжения при несинусоидальной форме сигнала. Это важно в цепях с импульсными источниками, преобразователями и электронными нагрузками.
Особенности конструкции

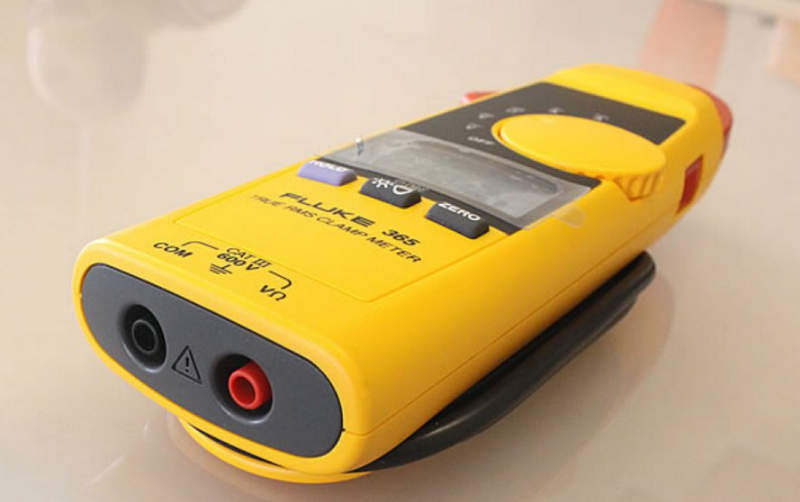

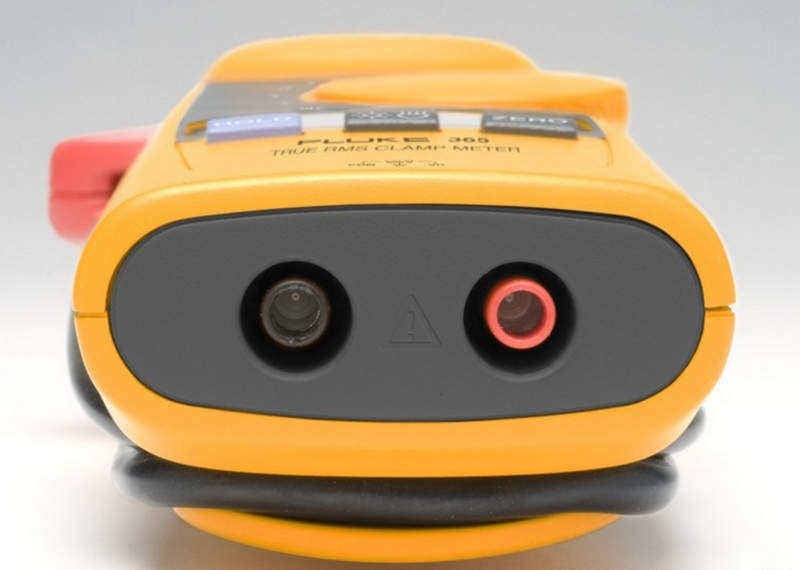

Корпус Fluke 365 разделен на основной измерительный модуль и съемную токовую головку. Головка соединяется с прибором изолированным гибким проводом, поэтому оператор может установить ее в глубине шкафа или за элементами коммутационной аппаратуры, не удерживая весь прибор возле проводника. Узкий захват рассчитан на работу с отдельными кабелями и жилами в ограниченном пространстве. На лицевой панели размещены цифровой дисплей, поворотный переключатель режимов и функциональные кнопки. Измерительные входы используются при контроле напряжения, сопротивления и непрерывности цепи. Корпус рассчитан на переносное применение в низковольтных распределительных сетях.
Режимы и принципы работы
Режимы охватывают основные операции диагностики электрических цепей. Ниже перечислены их значения:
- измерение переменного тока выполняется бесконтактным охватом одного проводника токовыми клещами,
- измерение постоянного тока производится тем же способом с учетом направления магнитного поля вокруг проводника,
- измерение постоянного напряжения применяется для аккумуляторных, управляющих и силовых цепей постоянного тока,
- измерение сопротивления проводится только на обесточенном участке,
- режим прозвонки используется для оперативной проверки электрической непрерывности проводников, контактов и соединений,
- функция HOLD фиксирует текущее значение на экране после завершения измерения.
Принцип измерения тока основан на регистрации магнитного поля, возникающего вокруг проводника при прохождении электрического тока. Для переменного тока применяется обработка действующего значения сигнала, а для постоянного используется магниточувствительный измерительный тракт. При работе клещами необходимо охватывать только один проводник, поскольку одновременный захват фазного и обратного проводов приводит к взаимной компенсации магнитных полей и искажению результата.
Области применения
Fluke 365 рассчитан на эксплуатацию в электротехнических, сервисных и промышленных системах. Основные области применения включают:
- диагностику распределительных щитов и шкафов управления,
- проверку электродвигателей и приводов,
- обслуживание источников питания и преобразовательной техники,
- измерение параметров цепей постоянного тока,
- контроль кабельных соединений и контактных групп,
- поиск обрывов и участков с нарушенной проводимостью,
- работу в ограниченном пространстве, где стандартные токовые клещи неудобны.
Таким образом, Fluke 365 представляет собой специализированные токовые клещи, сочетающие измерение переменного и постоянного тока, напряжения, сопротивления и непрерывности цепи с удобной выносной головкой. Диапазон тока до 200 А, напряжение до 600 В, категория CAT III 600 В и поддержка True RMS позволяют использовать прибор при контроле силовых и управляющих электрических систем. Съемный захват расширяет возможности работы в плотной компоновке оборудования и повышает удобство считывания показаний. Компания «Олниса» поставляет Fluke 365 и другое промышленное измерительное оборудование для производственных и эксплуатационных задач. Поставка оборудования осуществляется для предприятий различных отраслей, которым необходимы надежные приборы для контроля электрических параметров. «Олниса» обеспечивает поставку промышленной продукции для оснащения объектов и технических служб.
