ИБП ExeGate SpecialPro Smart LLB 1000 LCD для стабильной защиты подключенной техники

ExeGate SpecialPro Smart LLB 1000 LCD относится к линейно-интерактивным устройствам, предназначенным для стабилизации сетевого напряжения и кратковременного резервного питания подключенной нагрузки. Он уменьшает влияние провалов, повышений и полного исчезновения сетевого питания на подключенную электронику. LCD-дисплей обеспечивает контроль основных параметров и режима работы. Система рассчитана на длительную работу.

Технические характеристики

Ниже перечислены основные параметры модели ExeGate SpecialPro Smart LLB 1000 LCD, определяющие ее энергетические возможности:

• рабочий диапазон входного напряжения — ориентировочно 140–300 В без перехода на аккумулятор,
• номинальное выходное напряжение — 220 В,
• время переключения на аккумуляторный режим — порядка 2–6 мс,
• форма выходного сигнала при работе от батареи — ступенчатая аппроксимация синусоиды,
• тип встроенных аккумуляторов — герметичные свинцово-кислотные AGM,
• аккумуляторная система — 2 батареи по 12 В,
• типовая емкость каждой батареи — около 7–9 А·ч,
• напряжение внутренней батарейной шины — 24 В,
• время автономной работы зависит от нагрузки и при малой мощности может составлять десятки минут,
• время полного заряда аккумуляторов — примерно 6–8 часов,
• выходные розетки предназначены для подключения нагрузки в пределах допустимой суммарной мощности,

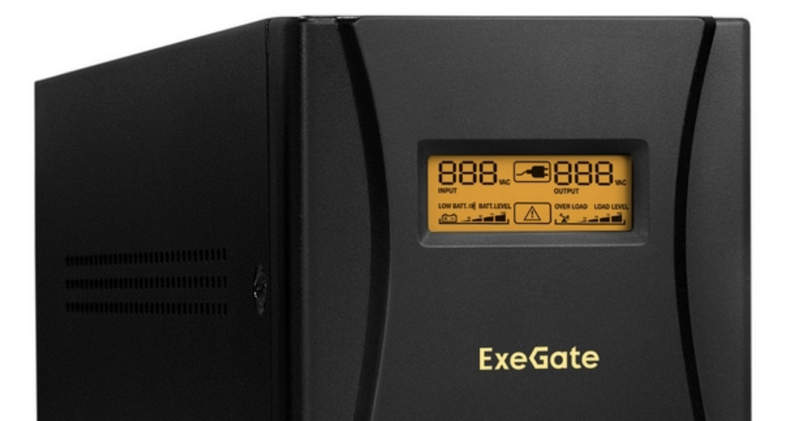

• индикация выполняется на LCD-дисплее с отображением входного и выходного напряжения, уровня нагрузки и состояния батареи,
• предусмотрена звуковая сигнализация перехода на батарею, перегрузки и критического разряда,
• реализована автоматическая регулировка напряжения AVR.

Особенности конструкции

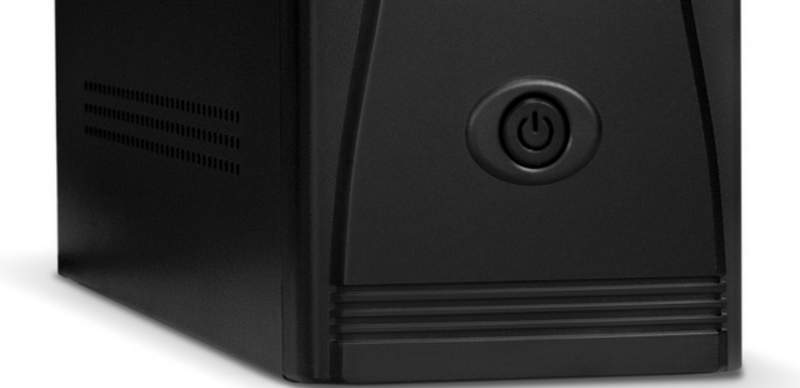

Конструкция ExeGate SpecialPro Smart LLB 1000 LCD основана на сочетании сетевого фильтра, автоматического стабилизатора, зарядного устройства, аккумуляторного блока, инвертора и электронного узла управления. В нормальном режиме нагрузка питается от сети, а аккумуляторы поддерживаются заряженными. При отклонении входного напряжения от оптимального уровня ступенчатый автотрансформатор AVR повышает или понижает его без расходования ресурса батарей. Если входное питание исчезает либо выходит за допустимые пределы, электронная схема за несколько миллисекунд переводит нагрузку на инвертор. Инвертор преобразует постоянное напряжение батарейного блока в переменное напряжение, пригодное для питания подключенной аппаратуры. Для данного класса ИБП характерна аппроксимированная синусоида, поэтому устройство ориентировано прежде всего на импульсные блоки питания и цифровую электронику. Микропроцессорный контроллер отслеживает параметры сети, степень загрузки, состояние аккумуляторов и аварийные события. LCD-панель позволяет визуально контролировать режим работы. Перфорация корпуса обеспечивает отвод тепла от силовых компонентов.

Режимы и принципы работы

Ключевыми режимами функционирования являются следующие состояния, каждое из которых используется в зависимости от параметров входной сети:

• режим AVR Boost — повышение пониженного сетевого напряжения без перехода на батареи,
• режим AVR Buck — снижение повышенного сетевого напряжения до безопасного уровня,
• аккумуляторный режим — питание нагрузки от батарей через инвертор,
• режим самотестирования — контроль состояния батарей и основных электронных узлов,
• режим аварийного отключения — прекращение питания при глубоком разряде, коротком замыкании или критическом внутреннем состоянии.

Области применения

Ниже перечислены типовые направления использования ExeGate SpecialPro Smart LLB 1000 LCD, где требуется резервирование и стабилизация питания:

• персональные компьютеры и рабочие станции,
• кассовое и торговое оборудование,
• контроллеры автоматики,
• телекоммуникационные узлы небольшой мощности,
• измерительная и лабораторная аппаратура с импульсными блоками питания.

Таким образом, ExeGate SpecialPro Smart LLB 1000 LCD представляет собой линейно-интерактивный источник бесперебойного питания мощностью 1000 ВА, рассчитанный на защиту электронной нагрузки от кратковременных нарушений электроснабжения. Сочетание автоматической регулировки напряжения, аккумуляторного резервирования, быстрого переключения и цифровой индикации делает устройство удобным для офисных, телекоммуникационных и технических систем.
