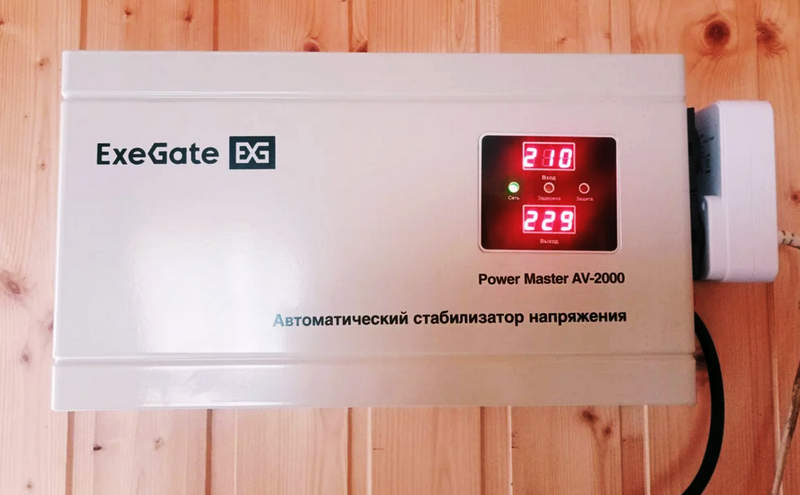

ИБП ExeGate Master AV 2000 для стабильной защиты электрооборудования

ExeGate Master AV 2000 относится к автоматическим стабилизаторам переменного напряжения, предназначенным для защиты оборудования от длительных отклонений параметров питающей сети. Устройство применяется в однофазных линиях 220 В и автоматически корректирует входное напряжение. Основная задача стабилизатора заключается в поддержании выходного уровня в допустимом диапазоне при понижении или повышении напряжения. Полная мощность 2000 ВА позволяет использовать модель с бытовой, офисной и маломощной промышленной аппаратурой при соблюдении допустимой нагрузки.

Технические характеристики

Ниже перечислены основные электрические и эксплуатационные параметры:

• номинальная полная мощность — 2000 ВА,
• номинальное входное напряжение — 220 В,
• рабочая частота сети — 50 Гц,
• тип питающей сети — однофазная переменного тока,
• рабочий диапазон входного напряжения — ориентировочно 140–260 В,
• номинальное выходное напряжение — 220 В,
• точность стабилизации — порядка ±8 %,
• активная мощность нагрузки зависит от коэффициента мощности потребителя,
• время реакции на изменение напряжения — единицы или десятки миллисекунд,
• коэффициент полезного действия при номинальной нагрузке — более 95 %,
• форма выходного сигнала соответствует сетевому синусоидальному напряжению,
• предусмотрена защита от повышенного и пониженного напряжения,
• предусмотрена защита от перегрузки и короткого замыкания,
• охлаждение осуществляется естественной циркуляцией воздуха через корпус.

При подключении нагрузки учитывают не только паспортную мощность, но и пусковые токи электродвигателей, компрессоров, насосов и трансформаторных блоков питания. Для техники с выраженным пусковым током необходим запас по мощности, поскольку кратковременное потребление может превышать номинальное.

Особенности конструкции

Конструкция ExeGate Master AV 2000 включает автотрансформатор, коммутационные элементы, измерительную цепь и электронную схему управления. Контроллер сравнивает входное напряжение с заданным диапазоном и при отклонении переключает отводы трансформатора. За счет ступенчатого изменения коэффициента трансформации выходное напряжение приближается к 220 В. Корпус изолирует токоведущие элементы и обеспечивает отвод тепла. На панели располагаются органы включения, индикация состояния и выходные разъемы. Защитные цепи контролируют ток и напряжение, отключая нагрузку при режимах, способных вызвать перегрев или повреждение силовых компонентов.

Принципы и режимы работы

Ниже представлены основные режимы функционирования:

• нормальный режим — входное напряжение находится внутри допустимого интервала, а нагрузка питается через выбранную ступень автотрансформатора,
• режим повышения — при снижении входного напряжения автоматика подключает повышающую ступень,
• режим понижения — при чрезмерном росте напряжения применяется понижающая ступень,
• переходный режим — контроллер фиксирует изменение параметров сети и переключает силовую цепь,
• режим перегрузки — при превышении допустимого тока активируется защитное отключение,
• режим короткого замыкания — выходная цепь отключается для предотвращения повреждения компонентов,
• защитный режим по напряжению — при выходе входного значения за пределы корректируемого диапазона питание нагрузки временно прекращается,
• восстановительный режим — после нормализации параметров питание возобновляется автоматически или после предусмотренной задержки.

Ступенчатый принцип регулирования обеспечивает высокую скорость реакции и не требует механического перемещения токосъемника. Выходное напряжение изменяется дискретно, поэтому точность определяется количеством ступеней и порогами переключения. Такая схема эффективна при периодических просадках и повышениях сетевого напряжения.

Области применения

Практическое назначение модели определяется допустимой мощностью и характером нагрузки. Основными направлениями применения являются:

• защита персональных компьютеров, мониторов и периферийной техники,
• питание маршрутизаторов, сетевых коммутаторов и телекоммуникационного оборудования,
• стабилизация напряжения для кассовой, торговой и офисной электроники,
• подключение телевизионной, аудио- и видеотехники,
• защита систем автоматики и маломощных контроллеров,
• питание измерительных и лабораторных приборов,
• использование с бытовыми устройствами при соответствии мощности допустимому уровню,
• применение в небольших инженерных установках с однофазным питанием.

Для нагрузок с электродвигателями и выраженными пусковыми токами учитывают активную мощность, коэффициент мощности и кратковременную перегрузку. Эти параметры влияют на ток силовой части и тепловой режим стабилизатора.

Таким образом, ExeGate Master AV 2000 представляет собой автоматический стабилизатор напряжения мощностью 2000 ВА для работы с техникой при нестабильных параметрах однофазной сети. Релейно-трансформаторный принцип обеспечивает ступенчатую коррекцию напряжения и быстрое переключение режимов. При эксплуатации необходимо учитывать мощность, пусковые токи и характер нагрузки. Компания «Олниса» осуществляет поставку ExeGate Master AV 2000 и другого промышленного электротехнического оборудования. Поставка организуется для предприятий, коммерческих объектов и заказчиков. «Олниса» выступает поставщиком промышленной продукции и обеспечивает отгрузку оборудования в рамках оформленных заказов.
