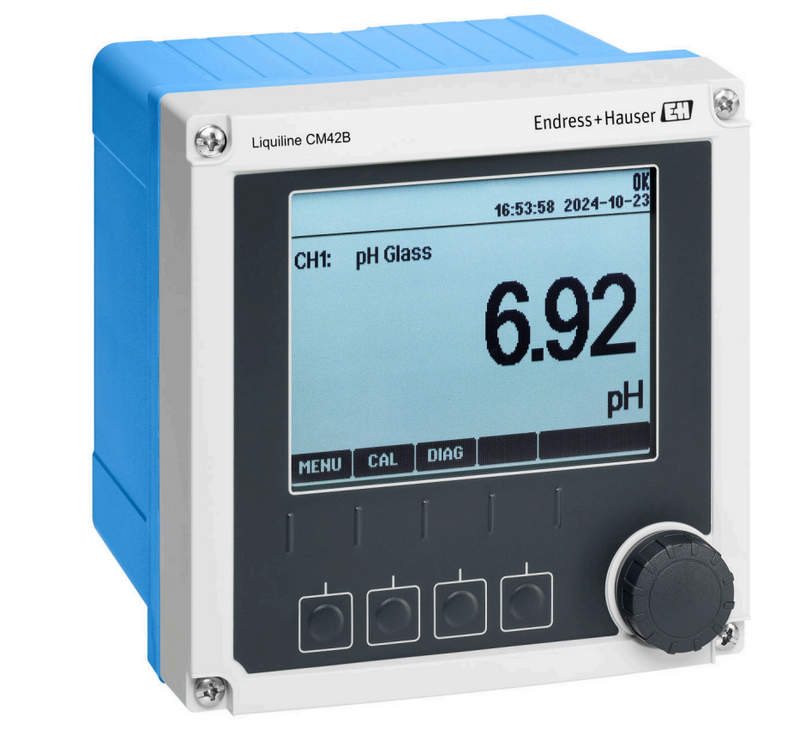

Контроллер Endress+Hauser Liquiline для автоматизации технологического контроля
Endress+Hauser Liquiline представляет собой модульную платформу для непрерывного контроля параметров жидких технологических сред. Контроллеры семейства применяются совместно с цифровыми датчиками Memosens для обработки, отображения и передачи измерительной информации. Один прибор может обслуживать несколько точек измерения, выполнять диагностику и формировать унифицированные выходные сигналы.
Технические характеристики
Ниже перечислены типовые характеристики многоканальных устройств семейства:
- количество измерительных каналов — от 1 до 8 в зависимости от исполнения,
- поддерживаемые параметры — pH, ОВП, растворенный кислород, проводимость, мутность, хлор, нитраты и другие величины при подключении совместимых цифровых датчиков,
- тип сенсорного подключения — цифровой интерфейс Memosens,
- аналоговые выходы — 0/4–20 мА с настраиваемым диапазоном,
- аналоговые входы — 0/4–20 мА для внешних технологических сигналов,
- релейные выходы — несколько переключающих контактов для сигнализации и управления,
- питание — 100–230 В переменного тока частотой 50/60 Гц либо 24 В постоянного тока в зависимости от версии,
- потребляемая мощность — ориентировочно до 25 Вт,
- степень защиты корпуса — до IP66/IP67,
- рабочая температура окружающей среды — приблизительно от −20 до +60 C,
- температура хранения — ориентировочно от −40 до +80 C,
- дисплей — графический, с подсветкой и многострочным отображением значений,
- интерфейсы связи — Ethernet, PROFIBUS DP, Modbus TCP, Modbus RS485 или EtherNet/IP в зависимости от комплектации,
- функции регистрации — сохранение измерений, событий, сообщений диагностики,
- управляющие функции — предельное регулирование, ПИД-регулирование, таймеры.
Принципы и режимы работы
Liquiline принимает цифровые сигналы сенсоров, считывает данные калибровки и преобразует их в технологическое значение. После обработки контроллер отображает параметр, записывает его в журнал и передает через назначенный выход. Ниже представлены основные режимы функционирования:
- непрерывное измерение с обновлением текущего значения,
- контроль верхнего и нижнего порога с формированием релейного сигнала,
- ПИД-регулирование технологического параметра по заданной уставке,
- ручной режим проверки выходов и исполнительных цепей,
- автоматическая диагностика состояния сенсора и линии подключения,
- регистрация трендов и событий,
- режим очистки датчика по временной программе или внешней команде,
- режим удержания выходного сигнала при обслуживании или калибровке,
- многоканальная обработка с параллельным отображением параметров.
Особенности конструкции

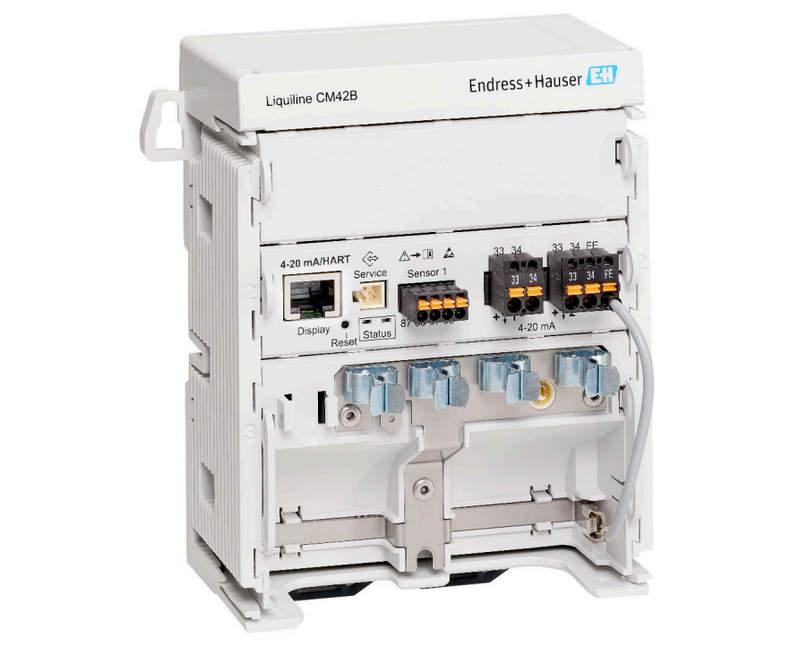

Конструкция Endress+Hauser Liquiline основана на модульном принципе. В корпусе размещаются центральный процессор, блок питания, клеммные узлы и сменные электронные модули ввода-вывода. Цифровое подключение Memosens отделяет первичный датчик от аналоговой обработки и передает цифровой сигнал с диагностическими данными. Корпус рассчитан на промышленную эксплуатацию и защищает электронику от пыли, влаги. Кабельные вводы обеспечивают раздельное подключение питания, сенсорных линий, токовых выходов, реле и коммуникационных шин. Локальное управление выполняется через дисплей и органы навигации, а меню распределено по измерительным каналам, выходам, диагностике и связи.
Области применения
Контроллеры Liquiline применяются там, где требуется непрерывное аналитическое измерение и передача данных в автоматизированную систему. Ключевыми областями использования являются:
- станции водоподготовки и водоочистки,
- очистные сооружения коммунального и промышленного назначения,
- химические и нефтехимические производства,
- пищевая и фармацевтическая промышленность,
- энергетические объекты и системы контроля водно-химического режима,
- контроль оборотной, охлаждающей и технологической воды,
- линии нейтрализации и дозирования реагентов,
- мониторинг качества воды в резервуарах и трубопроводах,
- многопараметрический анализ технологических процессов.
Таким образом, Endress+Hauser Liquiline является универсальной платформой для построения многоканальных систем жидкостного анализа. Сочетание цифровых сенсорных подключений, модульных входов и выходов, встроенной диагностики, журналирования и функций регулирования позволяет использовать оборудование как локальный измерительный узел и как часть системы автоматизации. Исполнения с несколькими каналами подходят для объектов, где одновременно контролируются разные параметры технологической среды. Это повышает информативность контроля и упрощает централизованное наблюдение за процессами. Компания «Олниса» осуществляет поставку промышленного оборудования Endress+Hauser и компонентов для измерительных систем. Через «Олниса» можно приобрести контроллеры Liquiline для промышленных и инфраструктурных объектов. Поставка организуется для единичных приборов и комплектных партий оборудования.
