Промышленный газовый клапан Dungs DMV 5065/11 — характеристики и преимущества
Dungs DMV 5065/11 представляет собой двухклапанный электромагнитный блок для автоматического перекрытия подачи газа в горелочных установках и технологических линиях. Конструкция объединяет два последовательно установленных запорных органа в одном корпусе, уменьшая число соединений и длину газового тракта. Работа основана на электромагнитном приводе: при подаче напряжения катушки создают магнитное поле, перемещающее якоря и открывающее проход, а при снятии питания возвратные пружины закрывают оба клапана.
Технические характеристики
Ниже перечислены основные параметры Dungs DMV 5065/11, определяющие его эксплуатационные возможности узла:
- условный проход — DN 65,
- напряжение питания катушек — 230 В переменного тока,
- режим работы электромагнитов — продолжительный,
- время закрытия запорных органов — менее 1 секунды,
- тип соединения — фланцевый,
- количество последовательно действующих клапанов — 2,
- возврат в закрытое положение — пружинный,
- характер действия — нормально закрытый,
- назначение — автоматическое двухступенчатое отсечение газового потока.
Принципы и режимы работы
Функционирование блока строится на последовательной работе двух независимых запорных ступеней. Основные рабочие состояния устройства приведены ниже:
- режим ожидания — обе катушки обесточены, пружины удерживают запорные элементы на седлах, поток перекрыт,
- режим открытия — после подачи напряжения якоря втягиваются в магнитные системы, а тарелки отходят от седел,
- рабочий режим — оба клапана открыты при сохранении питания, газ проходит через корпус,
- аварийное отключение — при исчезновении сигнала или питания пружины быстро возвращают запорные элементы в закрытое положение,
- повторный пуск — открытие происходит после восстановления питания и разрешающего сигнала системы управления.
При нарушении герметичности одного седла второй запорный орган сохраняет самостоятельную функцию перекрытия. Благодаря этому DMV 5065/11 применяют в газовых рампах, где требуется резервирование запорной функции и взаимодействие с автоматикой горелочного оборудования.
Особенности конструкции

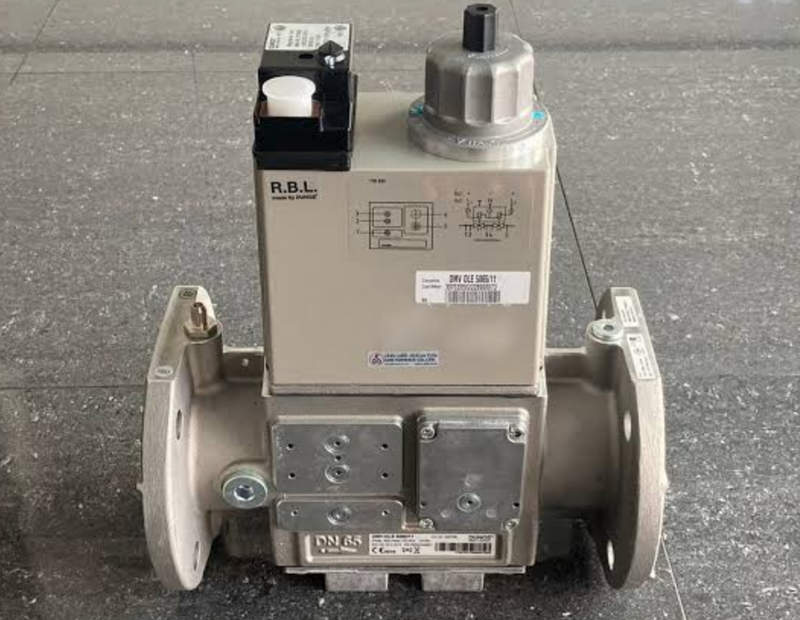

Конструкция Dungs DMV 5065/11 включает литой корпус газового тракта, два электромагнитных привода, подпружиненные запорные элементы, седла, направляющие детали, уплотнения и электрические соединительные узлы. Газ проходит через общий корпус последовательно через первую и вторую ступень. Электромагнитный привод каждой ступени действует независимо, а закрытие обеспечивается механической энергией возвратной пружины и не зависит от сохранения напряжения. Корпус рассчитан на давление до 500 мбар и выполнен с учетом требований к герметичности газовой арматуры. Фланцевое присоединение DN 65 обеспечивает жесткое включение блока в трубопровод. Интегрированная компоновка сокращает длину линии по сравнению с установкой двух отдельных клапанов. Устройство рассчитано на многократные циклы включения и отключения в составе автоматизированных горелочных систем.
Области применения
Dungs DMV 5065/11 используется в системах, где требуется автоматическое и быстрое перекрытие газовой магистрали. Ниже перечислены основные направления применения:
- котельные установки на природном или сжиженном газе,
- технологические печи и сушильные агрегаты,
- газовые рампы перед горелочными устройствами,
- теплогенераторы и промышленные нагревательные установки,
- линии подачи газа с автоматическим управлением и защитным отключением,
- системы с двумя последовательно действующими нормально закрытыми запорными органами.
Таким образом, Dungs DMV 5065/11 является двойным электромагнитным клапаном для автоматического отсечения газового потока в промышленных и теплотехнических установках. Сочетание двух последовательно работающих нормально закрытых затворов, условного прохода DN 65, давления до 500 мбар и быстрого закрытия позволяет использовать устройство в автоматизированных газовых трактах. Электромагнитный принцип обеспечивает открытие при наличии управляющего сигнала, а пружинный возврат переводит клапаны в закрытое состояние после снятия питания. Компания «Олниса» поставляет промышленное оборудование для предприятий различных отраслей, включая газовую арматуру Dungs. Через «Олниса» осуществляется поставка Dungs DMV 5065/11 для комплектации газовых рамп, котельных, печей и других установок с автоматическими запорными устройствами. Компания ориентирована на стабильное снабжение промышленными компонентами и выполнение согласованных условий поставки.
