Реле давления Grundfos FF4 — надежный контроль параметров насосной системы

Реле давления FF4 Grundfos относится к электромеханическим устройствам автоматического контроля давления в насосных и водоснабжающих системах. Прибор коммутирует электрическую цепь в зависимости от давления и формирует автоматический цикл запуска и остановки насоса. В основе работы находится преобразование давления в механическое перемещение контактного узла. FF4 применяется в схемах поддержания заданного диапазона давления.

Технические характеристики

Ниже перечислены основные рабочие параметры, характерные для исполнения FF4, применяемого совместно с насосным оборудованием Grundfos:

• диапазон регулирования давления составляет приблизительно от 0,22 до 4,0 бар,
• максимально допустимое рабочее давление достигает 6 бар,
• дифференциал между давлением включения и отключения регулируется ориентировочно в пределах от 0,6 до 2,5 бар,
• номинальное напряжение коммутации в однофазных цепях составляет до 230–250 В переменного тока,
• в трехфазных схемах допускается применение напряжения до 400 В при использовании соответствующей коммутационной конфигурации,
• частота питающей сети составляет 50 или 60 Гц,
• коммутируемый ток контактной группы для типовых режимов находится в диапазоне до 10–16 А,
• присоединение к гидравлической линии выполняется через резьбовой штуцер, обычно размером G1/4,
• температура рабочей среды для стандартных систем водоснабжения обычно допускается примерно до 55 C,
• температура окружающей среды при эксплуатации находится ориентировочно в пределах от -5 до +55 C,
• степень защиты корпуса для типового исполнения соответствует уровню порядка IP54,

Принципы и режимы работы

Функционирование реле основано на сравнении фактического давления с установленными порогами. Ниже перечислены последовательность работы устройства в составе автоматизированной насосной установки:

• при падении давления ниже настроенного порога включения мембранный механизм изменяет положение и замыкает рабочие контакты,
• после замыкания контактов формируется команда на пуск насоса либо контактора,
• во время работы насоса давление в трубопроводе повышается до верхнего установленного значения,
• при достижении давления отключения чувствительный механизм вызывает размыкание контактов,
• насос останавливается до очередного снижения давления,
• разница между верхним и нижним порогами образует гистерезис, предотвращающий чрезмерно частые включения двигателя,
• регулировка давления выполняется механическим изменением предварительного сжатия основной и дифференциальной пружин.

Особенности конструкции

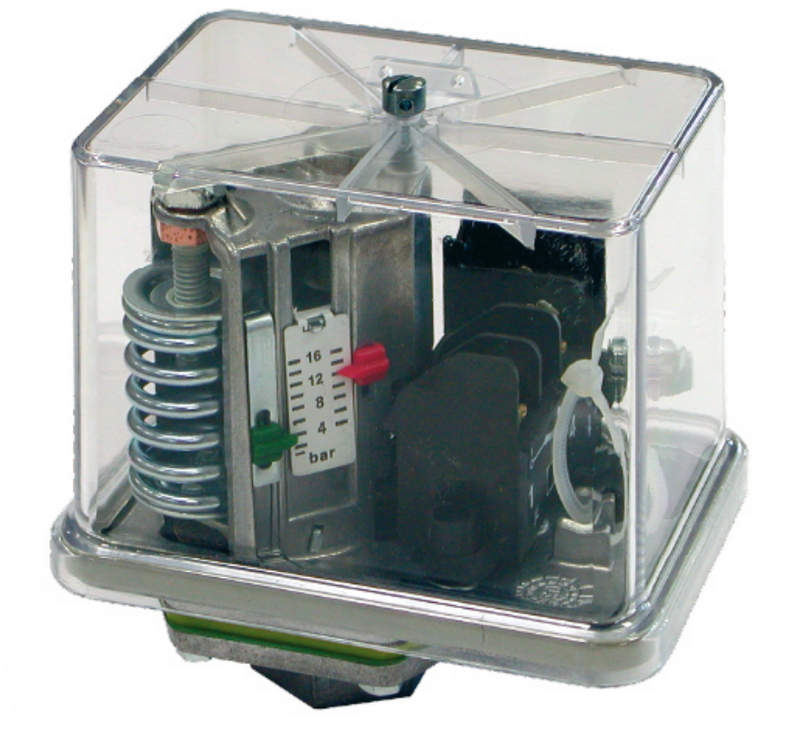

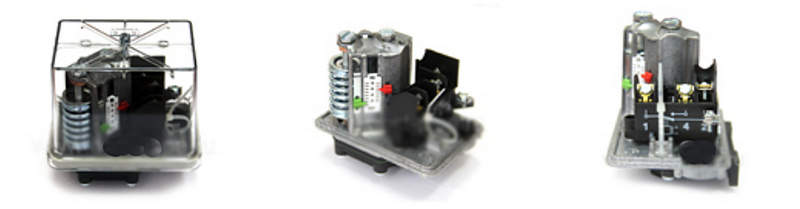

Конструктивно реле давления FF4 Grundfos представляет собой компактный электромеханический блок, в котором гидравлическая и электрическая части функционально разделены. Давление рабочей среды поступает через резьбовое присоединение во внутреннюю камеру и воздействует на мембрану или аналогичный упругий чувствительный элемент. Его перемещение передается на систему рычагов, связанную с пружинами регулирования и контактной группой. Основная пружина определяет базовый уровень срабатывания, а дополнительный регулировочный элемент задает величину разности между точками включения и отключения. Контактный механизм обеспечивает быстрое переключение и сокращает переходный процесс. Электрические выводы находятся под защитной крышкой. Настройка выполняется без разборки гидравлической части. Механическая схема не требует сложной электроники; работа определяется давлением и настройкой пружин. Такой принцип удобен для дискретного управления насосом.

Области применения

FF4 применяется там, где давление требуется автоматически удерживать в заданном диапазоне. Основные направления приведены ниже:

• бытовые и промышленно-коммунальные системы водоснабжения,
• насосные станции с гидроаккумулятором,
• повысительные установки для поддержания давления в трубопроводе,
• локальные системы подачи технической воды,
• установки заполнения накопительных емкостей,
• контуры с центробежными поверхностными насосами,
• системы автоматического пуска и остановки насосного двигателя,
• шкафы управления, где реле формирует дискретный сигнал для контактора или промежуточного реле.

Таким образом, реле давления FF4 Grundfos является функциональным элементом автоматизации насосных установок, обеспечивающим включение и отключение оборудования по двум заданным порогам давления. Его работа основана на механическом воздействии давления на чувствительный элемент, изменении усилия пружин и переключении электрической контактной группы. Регулируемый диапазон, наличие гистерезиса и возможность применения в цепях управления позволяют использовать устройство в водоснабжении, повысительных установках и различных технических системах. Компания «Олниса» осуществляет поставку промышленного оборудования, включая реле давления, насосную автоматику и совместимые компоненты для инженерных систем. Поставка продукции организуется для предприятий различных отраслей и объектов с разными условиями эксплуатации. «Олниса» обеспечивает поставку оборудования по России, сохраняя акцент на надежности товарной номенклатуры и стабильности снабжения. Конструкция FF4 рассчитана на стабильное циклическое переключение при соблюдении допустимых значений давления и тока нагрузки.
