Токоизмерительные клещи Fluke 302 — точный контроль электрических параметров
Fluke 302 предназначены для контроля электрических параметров без разрыва цепи. Прибор применяют при диагностике щитов, электродвигателей, кабельных и силовых линий. Основной принцип действия основан на регистрации магнитного поля вокруг проводника с током и его преобразовании в измеряемое значение. Такое исполнение позволяет выполнять измерения переменного тока быстро и с минимальным вмешательством в схему. Компактный корпус, цифровая индикация и захват проводника упрощают регулярные измерения.
Технические характеристики
Ниже перечислены основные рабочие параметры Fluke 302, определяющие диапазон применения прибора и точность контроля электрических величин:
- разрешение при измерении переменного тока достигает 0,1 А,
- базовая погрешность измерения переменного тока составляет около ±1,8 % показания с дополнительной цифровой составляющей,
- разрешение при измерении напряжения составляет 0,1 В,
- предусмотрен режим проверки целостности электрической цепи со звуковой индикацией,
- максимальное раскрытие захвата составляет приблизительно 30 мм,
- цифровой дисплей отображает измеряемое значение,
- питание осуществляется от автономного элемента,
- автоматическое отключение питания снижает расход ресурса батареи при длительном бездействии.
Особенности конструкции

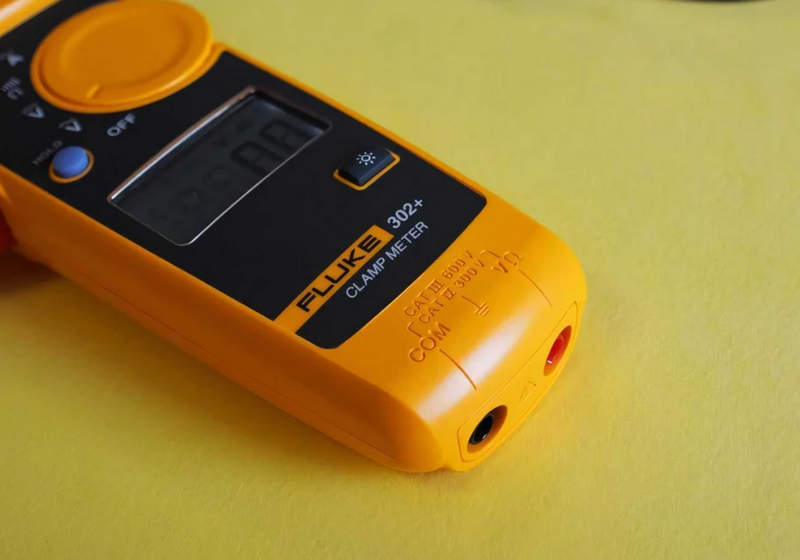

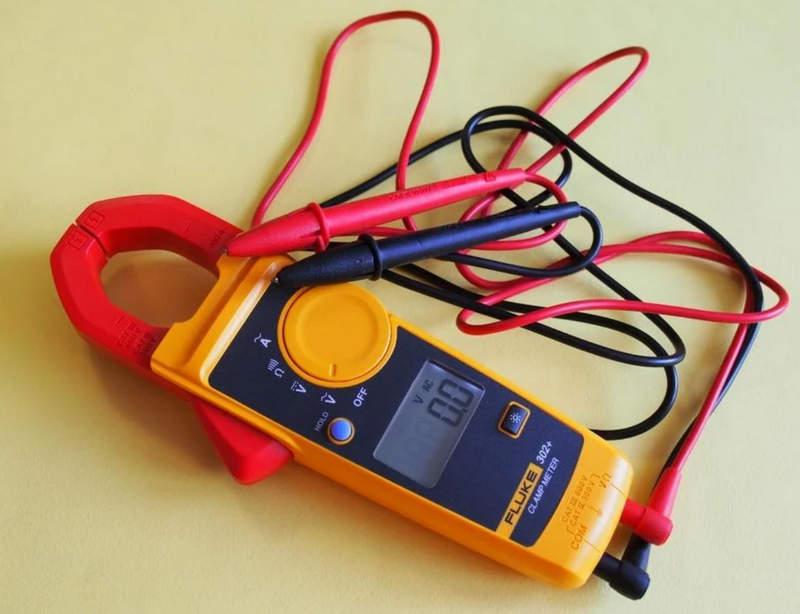

Конструкция Fluke 302 рассчитана на охват одиночного проводника. Рабочая часть прибора образована магнитопроводом с размыкаемыми губками. При нажатии на рычаг губки расходятся, после чего пользователь размещает внутри них проводник и отпускает привод. Замкнутый магнитопровод воспринимает поле, создаваемое переменным током, а измерительная схема преобразует полученный сигнал в цифровое значение. Для корректного результата клещи должны охватывать один проводник: совместный охват фазного и нулевого проводов вызывает компенсацию магнитных полей. На лицевой панели расположены дисплей, органы выбора функций и измерительные входы для щупов. При измерении напряжения или сопротивления прибор работает как цифровой мультиметр: электрический сигнал поступает через измерительные провода непосредственно на входную схему. Корпус выполнен с учетом удержания одной рукой, а рычаг раскрытия губок размещен так, чтобы оператор мог быстро захватывать проводник. Изоляционные элементы разделяют рабочую область клещей и зону удержания, снижая вероятность случайного приближения руки к токоведущим частям.
Режимы и принципы работы
Ключевыми режимами Fluke 302 являются операции, необходимые для базовой проверки состояния электрических цепей и силовых потребителей:
- измерение переменного тока выполняется бесконтактным по отношению к электрическому соединению способом через магнитный захват проводника,
- измерение постоянного напряжения применяется для проверки цепей управления, источников питания и аккумуляторных систем,
- измерение сопротивления выполняется только на обесточенном участке и используется для контроля резистивных элементов и соединений,
- режим прозвонки позволяет быстро определить наличие электрической связи между двумя точками,
- устойчивое положение клещей уменьшает влияние смещения на повторяемость результата,
- автоматическое отключение переводит прибор в энергосберегающее состояние после периода бездействия.
Области применения
Ниже представлены типичные направления, в которых функциональность Fluke 302 используется наиболее эффективно:
- проверка потребления электродвигателей и приводного оборудования,
- измерение напряжения в цепях питания и управления,
- контроль сопротивления отдельных компонентов при отключенном напряжении,
- поиск обрывов и проверка целостности проводников,
- сравнение токов по фазам для выявления выраженного дисбаланса нагрузки.
Таким образом, Fluke 302 представляет собой компактные токоизмерительные клещи для контроля переменного тока, напряжения, сопротивления и целостности электрических цепей. Прибор сочетает бесконтактный по отношению к электрическому соединению метод измерения тока с функциями цифрового мультиметра, что делает его практичным средством оперативной диагностики. Диапазон до 400 А, измерение напряжения до 600 В, сопротивления до 4000 Ом и категория CAT III 600 В позволяют применять устройство в типовых низковольтных распределительных системах и на промышленном оборудовании. Компания «Олниса» осуществляет поставку токоизмерительных клещей Fluke и другого промышленного оборудования. Поставка продукции организуется для предприятий, эксплуатационных подразделений и производственных объектов, где требуется надежная измерительная техника известных производителей.
