Двойной электромагнитный клапан DUNGS для надежного управления подачей газа
Двойной электромагнитный клапан DUNGS относится к запорной арматуре газовых трактов горелочных установок, котельных агрегатов. Его назначение состоит в автоматическом прекращении или разрешении подачи газа по электрической команде. Сдвоенная схема повышает надежность газовой линии: два последовательно расположенных запорных органа управляются электромагнитными приводами.
Технические характеристики
Рабочие параметры определяют условия эксплуатации. Ниже перечислены типовой диапазон характеристик:
- номинальный диаметр присоединения — ориентировочно от DN 20 до DN 80 в зависимости от исполнения,
- время открытия — как правило менее 1 секунды,
- время закрытия — менее 1 секунды,
- температура окружающей среды — ориентировочно от минус 15 до плюс 60 градусов Цельсия,
- степень защиты электрической части — обычно IP54,
- число запорных ступеней — две клапанные секции,
- способ возврата — пружинный, с автоматическим закрытием при обесточивании.
Принципы и режимы работы
Ключевыми рабочими режимами являются:
- закрытый обесточенный режим, при котором оба запорных органа прижаты к седлам возвратными пружинами,
- режим электрического открытия, при котором электромагниты переводят клапанные секции в открытое состояние,
- штатный режим подачи газа, когда обе секции открыты и поток проходит через корпус,
- аварийный режим, при котором исчезновение напряжения вызывает автоматическое закрытие обеих ступеней,
- режим контроля герметичности, при котором пространство между запорными органами используется для проверки утечки,
- режим повторного пуска, в котором открытие возможно после восстановления разрешающего сигнала автоматики.
Особенности конструкции

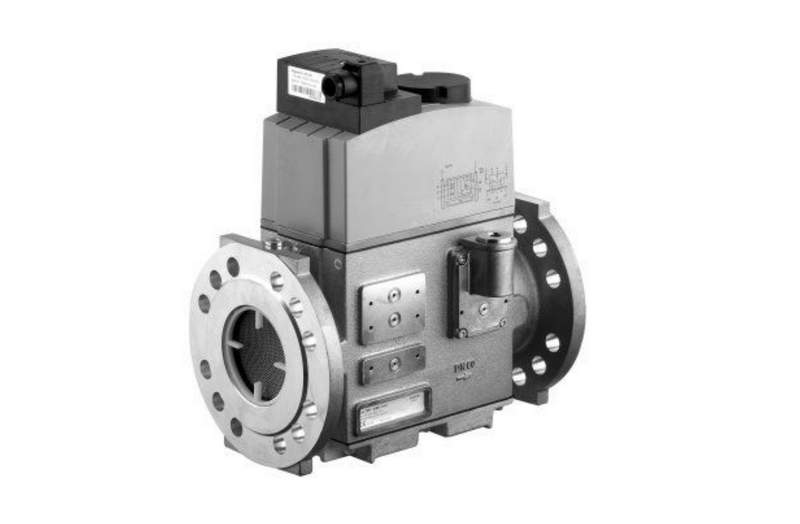

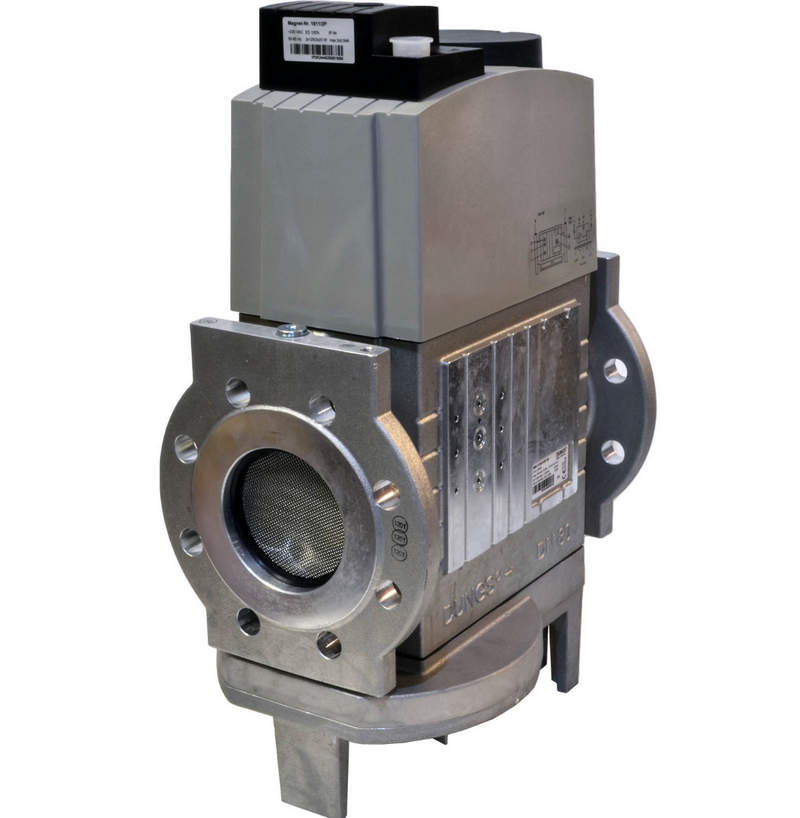

Конструкция двойного электромагнитного клапана DUNGS объединяет два автоматических запорных механизма в одном корпусе. Основой служит металлический корпус с входным и выходным патрубками, внутренними седлами и каналами движения газа. Внутри размещены два клапанных диска, каждый из которых связан со своим штоком и электромагнитным приводом. Возвратные пружины обеспечивают принудительное закрытие при отсутствии питания, поэтому базовым состоянием устройства является положение «закрыто». Катушки размещаются в изолированных корпусах, рассчитанных на многократные циклы включения. В конструкции могут предусматриваться штуцеры измерения давления до первой ступени, между клапанами и после второй ступени. Это дает возможность включать устройство в схемы контроля герметичности. В отдельных исполнениях используются индикаторы положения, концевые контакты или элементы регулирования открытия. Герметизирующие детали из эластомерных материалов работают совместно с обработанными седлами, а геометрия каналов рассчитана на снижение местного сопротивления.
Области применения
Двойные электромагнитные клапаны DUNGS устанавливаются в автоматизированных газовых системах, где требуется двухступенчатое отсечение топлива. Основными областями применения являются:
- газовые и комбинированные промышленные горелки,
- котельные установки различной тепловой мощности,
- печные и сушильные агрегаты,
- технологические линии термообработки,
- газовые и горелочные рампы,
- системы автоматического управления подачей природного и сжиженного газа,
- промышленные установки с автоматическим аварийным отключением топлива.
Таким образом, двойной электромагнитный клапан DUNGS представляет собой двухступенчатый запорный узел для автоматического управления газовым потоком и быстрого прекращения подачи топлива при снятии электрического сигнала. Сочетание двух клапанных секций, пружинного возврата, электромагнитных приводов и возможности контроля межклапанного пространства делает устройство важным элементом горелочных и котельных систем. Компания «Олниса» поставляет двойные электромагнитные клапаны DUNGS и другое промышленное оборудование для газовых и теплотехнических объектов. Поставка осуществляется в различных исполнениях оборудования и по требуемым параметрам конкретной позиции.
