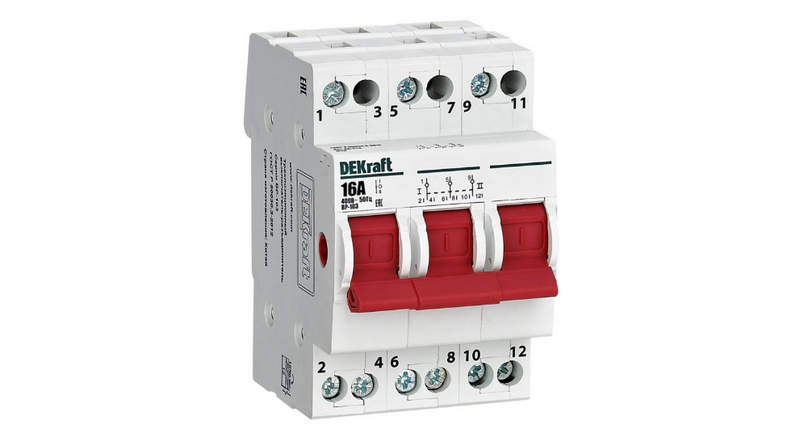

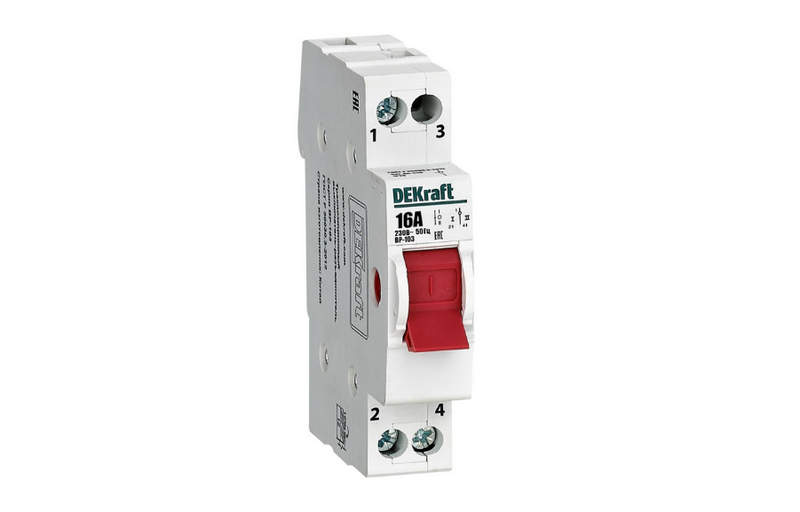

Трехпозиционный выключатель DEKraft — надежное управление электрическими цепями
Трехпозиционный выключатель DEKraft относится к аппаратам ручного управления, предназначенным для коммутации электрических цепей и выбора одного из трех состояний. В промышленной автоматике такие устройства применяются для выбора режима оборудования, реверса электродвигателя, переключения основного и резервного каналов, а также задания команд «вперед — стоп — назад» или «автоматический — отключено — ручной». Аппарат сочетает механический привод, контактную систему и изоляционный корпус с четкой фиксацией рукоятки.
Технические характеристики
Ниже перечислены основные параметры, характерные для типового трехпозиционного выключателя DEKraft, для низковольтных цепей управления:
- номинальное рабочее напряжение переменного тока — до 230 или 400 В в зависимости от исполнения,
- номинальная частота сети — 50–60 Гц,
- номинальный ток контактной группы — 10–16 А,
- число устойчивых положений рукоятки — 3,
- типовая схема положений — I–0–II или 1–0–2,
- угол механического переключения между соседними позициями — около 45–90,
- номинальное импульсное выдерживаемое напряжение изоляции — до 4 кВ,
- электрическая износостойкость — до 30 000 циклов при штатной нагрузке,
- механическая износостойкость — до 100 000 циклов,
- степень защиты лицевой части при щитовом монтаже — до IP40 или IP65 в зависимости от исполнения,
- температура эксплуатации — ориентировочно от −25 до +55 C,
- сечение подключаемых медных проводников — обычно 0,5–2,5 мм2,
- момент затяжки винтовых клемм — около 0,8–1,2 Н·м,
- категория применения — цепи управления, сигнализации и маломощной коммутации.
Принцип работы
Работа трехпозиционного выключателя DEKraft основана на механическом перемещении внутреннего кулачкового или поворотного узла, который изменяет состояние контактных пар. При переводе рукоятки между положениями одни контакты размыкаются, а другие замыкаются. Нулевая центральная позиция обычно используется для снятия управляющего сигнала или полного отключения соответствующей цепи. Крайние положения формируют две команды. Ключевые режимы работы устройства можно представить следующим образом:
- положение I — замыкание первой группы контактов и передача команды на первый контур,
- положение 0 — размыкание управляемых цепей или перевод оборудования в нейтральное состояние,
- положение II — замыкание второй группы контактов и активация альтернативного контура.
Такая логика позволяет оператору непосредственно задавать состояние исполнительной системы, а механическая фиксация предотвращает самопроизвольное изменение выбранного режима.
Особенности конструкции
Конструкция трехпозиционного выключателя DEKraft ориентирована на многократные циклы ручного управления. Рукоятка соединена с валом, передающим вращение на переключающий механизм. Контакты выполняются из токопроводящих сплавов, стойких к нагреву и дуговому воздействию. Изоляционный корпус разделяет токоведущие части и снижает риск случайного контакта. В щитовом исполнении выключатель устанавливается в отверстие панели, а рабочая контактная часть располагается с внутренней стороны шкафа. Клеммные зажимы рассчитаны на подключение медных проводников и обеспечивают стабильное прижатие жил. Маркировка положений на лицевой части облегчает визуальный контроль состояния. Конструктивными элементами устройства являются следующие узлы:
- поворотная рукоятка для выбора положения,
- фиксирующий механизм с тремя устойчивыми состояниями,
- вал передачи вращательного усилия,
- кулачковый или рычажный механизм коммутации,
- одна или несколько контактных групп,
- винтовые клеммы подключения проводников,
- изоляционный корпус,
- элементы крепления к панели или монтажной поверхности.
Сочетание этих деталей обеспечивает синхронное действие контактных пар и предсказуемую последовательность переключения.
Области применения
Ниже перечислены основные направления эксплуатации трехпозиционных выключателей DEKraft:
- шкафы автоматизации производственного оборудования,
- пульты управления насосами и вентиляторами,
- системы реверса электродвигателей,
- цепи выбора ручного и автоматического режима,
- коммутация основного и резервного управляющего канала,
- управление приводами, заслонками и исполнительными механизмами,
- системы локального пуска и останова,
- распределительные щиты и технологические панели.
Выключатель особенно удобен в схемах, где оператору необходимо быстро выбрать одно из трех фиксируемых состояний без использования отдельного набора кнопок.
Таким образом, трехпозиционный выключатель DEKraft представляет собой функциональный аппарат ручной коммутации, рассчитанный на выбор одного из трех устойчивых состояний электрической цепи. Его конструкция объединяет поворотный привод, фиксирующий механизм, контактные группы и изоляционный корпус. При соблюдении допустимых значений тока, напряжения, температуры и механической нагрузки устройство обеспечивает стабильное переключение режимов и четкую передачу управляющих команд. Компания «Олниса» осуществляет поставку промышленного оборудования, включая трехпозиционные выключатели DEKraft и другие компоненты низковольтной аппаратуры. Поставки выполняются для промышленных предприятий, производственных площадок, сервисных организаций и монтажных компаний. «Олниса» обеспечивает поставку оборудования для задач модернизации, ремонта, комплектации шкафов управления и технического оснащения объектов.
