Циркуляционный насос Grundfos UPS 50-60: характеристики и преимущества
Grundfos UPS 50-60 относится к циркуляционным насосам с мокрым ротором, предназначенным для поддержания движения теплоносителя в замкнутых гидравлических контурах. Оборудование применяется в отопительных и технологических системах, где требуется стабильная подача жидкости при небольшом напоре. Конструкция с общим валом ротора и рабочего колеса уменьшает количество динамических уплотнений, а охлаждение и смазка подвижных элементов осуществляются перекачиваемой средой.
Технические характеристики
Ниже перечислены параметры типового исполнения Grundfos UPS 50-60, определяющие его гидравлические и электрические свойства:
- максимальный напор — около 6 м водяного столба,
- условный проход присоединений — DN 50,
- монтажная длина корпуса — около 280 мм,
- число фиксированных скоростей вращения — 3,
- класс изоляции электродвигателя — F,
- степень защиты электрической части — как правило, IP44,
- тип присоединения к трубопроводу — фланцевый,
- рабочая среда — вода и совместимые водные теплоносители без абразивных включений.
Фактическая подача зависит от сопротивления сети и выбранной ступени скорости. При уменьшении сопротивления расход возрастает, а создаваемый перепад давления изменяется по рабочей кривой. Три режима позволяют согласовать производительность с контуром без внешнего частотного преобразователя. На первой ступени двигатель работает с минимальной частотой вращения. Вторая ступень используется как промежуточный режим. Третья обеспечивает максимальную частоту вращения и верхнюю часть рабочей характеристики.
Принцип работы
Ключевые этапы преобразования энергии в насосе можно представить следующим образом:
- электродвигатель создает вращающий момент на роторе,
- лопатки сообщают потоку кинетическую энергию,
- в корпусе скорость частично преобразуется в статическое давление,
- созданный перепад давлений обеспечивает циркуляцию теплоносителя.
Мокрый ротор находится в непосредственном контакте с рабочей жидкостью. Она отводит тепло от двигателя и смазывает подшипниковые поверхности. Такое решение исключает отдельную систему смазки и снижает механический шум. Для корректной работы вал обычно располагают горизонтально, чтобы жидкость равномерно омывала подшипники и внутреннюю полость ротора.
Особенности конструкции

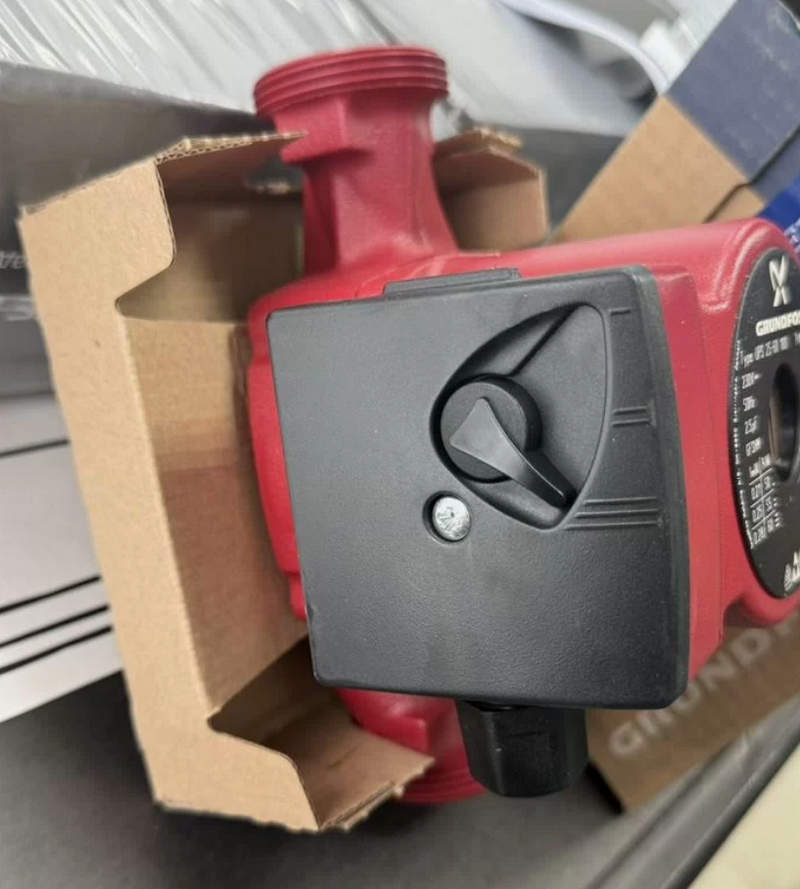

Grundfos UPS 50-60 построен по схеме циркуляционного насоса с герметично отделенной статорной частью и погруженным в теплоноситель ротором. Корпус гидравлической части встраивается в магистраль посредством фланцев. Рабочее колесо закреплено на валу ротора и вращается вместе с ним без промежуточной муфты. Разделительная гильза препятствует контакту обмоток статора с жидкостью и обеспечивает передачу магнитного поля на ротор. Подшипники скольжения работают в среде теплоносителя. Клеммная коробка служит для подключения питания и выбора одной из трех ступеней скорости.
Области применения
Ниже представлены типовые инженерные системы, в которых используются насосы данного класса:
- водяные системы отопления жилых, общественных и производственных зданий,
- тепловые пункты и распределительные контуры,
- системы циркуляции горячей технической воды при допустимых параметрах,
- котельные установки с принудительным движением теплоносителя,
- системы постоянного движения теплоносителя через ветви с регулирующей арматурой.
Таким образом, Grundfos UPS 50-60 представляет собой циркуляционный насос с мокрым ротором для замкнутых систем отопления и технологической циркуляции. Трехступенчатое управление позволяет изменять гидравлическую производительность без внешней автоматики, а фланцевое присоединение DN 50 ориентирует модель на трубопроводы среднего диаметра. Сочетание напора около 6 м, давления до 10 бар и температурного диапазона, характерного для теплотехнических систем, позволяет использовать насос в различных контурах циркуляции.
