Насос Grundfos CR3: надежное оборудование для промышленных систем водоснабжения
Серия Grundfos CR3 относится к вертикальным многоступенчатым центробежным насосам для перемещения чистых и технологических жидкостей. Последовательное расположение рабочих ступеней позволяет формировать повышенный напор при сравнительно небольшом расходе, а вертикальная компоновка сокращает монтажную площадь. Оборудование применяется в водоснабжении, повышении давления, охлаждении, водоподготовке и промышленных установках. Параметры конкретного исполнения определяются числом ступеней, материалами проточной части, типом уплотнения и мощностью электродвигателя.

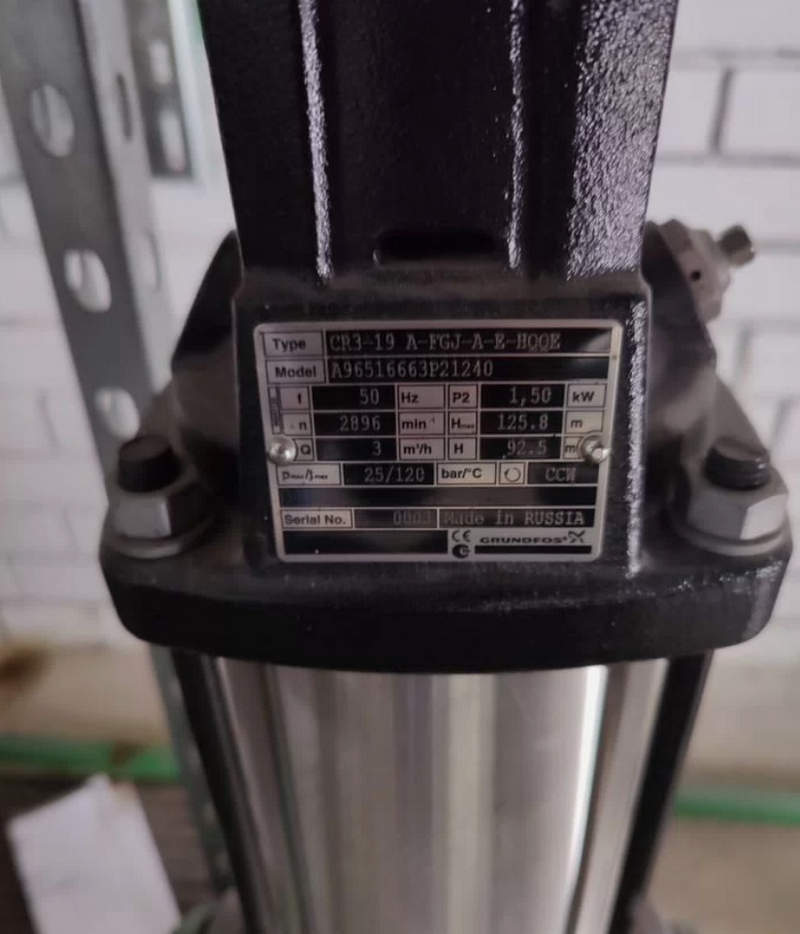

Технические характеристики
Ниже перечислены основные параметры, характерные для различных исполнений серии:
- Номинальный расход составляет около 3 м3/ч,
- максимальная подача отдельных модификаций достигает примерно 4–5 м3/ч,
- напор в зависимости от количества ступеней может составлять от нескольких десятков до более 200 м,
- частота вращения стандартного двигателя при сети 50 Гц составляет около 2900 мин−1,
- напряжение питания может соответствовать 1×220–240 В либо 3×380–415 В,
- мощность электродвигателя в разных исполнениях находится ориентировочно в диапазоне 0,37–4 кВт,
- температура перекачиваемой жидкости для распространенных версий составляет примерно от −20 до +120 C,
- максимальное рабочее давление для части исполнений достигает 16 бар,
- класс защиты электродвигателя обычно соответствует IP 55,
- класс изоляции обмоток часто соответствует классу F,
- присоединение к трубопроводу выполняется через патрубки или фланцевые соединения соответствующего типоразмера,
- материалы рабочих колес, направляющих аппаратов и уплотнений выбираются с учетом свойств рабочей жидкости.
Принципы и режимы работы
Гидравлическая схема CR3 основана на последовательном повышении энергии потока. Ниже перечислены основные процессы, происходящие при работе насоса:
- Жидкость поступает во всасывающую часть и направляется к первому рабочему колесу,
- вращающееся колесо увеличивает скорость потока и передает жидкости механическую энергию,
- в направляющем аппарате часть скоростной энергии преобразуется в статическое давление,
- после первой ступени поток проходит через последующие рабочие колеса и диффузоры,
- каждая ступень дополнительно увеличивает напор, поэтому итоговое давление связано с их количеством,
- рабочая точка устанавливается пересечением характеристики насоса и характеристики трубопровода,
- при применении частотного регулирования изменение скорости вращения корректирует расход и напор,
- непрерывный режим должен исключать сухой ход, выраженную кавитацию и длительную работу за пределами допустимой характеристики.
Особенности конструкции

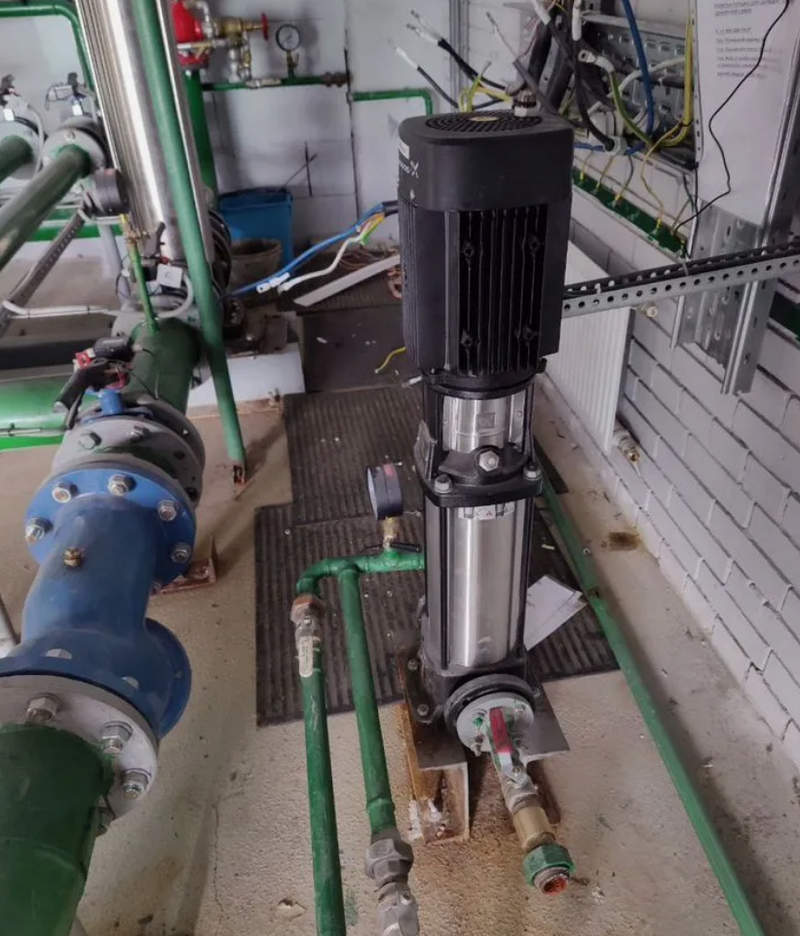

Grundfos CR3 выполнен по вертикальной многоступенчатой схеме с электродвигателем, расположенным над насосной частью. Внутри корпуса последовательно размещены рабочие колеса и направляющие аппараты, образующие единый гидравлический пакет. Общий вал передает вращение от двигателя каждой ступени. Такая конструкция позволяет получать высокий напор без значительного увеличения диаметра агрегата. Элементы проточной части в зависимости от исполнения изготавливаются из нержавеющей стали и других коррозионностойких материалов. Торцевое уплотнение ограничивает утечку жидкости по валу. Опорные элементы поддерживают соосность вращающихся деталей и стабильность работы. Всасывающий и напорный патрубки располагаются в нижней части насоса, благодаря чему агрегат удобно включается в магистраль. Модульная схема ступеней позволяет выпускать версии с различными напорными характеристиками при сохранении общего конструктивного принципа. Электродвигатель снабжен воздушным охлаждением, клеммной коробкой и защитным корпусом.
Области применения
Технические свойства Grundfos CR3 позволяют использовать насос в инженерных и производственных контурах. Основными областями применения являются следующие:
- Повышение давления в системах холодного и технического водоснабжения,
- подача воды в производственные установки,
- циркуляция жидкости в системах охлаждения и теплообмена,
- работа в установках фильтрации и водоподготовки,
- перекачивание очищенной воды между резервуарами,
- эксплуатация в составе насосных станций с несколькими агрегатами,
- подача жидкости в промывочные и моечные установки,
- применение в системах обратного осмоса при соответствии материалов рабочей среде,
- циркуляция технологических жидкостей при необходимости поддержания повышенного давления.
Таким образом, Grundfos CR3 представляет собой вертикальный многоступенчатый насос для систем с небольшим расходом и повышенным напором. Последовательная работа ступеней обеспечивает увеличение давления жидкости, а компактная компоновка облегчает размещение агрегата в технических помещениях. Стабильность работы определяется правильным заполнением перед пуском, отсутствием кавитации, соответствием жидкости материалам проточной части и соблюдением электрических параметров двигателя. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосы Grundfos CR3 и компоненты инженерных систем. Поставки выполняются для промышленных предприятий, объектов водоснабжения, производственных площадок и эксплуатационных организаций. «Олниса» поставляет оборудование для новых проектов, модернизации действующих систем и замены ранее установленной техники.
