Сетевой анализатор Fluke LinkIQ для комплексной проверки Ethernet-инфраструктуры

Fluke LinkIQ представляет собой портативный измерительный комплекс для проверки медных линий передачи данных и оперативной диагностики сетевых соединений. Прибор сочетает функции кабельного квалификатора, средства определения параметров Ethernet-порта и анализатора питания PoE.

Технические характеристики

Ниже перечислены основные параметры Fluke LinkIQ, определяющие его измерительные возможности и эксплуатационные пределы:

• поддерживаемая квалификация медной линии — до 10GBASE-T с оценкой пригодности для скоростей 10 Мбит/с, 100 Мбит/с, 1 Гбит/с, 2,5 Гбит/с, 5 Гбит/с и 10 Гбит/с,
• максимальная измеряемая длина кабельной линии — до 305 м, для контроля стандартных и увеличенных трасс,
• основной интерфейс подключения — экранированный разъем RJ-45 для четырехпарных кабелей категорий Cat 5e, Cat 6, Cat 6A и совместимых линий,
• проверка схемы разводки — восемь проводников витой пары с выявлением обрывов, коротких замыканий, перепутанных жил, обратных пар и разделенных пар,
• определение расстояния до повреждения — по электрической длине линии с локализацией дефекта или конца кабеля,
• квалификация полосы передачи — по частотным характеристикам линии с сопоставлением с требованиями Ethernet-режима,
• диагностика активного порта — определение скорости соединения до 10 Гбит/с, режима дуплекса и идентификационных данных сетевого подключения,
• поддержка PoE — стандартные режимы IEEE 802.3af, 802.3at и 802.3bt с анализом доступной мощности и используемых пар,
• классы PoE — от Class 0 до Class 8 с проверкой питания под нагрузкой,
• максимальная мощность PoE на стороне источника — до 90 Вт для совместимых соединений IEEE 802.3bt,
• экран — цветной сенсорный дисплей около 4,3 дюйма для отображения карты жил, квалификации и параметров порта,
• питание прибора — литий-ионная аккумуляторная батарея с зарядкой,
• рабочее управление — сенсорное меню с выбором профиля, запуском измерения, просмотром и сохранением результатов.

Принципы работы и режимы измерения

LinkIQ последовательно оценивает физическую и сетевую части соединения. Ниже приведены ключевые режимы, применяемые при диагностике:

• режим Cable Test выполняет проверку целостности всех четырех пар, определяет длину, карту соединений и вид дефекта,
• режим Performance Test оценивает способность кабельного канала поддерживать заданную скорость Ethernet вплоть до 10 Гбит/с,
• режим Switch Test применяется при подключении к активному коммутатору и отображает скорость порта и параметры соединения,
• режим PoE Test распознает стандарт питания, класс мощности, задействованные пары и проверяет поведение источника при электрической нагрузке,
• режим идентификации удаленного конца используется совместно с удаленным адаптером для определения линии среди группы кабелей,
• режим сохранения результата фиксирует измеренные данные для последующего документирования состояния кабельной инфраструктуры.

Особенности конструкции

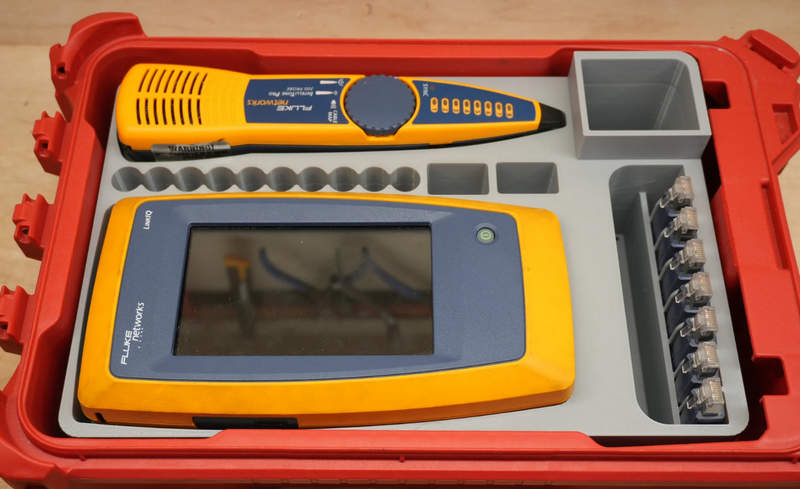

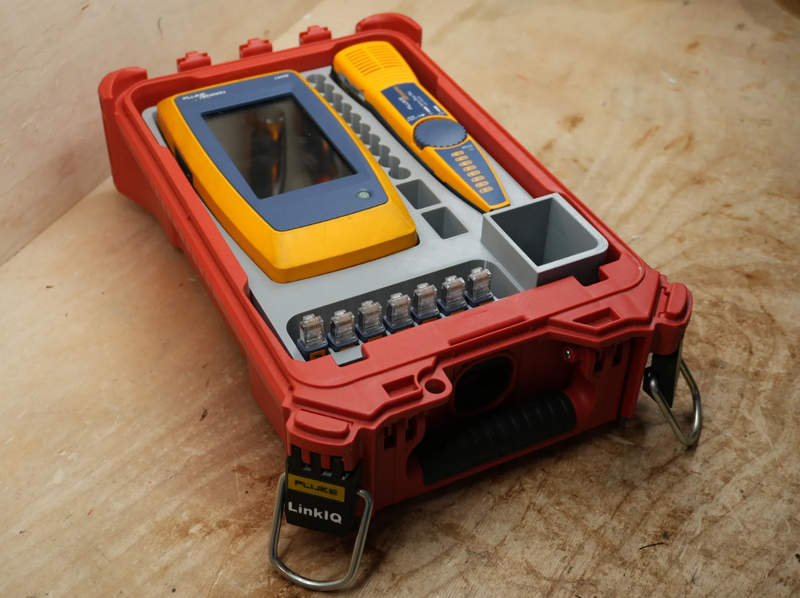

Fluke LinkIQ выполнен в переносном корпусе для монтажных и сервисных работ. Цветной сенсорный дисплей дает доступ к профилям испытаний и графическому представлению результатов. Разъем RJ-45 соединен с измерительным трактом, который формирует тестовые сигналы, анализирует отражения, оценивает частотное поведение пар и распознает электрические признаки активного Ethernet-порта. Электроника объединяет генератор сигналов, измерительные цепи, вычислительный модуль и питание. Аккумулятор обеспечивает автономную работу. Для идентификации кабелей применяется удаленный модуль, замыкающий линию по заданной схеме и позволяющий определить карту жил и номер окончания. Интерфейс рассчитан на быстрое получение результата.

Области применения

Ниже перечислены основные направления, в которых возможности LinkIQ используются наиболее полно:

• пусконаладочная проверка медных сегментов структурированных кабельных систем,
• поиск обрывов, коротких замыканий, ошибок распайки и разделенных пар,
• подтверждение возможности работы линии на скорости от 10 Мбит/с до 10 Гбит/с,
• диагностика портов коммутаторов при вводе сетевого оборудования в эксплуатацию,
• контроль линий питания точек доступа Wi-Fi, IP-камер, телефонов и других устройств PoE,
• обслуживание офисных, производственных, складских и телекоммуникационных сетей,
• документирование состояния линий после монтажа или ремонта.

Таким образом, Fluke LinkIQ является универсальным прибором для технической проверки медных сетевых линий, объединяющим функции квалификации кабеля, анализа активного порта и диагностики PoE. Диапазон скоростей до 10 Гбит/с, измерение длины до 305 м, контроль восьми проводников и поддержка PoE до Class 8 делают устройство пригодным для современных локальных сетей. LinkIQ позволяет оценить структуру линии, ее пропускную способность и параметры подключения. Компания «Олниса» осуществляет поставку Fluke LinkIQ и другого промышленного измерительного оборудования. Поставки выполняются для предприятий, монтажных организаций и объектов инфраструктуры. «Олниса» поставляет оборудование Fluke для задач контроля, диагностики и эксплуатации инженерных и телекоммуникационных систем.
