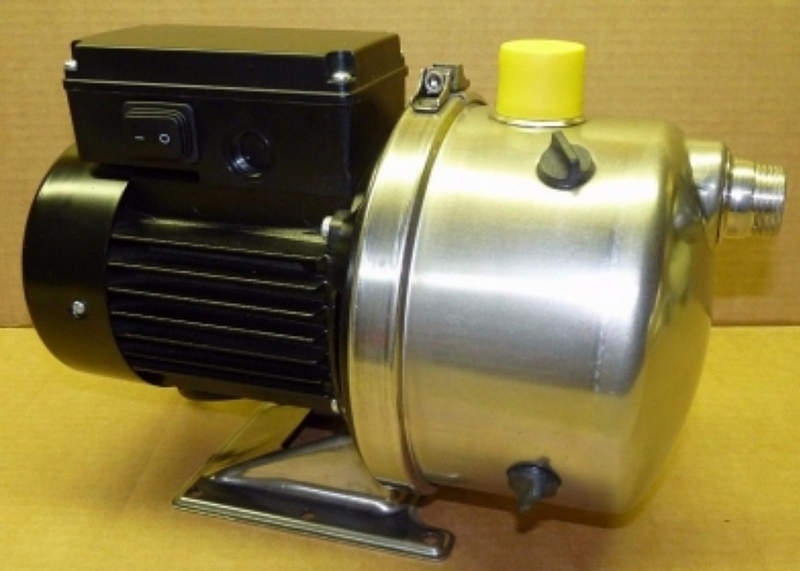

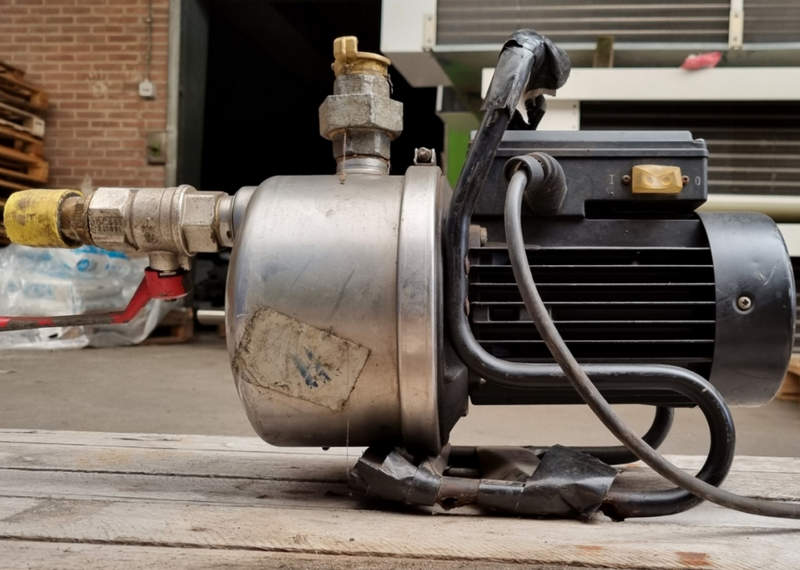

Насос Grundfos JP 6: надежное решение для автономного водоснабжения

Grundfos JP 6 относится к самовсасывающим центробежным насосам струйного типа, предназначенным для перекачивания чистой воды. Оборудование применяется в автономном водоснабжении, для подачи воды из колодцев, резервуаров, а также в системах полива. Конструкция объединяет центробежное рабочее колесо и встроенный эжектор, благодаря чему насос способен удалять воздух из всасывающей магистрали и формировать устойчивый поток.

Технические характеристики

Ниже перечислены основные рабочие параметры Grundfos JP 6:

• максимальная подача достигает приблизительно 5 м3/ч,
• максимальный напор составляет около 48 м водяного столба,
• номинальная мощность электродвигателя находится на уровне 1,4 кВт,
• напряжение питания однофазных исполнений составляет 220–240 В при частоте 50 Гц,
• частота вращения двигателя достигает примерно 2800 мин−1,
• максимальная глубина всасывания при благоприятных условиях составляет до 8 м,
• предельно допустимое рабочее давление составляет порядка 6 бар,
• температура перекачиваемой воды обычно допускается от 0 до +40 C,
• температура окружающей среды при нормальной вентиляции двигателя допускается примерно до +40 C,
• типовые присоединения соответствуют резьбе порядка 11⁄4 дюйма на всасывании и 1 дюйма на напоре,
• масса агрегата в зависимости от исполнения находится ориентировочно в диапазоне 12–15 кг.

Принципы и режимы работы

Работа насоса основана на сочетании рабочего колеса, диффузора и эжекторного канала. После заполнения корпуса водой электродвигатель раскручивает колесо, формирующее зону пониженного давления на входе. Вода поступает во всасывающий патрубок, проходит через гидравлические каналы и получает кинетическую энергию. Эжектор возвращает часть потока во внутренний циркуляционный контур, создавая разрежение для удаления воздуха из трубопровода. После вытеснения воздушной смеси насос выходит на устойчивый гидравлический режим и поддерживает подачу в соответствии с сопротивлением сети. Основные эксплуатационные режимы Grundfos JP 6 определяются состоянием сети и способом управления насосом:

• непрерывная подача воды при открытом потребителе и стабильном притоке во всасывающую линию,
• периодическая работа совместно с реле давления и гидроаккумулятором,
• самовсасывающий режим при наличии воздуха во всасывающей магистрали после заполнения корпуса водой,
• работа на систему полива с переменным расходом через краны, распылители или дождеватели,
• подача воды из накопительной емкости с положительным или небольшим отрицательным подпором,
• повышение давления в локальной системе при допустимых входных параметрах.

Особенности конструкции

Корпус Grundfos JP 6 рассчитан на многократные пуски и работу в системах, где во всасывающем трубопроводе возможно присутствие воздуха. Гидравлическая часть включает рабочее колесо, направляющий аппарат, эжектор, уплотнение вала и каналы рециркуляции. Электродвигатель воздушного охлаждения соединен с насосной частью по моноблочной схеме, что обеспечивает компактность агрегата. Вал передает вращающий момент непосредственно рабочему колесу. Торцевое уплотнение изолирует электрическую часть от жидкости. Для устойчивого всасывания требуется герметичность трубопровода: подсос воздуха уменьшает создаваемое разрежение и производительность. Перед первым запуском корпус заполняют водой через предусмотренное отверстие.

Конструктивные элементы

Ниже перечислены основные элементы, формирующие рабочую систему насоса:

• электродвигатель с охлаждающим вентилятором и клеммной коробкой,
• насосный корпус с всасывающим и напорным патрубками,
• центробежное рабочее колесо для передачи энергии жидкости,
• диффузор для преобразования скорости потока в давление,
• эжекторный узел для создания самовсасывающего эффекта,
• вал электродвигателя и опорные подшипники,
• механическое торцевое уплотнение,
• заливное отверстие для подготовки насоса к первому пуску,
• сливное отверстие для удаления жидкости при обслуживании или консервации.

Области применения

Ниже перечислены типовые области, где рабочие свойства JP 6 наиболее востребованы:

• автономное водоснабжение частных домов и хозяйственных построек,
• подача воды из колодцев и резервуаров,
• орошение садов, теплиц и приусадебных участков,
• наполнение емкостей и распределение воды между точками потребления,
• повышение давления в локальных водопроводных сетях,
• перекачивание чистой технической воды в хозяйственных установках.

Таким образом, Grundfos JP 6 представляет собой самовсасывающий центробежный насос для подачи чистой воды в автономных системах водоснабжения, полива и повышения давления. Эжекторная схема обеспечивает удаление воздуха из всасывающей магистрали, а центробежная гидравлика формирует стабильный расход и напор при корректных условиях эксплуатации. Мощность около 1,4 кВт, подача до 5 м3/ч и напор до 48 м позволяют применять агрегат в широком диапазоне хозяйственных задач. Компания «Олниса» поставляет Grundfos JP 6 и другое промышленное оборудование для инженерных и производственных систем. Поставка через «Олниса» позволяет обеспечить объекты насосным и другим промышленным оборудованием требуемых категорий.
