Электродвигатель Grundfos MGE для точного регулирования работы насосов

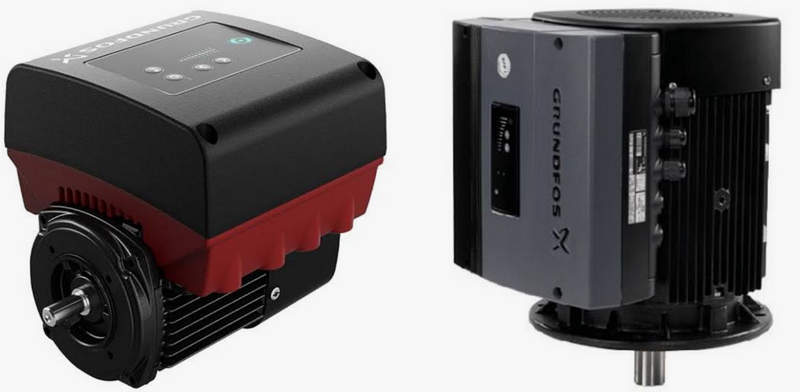

Grundfos MGE представляет собой электродвигатели с электронным управлением для привода насосного оборудования и регулирования рабочих параметров. Такие устройства объединяют электромеханическую часть и встроенный частотный преобразователь в одном корпусе. Это позволяет изменять частоту вращения, поддерживать напор, расход или перепад давления и снижать энергопотребление при неполной нагрузке. Конкретные параметры зависят от мощности и исполнения MGE.

Технические характеристики

Параметры MGE определяются мощностью, сетевым питанием и алгоритмами управления. Для типовых исполнений характерны следующие значения:

• номинальная мощность электродвигателя находится приблизительно в диапазоне от 0,25 до 22 кВт,
• питание маломощных версий может выполняться от однофазной сети 1×200–240 В, а трехфазных — от сети 3×380–480 В,
• частота питающей сети составляет 50 или 60 Гц,
• частота вращения регулируется электронно и для двухполюсных исполнений может достигать примерно 2900–4000 об/мин,
• степень защиты корпуса в большинстве промышленных исполнений соответствует IP55,
• класс изоляции обмоток обычно соответствует классу F,
• температура окружающего воздуха обычно находится в пределах от −20 до +40 C,
• встроенный преобразователь обеспечивает плавное изменение частоты и напряжения питания электродвигателя,
• электронная защита контролирует перегрузку, перегрев и недопустимое напряжение,
• управляющие входы могут использовать сигналы 0–10 В, 0/4–20 мА и цифровые команды в зависимости от версии,
• частота вращения изменяется по сигналу датчика давления, расхода, температуры или перепада давления,
• встроенные интерфейсы позволяют передавать рабочие состояния, аварийные сигналы и команды управления.

Принцип работы

Работа MGE основана на преобразовании сетевого напряжения в регулируемое напряжение требуемой частоты. Выпрямительный каскад формирует постоянное напряжение промежуточного звена, затем силовой инвертор создает трехфазную систему напряжений с заданной частотой. Контроллер сопоставляет измеряемый параметр с уставкой и изменяет скорость ротора. При уменьшении потребности системы частота снижается, насос работает с меньшей производительностью и потребляет меньше электроэнергии. При росте нагрузки частота увеличивается до уровня, необходимого для восстановления заданного параметра.

Режимы регулирования

Для MGE применяются типовые алгоритмы управления. Ниже перечислены основные режимы:

• поддержание постоянного давления по сигналу датчика,
• поддержание постоянного перепада давления между двумя точками системы,
• поддержание постоянного расхода по внешнему измерительному сигналу,
• работа по постоянной характеристике с заданной частотой вращения,
• пропорциональное регулирование давления при изменении расхода,
• управление по температуре технологической среды или контура,
• работа по внешней аналоговой уставке,
• дистанционный пуск и останов по цифровому входу,
• ограничение максимальной и минимальной частоты вращения,
• автоматический переход в защитный режим при выходе параметров за допустимые пределы.

Особенности конструкции

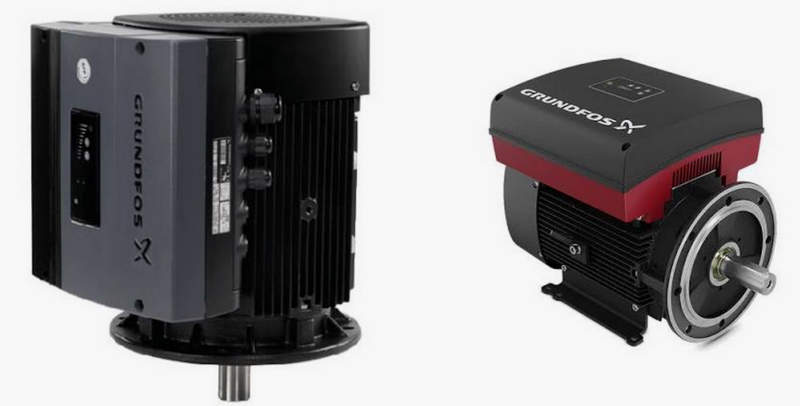

Grundfos MGE объединяет электродвигатель, силовую электронику, управляющий модуль и охлаждение. Электронный блок установлен на корпусе двигателя, что уменьшает длину силовых цепей между преобразователем и обмотками. Корпус выполняет механическую и теплоотводящую функции. Вентилятор охлаждает двигатель и электронный модуль, а температурные датчики контролируют нагрев силовых компонентов и обмоток. Подшипниковые узлы рассчитаны на продолжительную работу с переменной частотой вращения. Клеммная часть содержит силовые и сигнальные выводы, а электронная плата принимает команды от датчиков и внешней автоматики. В ряде исполнений предусмотрены панель управления и индикация. Компоновка позволяет использовать двигатель как самостоятельный регулируемый привод.

Области применения

MGE применяются там, где требуется автоматическое изменение производительности насоса. К основным направлениям относятся:

• системы отопления с переменной тепловой нагрузкой,
• циркуляционные контуры горячего и холодного водоснабжения,
• насосные установки повышения давления,
• системы кондиционирования и охлаждения,
• промышленные контуры транспортировки воды и технологических жидкостей,
• насосные станции с регулированием по давлению или расходу,
• системы подпитки и циркуляции,
• технологические установки с поддержанием заданного параметра,
• автоматизированные инженерные системы зданий и производственных объектов.

Таким образом, Grundfos MGE является регулируемым электроприводом, сочетающим электродвигатель и встроенный частотный преобразователь. Такая конструкция обеспечивает управление скоростью, поддержание технологических параметров и экономичную работу насосов при изменении нагрузки. Для конкретного исполнения учитываются мощность, напряжение питания, диапазон частоты вращения, тип входов и условия эксплуатации. Компания «Олниса» поставляет промышленное оборудование, включая электродвигатели и регулируемые приводы Grundfos MGE. Поставка доступна предприятиям, инженерным системам и инфраструктурным объектам по стране. «Олниса» поставляет промышленное оборудование для модернизации, ремонта и комплектации насосных установок.
