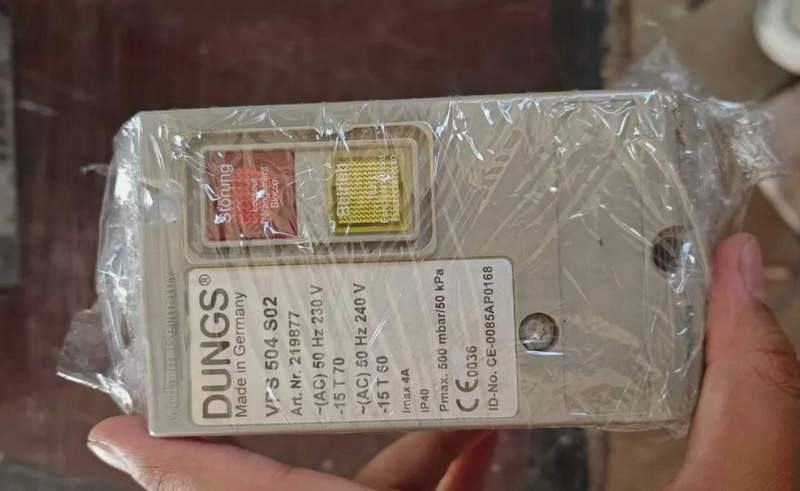

Блок контроля герметичности VPS 504 DUNGS для горелочных систем
Блок контроля VPS 504 DUNGS представляет собой автоматическое устройство проверки герметичности газовых клапанов, применяемое в составе газовых рамп, горелочных установок и теплотехнических агрегатов. Его задача заключается в контроле пространства между двумя последовательно установленными запорными клапанами до запуска горелки. При обнаружении недопустимого изменения давления система формирует аварийный сигнал и препятствует дальнейшему пуску оборудования.
Технические характеристики
Основные параметры блока определяют область его использования. Ниже перечислены типовые технические характеристики VPS 504 DUNGS:
- контролируемая среда — природный газ, сжиженный газ, городской газ и воздух при совместимости исполнения,
- время одного цикла проверки — обычно от 10 до 30 секунд в зависимости от контрольного объема и давления,
- степень электрической защиты корпуса — до IP54,
- электрическое подключение выполняется через клеммную группу,
- контрольный объем формируется между двумя автоматическими запорными органами,
- выходной сигнал успешного тестирования используется для разрешения запуска горелочного автомата.
Принцип работы
Алгоритм VPS 504 DUNGS основан на последовательной проверке герметичности двух запорных клапанов. Перед рабочим циклом блок анализирует давление в замкнутом объеме между клапанами, после чего при помощи встроенного узла создает контрольное давление. Затем система отслеживает его изменение в течение заданного интервала. Если давление остается в допустимых пределах, проверка считается успешной. При утечке давление изменяется быстрее расчетного значения, что приводит к блокировке разрешающего сигнала. Ключевыми этапами работы являются:
- проверка состояния электрических цепей и готовности блока,
- выдержка измерительного интервала,
- сравнение фактического изменения давления с допустимым порогом,
- переход в аварийное состояние при превышении допустимой утечки,
- повторный запуск контроля после устранения причины блокировки.
Особенности конструкции

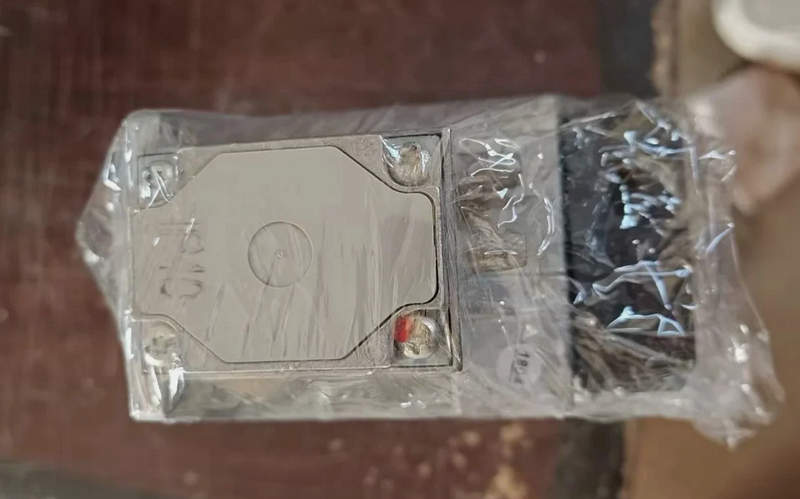

Конструктивно DUNGS VPS 504 выполнен как компактный блок для установки на газовую арматуру или рядом с клапанным блоком. В корпусе размещаются элементы формирования контрольного давления, чувствительный узел, коммутационная электроника и исполнительные контакты. Каналы давления соединяют устройство с межклапанным пространством. Электромеханическая часть рассчитана на многократные циклы контроля и работу в составе системы безопасности. Важными конструктивными элементами являются:
- корпус с электрическим отсеком и защищенными клеммами,
- измерительный тракт для регистрации изменения давления,
- встроенный узел создания контрольного давления,
- реле или электронная схема оценки результата проверки,
- контакты разрешения запуска и аварийной сигнализации,
- штуцеры или каналы связи с газовым трактом,
- элементы индикации состояния цикла,
- узлы крепления для совместной работы с газовыми клапанами.
Режимы и функциональные состояния
Работа устройства включает несколько последовательных состояний. Ниже представлены основные режимы блока контроля:
- режим ожидания, при котором устройство получает питание, но тест не инициирован,
- режим предварительной проверки электрической и пневматической готовности,
- режим формирования контрольного давления,
- режим стабилизации для исключения кратковременных переходных процессов,
- режим измерения утечки по изменению давления,
- режим успешного завершения с формированием сигнала допуска,
- режим повторного контроля после сброса блокировки.
Таким образом, контроль давления, временной алгоритм и выходные разрешающие контакты позволяют включать устройство в систему безопасного запуска горелочного оборудования. Такое решение особенно важно в установках, где надежное перекрытие газа должно подтверждаться перед рабочим циклом при эксплуатации. Компания «Олниса» осуществляет поставку блока контроля VPS 504 DUNGS и другого промышленного оборудования для предприятий различных отраслей. Поставка организуется для производственных, энергетических, инженерных и теплотехнических объектов. «Олниса» поставляет промышленное оборудование и компоненты газовой автоматики для комплектования и эксплуатации технологических систем.
