Датчик-реле давления газа DUNGS: точный контроль параметров газовых систем
Датчик-реле давления газа DUNGS применяется в газогорелочных установках, котлах, промышленных печах и автоматике для контроля повышения или понижения давления газовой среды. Прибор преобразует механическое воздействие давления на чувствительный элемент в дискретное электрическое переключение контактов. Такая схема позволяет использовать устройство как элемент защитной блокировки, запуска горелки и контроля газового клапана. В зависимости от исполнения реле DUNGS рассчитано на природный газ, сжиженный газ, воздух и неагрессивные газы.
Технические характеристики
Ниже перечислены типовые технические значения датчиков-реле давления газа DUNGS:
- диапазоны регулирования давления в разных исполнениях — примерно от 0,4 до 500 мбар,
- рабочее давление среды для ряда моделей — до 500 мбар,
- диапазон настройки малых реле — 0,4–3 мбар, 1–10 мбар, 2,5–50 мбар или 5–150 мбар,
- диапазон настройки моделей среднего давления — 20–300 мбар или 30–500 мбар,
- коммутируемое напряжение — до 250 В переменного тока при частоте 50–60 Гц,
- допустимая токовая нагрузка контактов — порядка 5–10 А,
- электрическая схема — переключающий контакт с общим, нормально замкнутым и нормально разомкнутым выводами,
- температура окружающей среды для большинства исполнений — приблизительно от −15 до +70 C,
- степень защиты корпуса у распространенных исполнений — IP54,
- присоединение давления — резьбовое или через предусмотренный штуцер,
- монтажное положение допускает несколько ориентаций с учетом коррекции уставки,
- гистерезис между точками включения и выключения определяется конструкцией мембраны и пружинного механизма.
Принципы и режимы работы
Работа прибора основана на сравнении фактического давления с установленной уставкой. Давление поступает во внутреннюю камеру и воздействует на эластичную мембрану. Ее перемещение передается на пружинно-рычажный механизм и микропереключатель. При достижении заданного значения состояние электрических контактов изменяется. После изменения давления до порога возврата контакты переходят в исходное положение. Гистерезис предотвращает частые переключения при колебаниях давления около уставки. Основные режимы использования реле можно представить следующим образом:
- контроль минимального давления — разрешение работы только при наличии требуемого давления газа,
- контроль максимального давления — размыкание цепи при превышении допустимого уровня,
- контроль перепада — применение соответствующего исполнения для сравнения двух давлений,
- контроль разрежения — использование моделей для работы с отрицательным относительным давлением,
- блокировочный режим — передача сигнала в автоматику безопасности для остановки горелки или закрытия клапана,
- сигнальный режим — формирование дискретного состояния для контроллера или реле.
Особенности конструкции

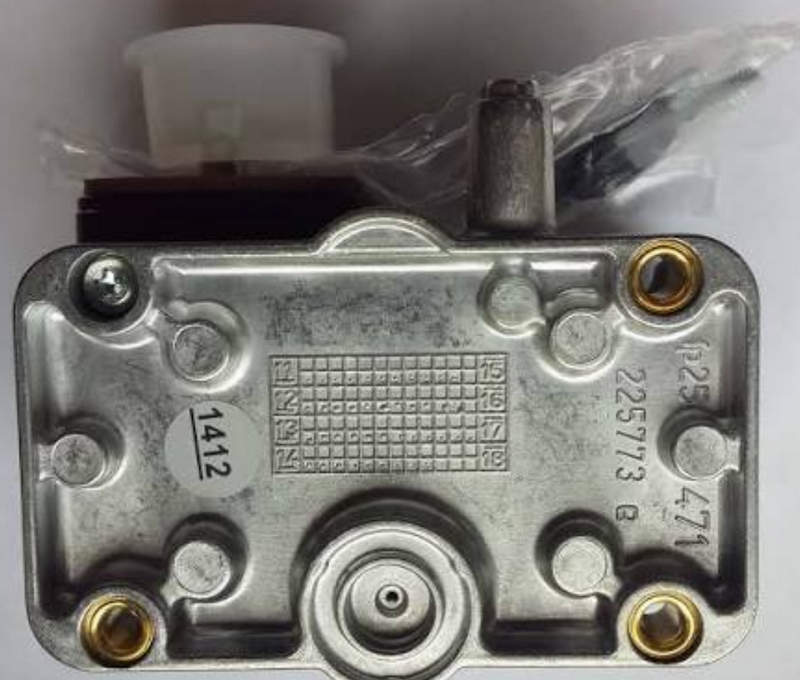

Конструкция датчика-реле DUNGS включает корпус, рабочую камеру, мембрану, регулирующую пружину, механизм передачи усилия, микропереключатель, регулировочный узел и электрические клеммы. Мембрана воспринимает изменение давления. Пружина создает противодействующее усилие, величина которого задается регулятором уставки. При перемещении мембраны рычажный механизм воздействует на контактную группу. Корпус защищает все внутренние элементы. В ряде исполнений съемная крышка обеспечивает доступ к шкале настройки. Газовая и электрическая части конструктивно разделены, что важно для применения в составе горелочных систем.
Области применения
Датчики-реле DUNGS используются там, где требуется дискретный контроль давления газа или воздуха. К типовым областям относятся:
- газовые горелки промышленного и коммунального назначения,
- газовые рампы котельных и теплогенераторных установок,
- линии подачи природного и сжиженного газа,
- промышленные печи и сушильные установки,
- системы контроля давления воздуха вентилятора перед розжигом,
- узлы контроля герметичности и безопасности газовых клапанов,
- автоматизированные установки с дискретными входами контроллеров,
- технологические линии, где давление газа является условием разрешения рабочего цикла.
Таким образом, датчик-реле давления газа DUNGS является элементом газовой автоматики, который обеспечивает дискретный контроль давления и передает электрический сигнал при достижении установленного порога. Мембранно-пружинный принцип работы делает устройство простым по конструкции, а различные диапазоны регулирования позволяют применять его на газовых рампах, горелках, котлах и промышленных установках. Использование реле помогает формировать логические условия безопасного запуска и остановки оборудования. Компания «Олниса» поставляет датчики-реле давления газа DUNGS и промышленное оборудование для предприятий. Поставка продукции DUNGS через «Олниса» позволяет комплектовать объекты необходимыми компонентами газовой автоматики и поддерживать наличие требуемых устройств в составе оборудования.
