Газовый шланг GOK — надежное соединение для газового оборудования

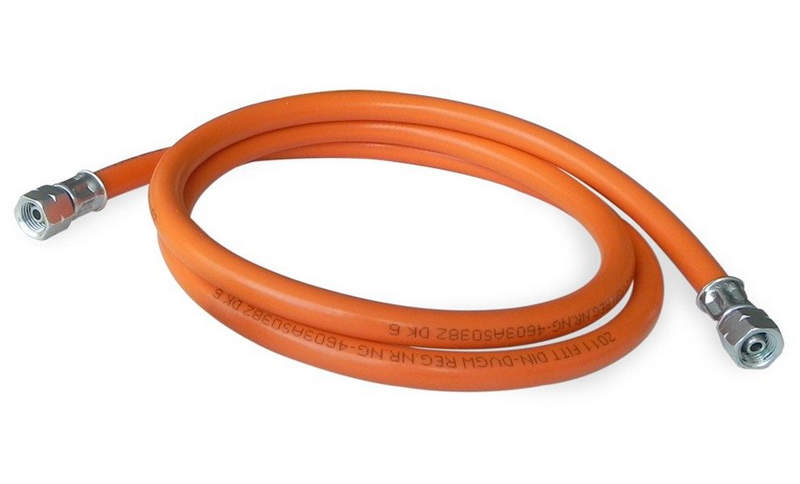

Газовый шланг GOK представляет собой гибкий элемент для передачи сжиженных углеводородных газов между баллоном, регулятором, арматурой и потребляющим оборудованием. Он обеспечивает герметичное соединение и подвижность участка газовой линии для монтажа. Конструкция рассчитана на давление, температурные колебания, изгибы и контакт с пропаном, бутаном либо их смесями.

Технические характеристики

Основные параметры газовых шлангов GOK включают в себя:

• рабочая среда — сжиженные углеводородные газы пропан, бутан и их смеси,
• номинальное рабочее давление распространенных исполнений — до 10 бар, отдельные низконапорные варианты применяются после регуляторов на 30, 37 или 50 мбар,
• испытательное давление для ряда рукавов может составлять около 30 бар,
• внутренний диаметр гибкой части обычно находится в диапазоне примерно от 6 до 10 миллиметров,
• наружный диаметр с учетом толщины стенки и армирования может составлять ориентировочно от 12 до 18 миллиметров,
• длина серийных шлангов может составлять 0,4; 0,75; 1,0; 1,5; 2,0 и более метров,
• типовой температурный диапазон резиновых рукавов — приблизительно от минус 30 до плюс 70 градусов Цельсия,
• присоединение выполняется резьбовыми гайками, штуцерами или комбинированными концевиками; распространены размеры G 1/4, G 3/8 и другие варианты,
• герметизация обеспечивается конусом, прокладкой либо уплотнительным элементом конкретного фитинга,
• ресурс зависит от частоты изгибов, температуры, ультрафиолета и механических нагрузок.

Принцип работы

Работа газового шланга основана на герметичной передаче газа по гибкому каналу от источника к регулирующей или потребляющей аппаратуре. Ниже перечислены основные этапы:

• газ поступает во внутреннюю полость после открытия вентиля,
• давление воспринимается внутренним слоем и армирующей структурой,
• армирование ограничивает радиальное расширение и стабилизирует геометрию,
• концевые фитинги формируют герметичный переход к арматуре,
• при изгибе корпус сохраняет проходное сечение в пределах допустимого радиуса,
• на выходе газ направляется к регулятору, клапану, горелке или другому элементу системы.

Особенности конструкции

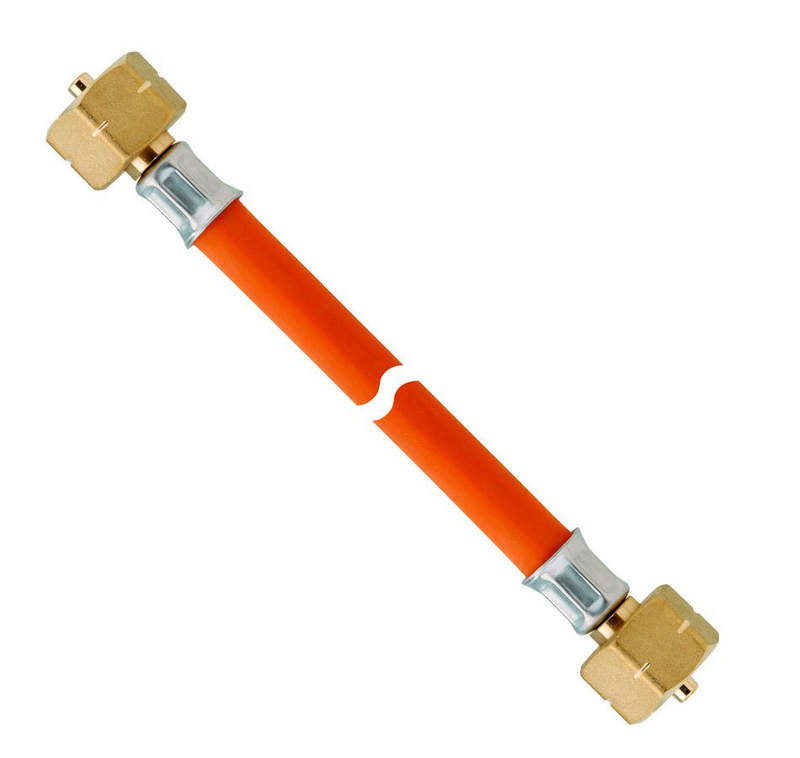

Конструктивно газовый шланг GOK состоит из гибкого рукава и закрепленных на концах присоединительных элементов. Внутренний слой формирует газонепроницаемый канал и выполняется из материала, устойчивого к углеводородной среде. Средняя зона может содержать текстильное или другое армирование, воспринимающее нагрузку от давления и ограничивающее увеличение диаметра. Наружный слой защищает от истирания, загрязнения и атмосферного воздействия. Металлические концевики фиксируются опрессовкой либо другим технологическим способом, исключающим отделение фитинга от рукава. Резьбовая часть должна соответствовать ответной детали по диаметру, шагу, направлению резьбы и типу уплотнения. При эксплуатации недопустимы перекручивание рукава вокруг продольной оси, заломы, натяжение между неподвижными точками и размещение в зоне прямого нагрева. Радиус изгиба должен сохранять внутренний проход без пережатия стенок.

Режимы и условия эксплуатации

Надежность шланга зависит не только от давления, но и от режима применения. Ключевыми условиями являются следующие положения:

• эксплуатация только с газовой средой, для которой предназначен материал рукава,
• работа в пределах давления, указанного для конкретного исполнения,
• исключение контакта с открытым пламенем и поверхностями, нагретыми выше допустимой температуры,
• монтаж без осевого натяжения и без скручивания,
• сохранение свободного изгиба без резких переломов,
• регулярный визуальный контроль наружной оболочки и концевых соединений,
• замена изделия при появлении трещин, потертостей, вздутий, следов старения, деформации фитингов или нарушении герметичности,
• проверка соединений на утечки после монтажа разрешенным способом без использования открытого огня.

Области применения

Газовые шланги GOK используются в системах, где между элементами требуется гибкое соединение. Ниже перечислены основные области применения:

• подключение баллонов со сжиженным газом к регуляторам давления,
• соединение регуляторов с газовыми приборами и горелочными устройствами,
• компоновка мобильных и переносных газовых установок,
• применение в системах обогрева, приготовления пищи и технологического нагрева,
• использование в коммерческих и промышленных установках на пропане и бутане,
• формирование гибких участков между неподвижными компонентами газовой арматуры.

Таким образом, газовый шланг GOK является важным соединительным элементом систем подачи сжиженного газа. Его работоспособность определяется прочностью рукава, армированием, герметичностью фитингов и соответствием давления, температуры и присоединительных размеров условиям эксплуатации. Монтаж без перегибов и скручивания, контроль оболочки и своевременная замена поддерживают надежность газовой линии. Компания «Олниса» осуществляет поставку промышленного оборудования и компонентов, включая газовую арматуру и соединительные элементы GOK. Поставка организуется для предприятий и организаций, которым требуются изделия для эксплуатации, ремонта и комплектации газовых систем. «Олниса» поставляет оборудование по территории страны в соответствии с заказанными позициями и объемами.
