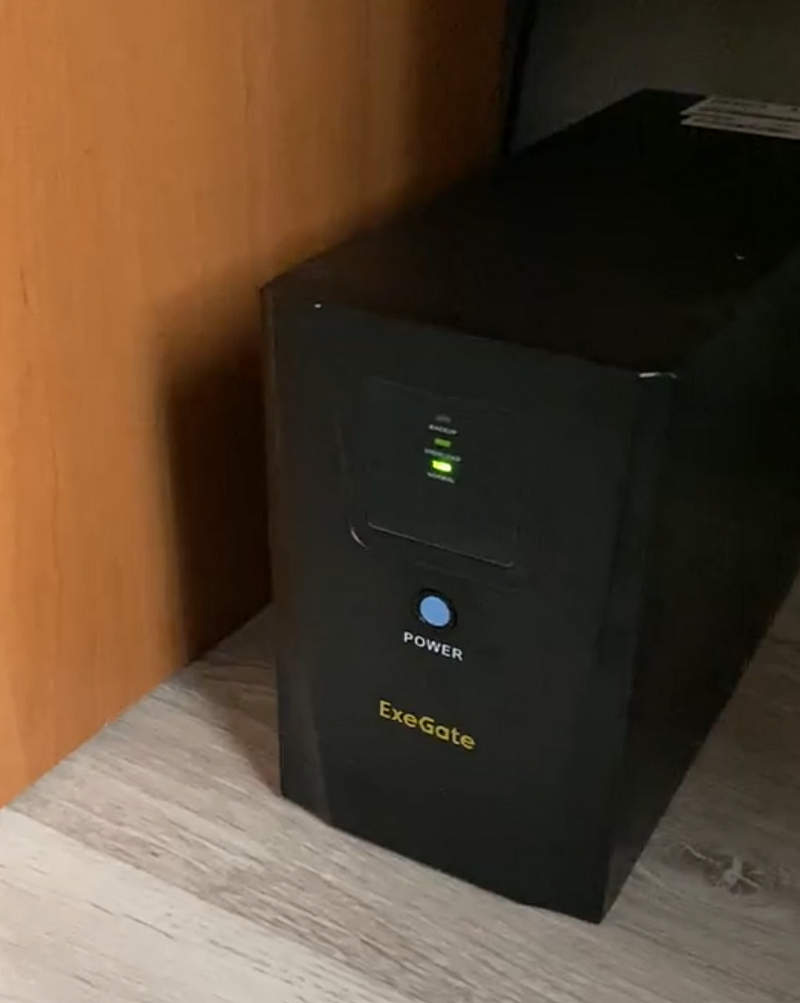

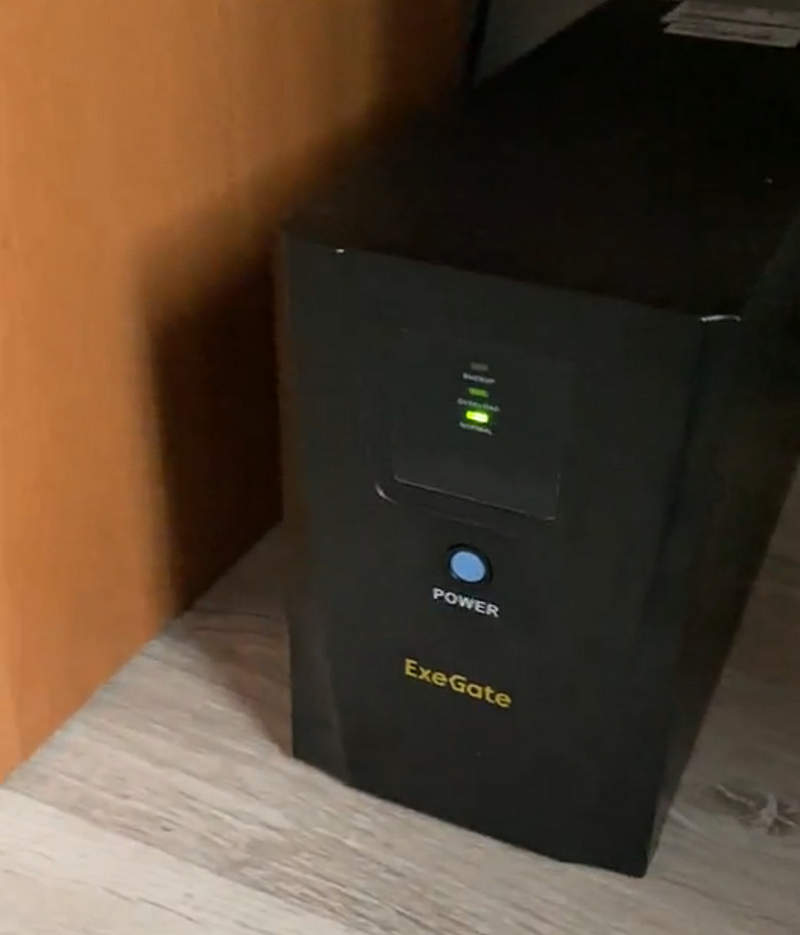

ИБП ExeGate LLB 3000: надежная защита оборудования от перебоев электропитания
ExeGate LLB 3000 предназначен для поддержания электроснабжения нагрузки при нарушениях параметров сети и полном исчезновении входного напряжения. Устройство относится к линейно-интерактивным ИБП и сочетает автоматическую стабилизацию, аккумуляторное резервирование, фильтрацию импульсных помех и электронную защиту силовых цепей.
Технические характеристики
Ниже перечислены основные электрические параметры ExeGate LLB 3000 для сетевого и автономного режимов:
- номинальная полная мощность — 3000 В·А,
- активная мощность нагрузки — до 1800 Вт,
- номинальное входное напряжение — 220 В переменного тока,
- рабочая частота сети — 50 Гц,
- форма выходного сигнала при питании от батарей — аппроксимированная синусоида,
- время переключения на аккумуляторное питание — обычно 2–6 мс,
- выходное напряжение в сетевом режиме — около 220 В,
- выходная частота в автономном режиме — приблизительно 50 Гц,
- автоматическая регулировка напряжения AVR — повышение или понижение уровня без перехода на батареи,
- аккумуляторная система — герметичные свинцово-кислотные батареи напряжением 12 В,
- типичное время заряда после глубокого разряда — около 6–8 ч,
- защита от перегрузки — электронная с отключением выхода при превышении допустимой мощности,
- защита от короткого замыкания — с быстрым разрывом силовой цепи,
- звуковая индикация — работа от батарей, разряд, перегрузка и аварийное состояние,
- световая или дисплейная индикация — состояние сети, батареи, нагрузки и режима питания,
- диапазон рабочих температур — ориентировочно от 0 до +40 C,
- относительная влажность при эксплуатации — до 90 % без образования конденсата.
Принцип работы и режимы
ИБП контролирует входное напряжение и автоматически выбирает режим питания. При нормальной сети нагрузка питается через тракт стабилизации, а зарядный узел поддерживает батареи. При отклонениях, которые способен скорректировать AVR, ИБП изменяет уровень напряжения без расходования ресурса батарей. Если сеть выходит за допустимый диапазон или исчезает, инвертор формирует переменное напряжение из энергии аккумуляторного блока. Ключевыми режимами работы являются следующие:
- сетевой режим — питание нагрузки от сети с контролем напряжения и частоты,
- режим AVR — автоматическое повышение или понижение напряжения без разряда аккумуляторов,
- автономный режим — питание нагрузки от батарей через инвертор,
- режим заряда — восстановление ёмкости аккумуляторов встроенным зарядным узлом,
- режим перегрузки — ограничение или отключение выхода при превышении допустимой мощности,
- аварийный режим — защитное отключение при коротком замыкании, перегреве или критическом разряде батарей.
Особенности конструкции
Конструктивно ExeGate LLB 3000 включает силовой трансформатор, инверторный каскад, зарядное устройство, автоматический регулятор напряжения, блок управления, коммутационные элементы, аккумуляторный модуль, систему индикации и выходные разъёмы. Корпус защищает узлы и отводит тепло. Силовые и управляющие цепи разделены, что уменьшает влияние помех на контроллер. Инвертор преобразует постоянное напряжение батарей в переменное, а микроконтроллер отслеживает состояние сети, заряд аккумуляторов, ток потребления и признаки аварий. Система AVR использует ступенчатое изменение коэффициента трансформации, поэтому устройство компенсирует умеренное понижение или повышение входного напряжения без частых переходов на батарейное питание. Это уменьшает число циклов разряда и продлевает ресурс аккумуляторов. Встроенные фильтры подавляют высокочастотные импульсы, а температурный контроль предотвращает длительную работу силовых элементов при опасном нагреве.
Области применения
Ниже перечислены основные группы оборудования, для которых ИБП данного класса может использоваться как резервный источник питания:
- рабочие станции и персональные компьютеры,
- серверы начального уровня и сетевые хранилища,
- маршрутизаторы, коммутаторы и телекоммуникационные узлы,
- системы видеонаблюдения и регистраторы,
- контроллеры промышленной автоматики,
- кассовые терминалы и периферийное оборудование,
- измерительные приборы и лабораторная электроника,
- локальные узлы связи и диспетчерские системы.
Таким образом, ExeGate LLB 3000 представляет собой линейно-интерактивный источник бесперебойного питания мощностью 3000 В·А, рассчитанный на защиту оборудования от провалов напряжения, кратковременных отключений и сетевых возмущений. Сочетание AVR, аккумуляторного резервирования, электронных защит и контроля режимов делает устройство пригодным для ответственных нагрузок. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку ИБП ExeGate LLB 3000 вместе с другой электротехнической продукцией. Поставки выполняются предприятиям и организациям.
