Eliwell ID 961: электронный контроллер для температурного регулирования
Eliwell ID 961 относится к электронным терморегуляторам для поддержания температуры в холодильном и технологическом оборудовании. Устройство измеряет сигнал датчика, сравнивает фактическое значение с установленной точкой и управляет цепью компрессора либо другого агрегата. Работа основана на дискретном регулировании с дифференциалом, временными задержками и защитными функциями.
Технические характеристики
Ниже перечислены основные параметры Eliwell ID 961:
- формат корпуса 74 × 32 мм для щитового монтажа,
- монтажный вырез примерно 71 × 29 мм,
- глубина корпуса порядка 60 мм,
- диапазон отображения температуры обычно от -50 до +140 C в зависимости от типа датчика и конфигурации,
- рабочий диапазон для NTC-датчика ориентировочно от -50 до +110 C,
- рабочий диапазон для PTC-датчика ориентировочно от -50 до +140 C,
- дискретность индикации 1 C либо 0,1 C при соответствующей настройке,
- точность измерения порядка ±0,5 C,
- один основной релейный выход для управления холодильной или нагревательной нагрузкой,
- коммутационная способность релейного выхода до 8(4) А при 250 В переменного тока для типового исполнения,
- напряжение питания в зависимости от модификации 230 В переменного тока либо 12 В переменного/постоянного тока,
- частота питающей сети для сетевой версии 50/60 Гц,
- фронтальная степень защиты до IP65,
- температура эксплуатации электронной части ориентировочно от -5 до +55 C,
- температура хранения примерно от -30 до +85 C,
- относительная влажность при эксплуатации обычно 10–90 % без конденсации.
Особенности конструкции

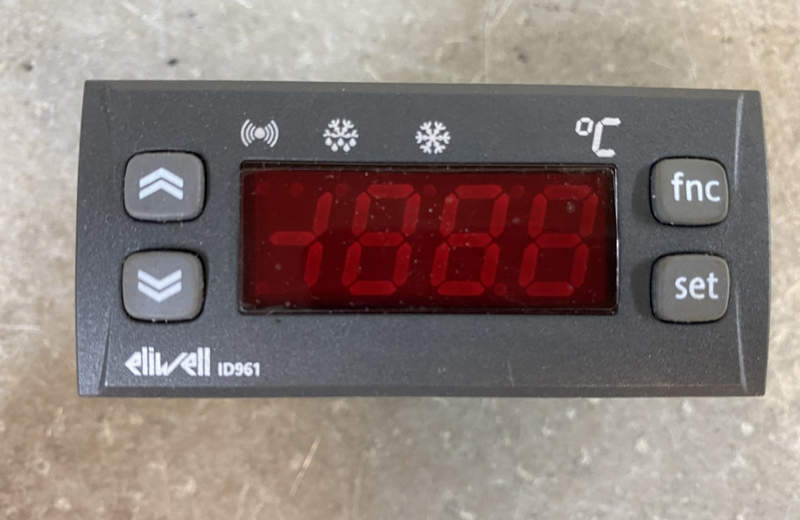

Контроллер выполнен в компактном корпусе для панельного монтажа. На лицевой стороне размещены цифровой индикатор и клавиши настройки, через которые задаются уставка, дифференциал, задержки и сервисные параметры. Плата объединяет измерительный тракт, микроконтроллер, питание и выходное реле. Температурный датчик подключается к измерительному входу, а его сигнал преобразуется в цифровое значение температуры. Релейный контакт отделяет управляющую электронику от силовой цепи. Панельное исполнение обеспечивает визуальный контроль температуры.
Режимы и принципы работы
Ключевые алгоритмы контроллера связаны с термостатированием, защитой компрессора и обработкой аварийных состояний:
- режим охлаждения включает выход при превышении заданной температуры с учетом установленного дифференциала,
- режим нагрева при соответствующей конфигурации изменяет логику переключения реле на противоположную,
- управление по уставке Set задает основное значение регулируемой температуры,
- параметр дифференциала определяет разницу между температурой включения и отключения выхода,
- задержка после подачи питания исключает немедленный запуск нагрузки после восстановления электроснабжения,
- минимальное время между включениями ограничивает частоту пусков компрессора,
- задержка повторного включения снижает вероятность пуска при неустановившемся давлении хладагента,
- коррекция показаний датчика компенсирует небольшое систематическое отклонение измерительного канала,
- верхний и нижний пределы уставки ограничивают диапазон пользовательского регулирования,
- аварийная обработка ошибки датчика отключает нагрузку либо переводит выход в заданный цикл в зависимости от параметров,
- индикация состояния реле показывает момент подачи команды на исполнительное устройство,
- блокировка клавиатуры предотвращает случайное изменение настроек.
Области применения
Контроллер используют там, где требуется устойчивое поддержание температуры одним исполнительным каналом. Ниже перечислены характерные направления применения:
- холодильные шкафы и среднетемпературные камеры,
- морозильное оборудование при допустимом диапазоне датчика,
- торговые витрины и охлаждаемые прилавки,
- небольшие моноблочные холодильные агрегаты,
- технологические шкафы с термостатированием,
- установки охлаждения жидкостей и технологических зон,
- оборудование пищевой промышленности с дискретным температурным регулированием,
- автоматизированные системы, где контроллер работает как локальный термостат исполнительной цепи.
Таким образом, Eliwell ID 961 — электронный контроллер одноканального температурного регулирования. Его работа основана на измерении температуры, сравнении с заданной уставкой, переключении релейного выхода и применении защитных временных алгоритмов. Параметры диапазона измерения, коммутационной способности, питания и условий эксплуатации позволяют использовать устройство в типовых холодильных и технологических системах. Компания «Олниса» поставляет контроллеры Eliwell ID 961 и другое промышленное оборудование предприятиям различных отраслей. Поставка через «Олниса» позволяет централизованно получать компоненты автоматизации и температурного контроля.
