Реверсивные рубильники DEKraft: функциональность и преимущества применения

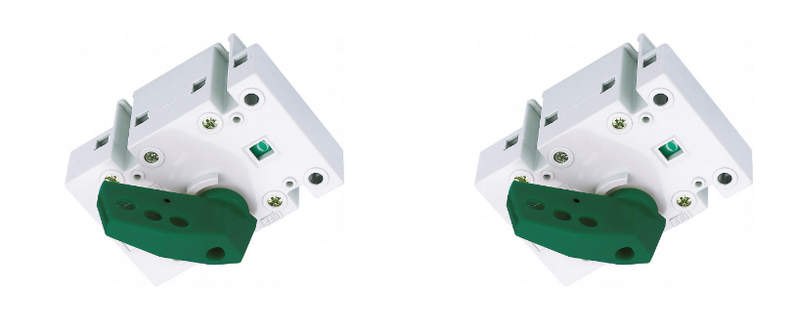

Реверсивный рубильник DEKraft относится к низковольтным аппаратам, предназначенным для переключения электрической нагрузки между двумя независимыми источниками питания. Устройство применяется там, где требуется изменение схемы питания без одновременного соединения вводов. Аппарат объединяет функции выключения, разъединения и переключения, формируя разрыв цепи. В зависимости от исполнения рубильник используется в однофазных и трехфазных системах, щитах и шкафах резервного электроснабжения.
Технические характеристики
Для реверсивных рубильников DEKraft характерны исполнения с разными токами и числом полюсов. Ниже перечислены типовые технические показатели:
- номинальный рабочий ток — от 16 до 1600 А в зависимости от серии и исполнения,
- номинальное рабочее напряжение — до 400–690 В переменного тока,
- номинальная частота сети — 50 или 60 Гц,
- число полюсов — 2, 3 или 4,
- коммутационные положения — I–0–II,
- категория применения — преимущественно AC-22A или AC-23A в зависимости от исполнения,
- номинальное импульсное выдерживаемое напряжение — типично до 8 кВ,
- электрическая износостойкость — тысячи циклов при нормируемой нагрузке,
- механическая износостойкость — до десятков тысяч операций переключения,
- температура эксплуатации — ориентировочно от −25 до +55 C для распространенных исполнений,
- монтаж — на панель, DIN-рейку либо через дверной привод в зависимости от исполнения.
Принципы и режимы работы
Работа рубильника основана на механическом перемещении контактной системы. Переключение выполняется так, чтобы один источник был полностью отключен до присоединения второго. Это исключает параллельное соединение вводов. Ключевые режимы представлены ниже:
- положение I — нагрузка соединена с первым источником питания,
- положение 0 — оба источника отключены от нагрузки, силовая цепь разомкнута,
- положение II — нагрузка соединена со вторым источником питания,
- переход I–0–II — переключение выполняется через обязательное нейтральное положение,
- ручное управление — оператор изменяет положение привода рукояткой,
- вынесенное ручное управление — вращение передается через вал на механизм внутри шкафа.
Особенности конструкции

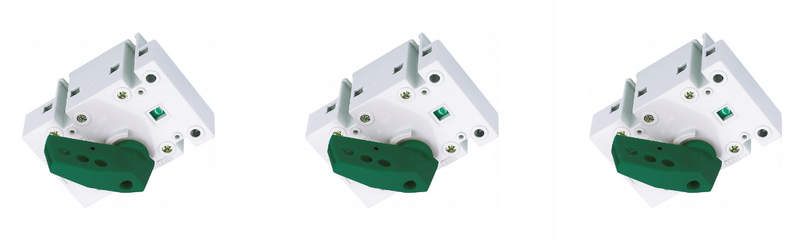

Конструкция реверсивного рубильника DEKraft строится вокруг двух независимых контактных групп, объединенных механической блокировкой. Силовые контакты выполняются из проводящих материалов и рассчитаны на многократное замыкание и размыкание цепи. Подвижные элементы синхронно перемещаются общим приводом, поэтому все полюса изменяют состояние одновременно. Механическая блокировка препятствует одновременному включению двух вводов. Корпус из электроизоляционного материала разделяет токоведущие элементы и поддерживает электрическую прочность между полюсами. Привод может располагаться на корпусе либо выводиться на дверь распределительного шкафа через вал. Во втором случае аппарат остается внутри оболочки, а оператор управляет им снаружи. Рукоятка имеет четкую фиксацию трех положений I–0–II, что снижает вероятность неопределенного состояния контактов. В четырехполюсных исполнениях одновременно переключаются три фазных проводника и нейтраль. Клеммные узлы рассчитаны на подключение проводников соответствующего сечения и устойчивый прижим.
Области применения
Реверсивные рубильники используются в системах, где требуется контролируемое и механически однозначное переключение питания. Ниже представлены основные направления применения:
- главные распределительные щиты промышленных и коммерческих объектов,
- вводно-распределительные устройства зданий,
- шкафы резервного электроснабжения,
- переключение между основной сетью и резервным генератором,
- системы технологического оборудования,
- щиты питания насосных, вентиляционных и компрессорных установок,
- цепи, где необходимо ручное переключение между двумя независимыми вводами,
- системы, где требуется полное отключение нагрузки в промежуточном положении 0.
Таким образом, реверсивный рубильник DEKraft представляет собой надежный аппарат для ручного переключения нагрузки между двумя источниками питания. Его работа основана на механически заблокированной контактной системе, исключающей одновременное соединение вводов, а алгоритм I–0–II обеспечивает однозначное состояние силовой цепи. Исполнение определяется номинальным током, рабочим напряжением, числом полюсов, категорией применения и способом монтажа. Компания «Олниса» поставляет реверсивные рубильники DEKraft для промышленных, инфраструктурных и коммерческих систем электроснабжения. Поставки позволяют комплектовать распределительные щиты и электротехнические шкафы аппаратами для переключения основной и резервной линий. «Олниса» выступает поставщиком промышленного оборудования и обеспечивает поставку продукции DEKraft для электрических установок.
