Циркуляционные насосы Grundfos UPS для эффективного отопления
Циркуляционные насосы Grundfos UPS применяются в системах отопления для принудительного перемещения теплоносителя по замкнутому контуру. Они создают перепад давления, обеспечивающий циркуляцию через котел, трубопроводы, радиаторы и теплообменники. Серия UPS относится к насосам с мокрым ротором: вращающиеся элементы охлаждаются и смазываются перекачиваемой жидкостью. Такая схема снижает шум и подходит для длительной непрерывной эксплуатации.

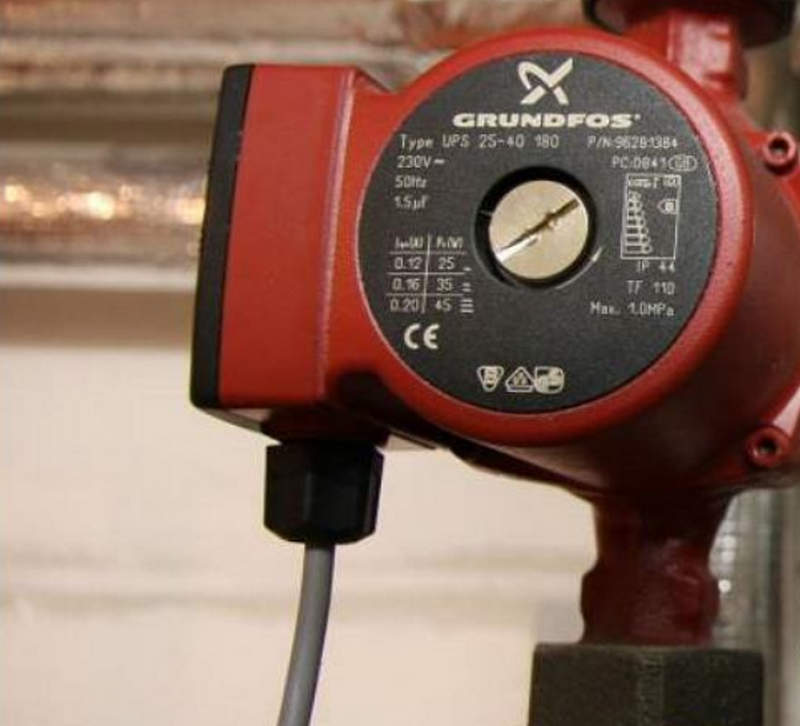

Технические характеристики
Ниже перечислены рабочие параметры насосов Grundfos UPS, характерные для распространенных исполнений серии:
- потребляемая электрическая мощность — ориентировочно от 25 до 245 Вт,
- максимальный напор типичных моделей — до 12 м водяного столба,
- максимальное рабочее давление большинства отопительных исполнений — 10 бар,
- допустимая температура перекачиваемой среды — обычно от −25 до +110 C,
- температура окружающего воздуха — как правило, до +40 C,
- монтажная длина распространенных исполнений — 130 или 180 мм,
- условный проход патрубков в зависимости от модели — примерно от DN 15 до DN 50,
- тип соединения — резьбовой либо фланцевый,
- рабочая среда — чистая вода или совместимый водный раствор гликоля без абразивных частиц.
Гидравлическая работа определяется сочетанием расхода и напора. При снижении сопротивления сети расход возрастает, а напор уменьшается; при повышении сопротивления рабочая точка смещается к меньшему расходу. Три ступени частоты вращения позволяют изменять характеристику насоса без внешнего преобразователя частоты. Первая ступень дает минимальную производительность, вторая — промежуточную, третья — максимальную для исполнения.

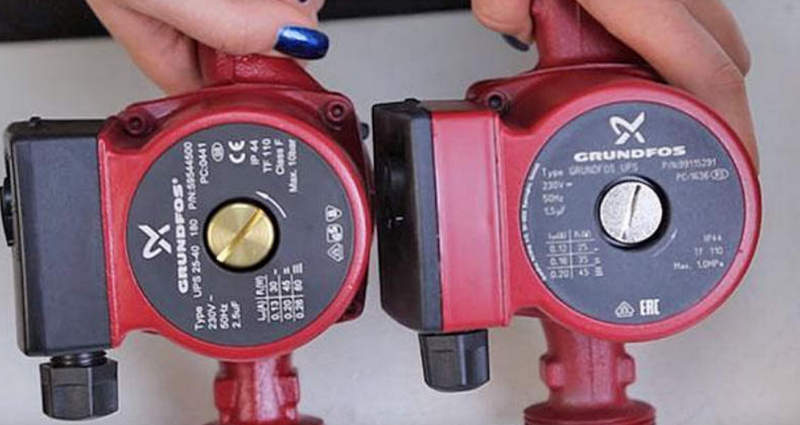

Особенности конструкции
Конструкция Grundfos UPS основана на схеме с мокрым ротором, при которой ротор двигателя и рабочее колесо находятся в зоне, омываемой теплоносителем. Вал опирается на подшипники скольжения, смазываемые перекачиваемой жидкостью. Статор отделен от гидравлической части защитной гильзой, предотвращающей контакт обмоток с водой. Центробежное рабочее колесо передает жидкости механическую энергию, а корпус преобразует часть скорости потока в статическое давление. Корпус отопительных версий обычно выполняется из чугуна, а контактирующие с жидкостью элементы — из коррозионно-стойких материалов. На клеммной коробке размещаются электрические соединения и переключатель скоростей.
Режимы и принцип работы
Ниже представлены основные режимы эксплуатации насосов серии UPS:
- первая скорость — пониженная частота вращения для контуров с небольшим сопротивлением и умеренной тепловой нагрузкой,
- вторая скорость — промежуточный режим для стабильных отопительных контуров,
- третья скорость — максимальная частота вращения для систем с повышенным сопротивлением или протяженными трассами,
- непрерывная работа — длительная циркуляция теплоносителя при постоянном электропитании и заполненной гидравлической части,
- пуск после простоя — запуск после проверки заполнения системы и свободного вращения ротора,
- работа с водно-гликолевой смесью — режим с учетом повышенной вязкости теплоносителя и совместимости состава с материалами насоса.
Принцип действия основан на центробежном ускорении жидкости. Теплоноситель поступает во входную область рабочего колеса, захватывается лопатками и перемещается к периферии. Возникающее давление формирует поток по трубопроводу, а разность давлений между входом и выходом поддерживает движение жидкости по контуру. Насос не создает тепловую энергию, а транспортирует нагретый теплоноситель к отопительным приборам.
Области применения
Основные системы, в которых используются насосы Grundfos UPS имеют следующее применение:
- котельные установки малой и средней мощности,
- системы с бойлерами косвенного нагрева,
- циркуляционные контуры теплообменников,
- однотрубные и двухтрубные отопительные сети,
- смесительные узлы и распределительные коллекторы,
- локальные контуры теплоснабжения инженерного оборудования.
Для стабильной работы систему заполняют теплоносителем и удаляют воздух. Сухой ход нежелателен, поскольку жидкость охлаждает и смазывает ротор. Перед насосом в загрязняемых системах устанавливают фильтр грубой очистки. Направление потока должно совпадать со стрелкой на корпусе. После простоя проверяют свободное вращение ротора. Избыточная скорость может вызывать шум в арматуре, а недостаточная — снижение расхода и неравномерный прогрев приборов.
Таким образом, насосы Grundfos UPS представляют собой циркуляционные агрегаты с мокрым ротором, трехступенчатым регулированием и центробежным принципом действия. Они рассчитаны на перемещение теплоносителя в отопительных контурах, где важны стабильный расход и малошумная работа.
