Мощный ИБП ExeGate Master AV 10000 для стабильной работы электрооборудования
Exegate Master AV 10000 представляет собой мощный однофазный стабилизатор напряжения, предназначенный для поддержания допустимого уровня питания электротехнического оборудования при колебаниях параметров сети. Номинальная мощность составляет 10000 ВА. Основная задача стабилизатора заключается в автоматическом изменении коэффициента трансформации и формировании выходного напряжения, близкого к установленному значению даже при отклонениях напряжения на входе.
Технические характеристики
Ниже перечислены основные параметры Exegate Master AV 10000, определяющие электрические возможности и условия его эксплуатации:
- номинальная полная мощность — 10000 ВА,
- тип питающей сети — однофазная сеть переменного тока,
- номинальное входное напряжение — 220 В,
- рабочий диапазон входного напряжения — ориентировочно от 140 до 260 В,
- номинальное выходное напряжение — 220 В,
- допустимое отклонение выходного напряжения — порядка ±8 %,
- номинальная частота сети — 50 Гц,
- допустимый рабочий диапазон частоты — приблизительно 45–55 Гц,
- коэффициент полезного действия при штатной нагрузке — до 98 %,
- максимальная подключаемая нагрузка — до 10 кВА при номинальных условиях сети,
- рабочая температура окружающей среды — примерно от 0 до +40 C,
- защита от перегрузки — электронная с отключением выходной цепи,
- защита от короткого замыкания — автоматическое прекращение питания нагрузки,
- защита от чрезмерного входного напряжения — отключение при выходе параметра за допустимый предел,
- защита от пониженного входного напряжения — блокировка работы при недостаточном уровне питания,

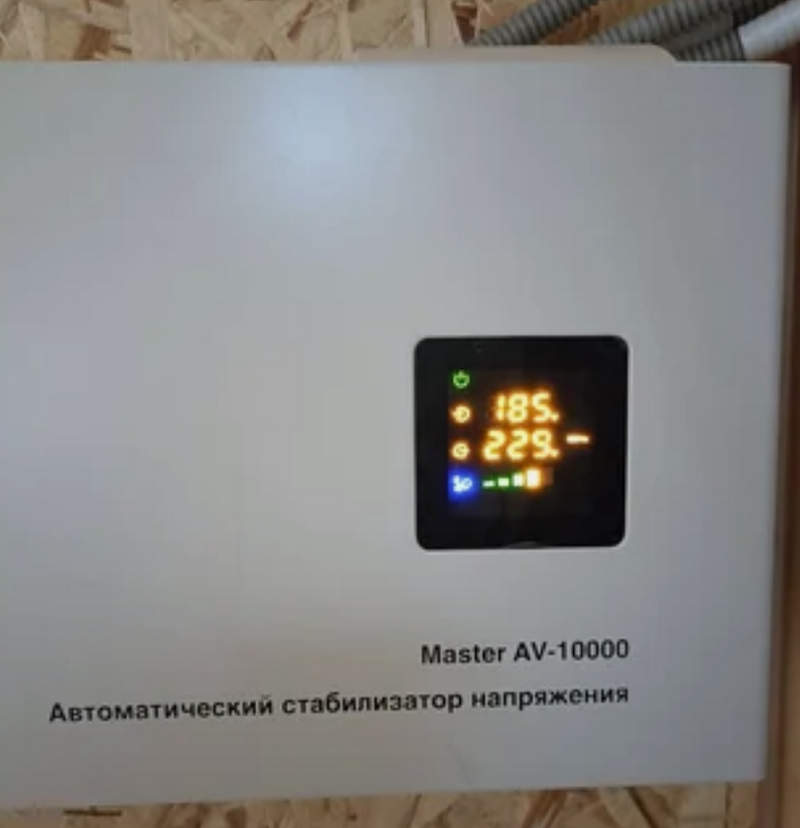

- индикация состояния — цифровая или светодиодная.
Принципы и режимы работы
Работа устройства основана на непрерывном контроле входного напряжения и ступенчатой коррекции его уровня. Схема сравнивает измеренное значение с допустимым диапазоном и переключает отводы автотрансформатора. При снижении входного напряжения коэффициент трансформации повышается, а при его росте — уменьшается. Такое регулирование позволяет удерживать выходной параметр в пределах, пригодных для питания подключённого оборудования. Дополнительный контроль необходим для исключения подачи на нагрузку напряжения, выходящего за установленные пределы. После нормализации параметров сеть подключается повторно с предусмотренной задержкой. К основным режимам работы относятся следующие состояния:
- нормальный режим — питание нагрузки при входном напряжении внутри рабочего диапазона,
- режим повышения — компенсация пониженного напряжения сети за счёт подключения повышающей ступени,
- режим понижения — уменьшение завышенного напряжения посредством переключения трансформаторной секции,
- режим защитного отключения — разрыв выходной цепи при аварийных параметрах,
- режим задержки включения — кратковременная пауза перед подачей напряжения после восстановления сети,
- режим перегрузки — контроль тока с последующим отключением при превышении допустимой мощности.
Особенности конструкции

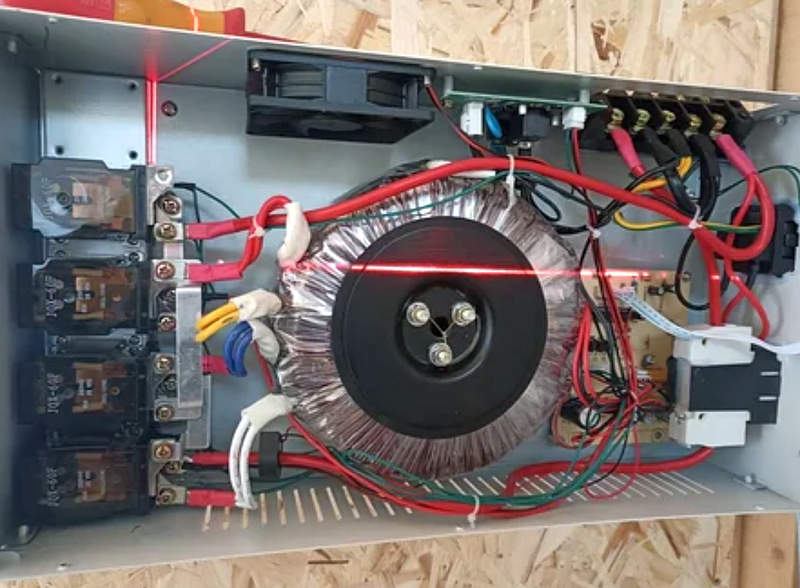

Конструктивно Exegate Master AV 10000 объединяет силовой автотрансформатор, коммутационные элементы, плату управления, измерительный контур и защитные узлы. Автотрансформатор является основным силовым компонентом: набор его отводов позволяет изменять коэффициент преобразования без полного гальванического разделения входной и выходной цепей. Коммутацию выполняют силовые реле. Плата управления анализирует напряжение и контролирует аварийные ситуации. Тепловой режим силовой части зависит от величины нагрузки и продолжительности работы, поэтому корпус и предусматривает свободный воздухообмен. Корпус служит одновременно механической защитой и элементом теплоотвода. Вентиляционные отверстия обеспечивают удаление тепла, возникающего в обмотках и силовых компонентах. Органы индикации позволяют визуально контролировать наличие входного питания, состояние стабилизации, уровень выходного напряжения и срабатывание защитных функций. Переключение ступеней происходит автоматически и не требует действий оператора.
Области применения
Ниже перечислены типичные направления эксплуатации устройства:
- защита бытовой техники в домах и квартирах при нестабильной сети,
- питание отопительной автоматики, насосов и вспомогательного оборудования,
- стабилизация напряжения для серверных, телекоммуникационных и офисных систем,
- защита кассовой, торговой и вычислительной техники,
- использование в небольших мастерских и производственных помещениях,
- подключение групп освещения и электроники с общей мощностью до 10 кВА,
- применение в загородных объектах при значительных просадках сетевого напряжения.
Таким образом, Exegate Master AV 10000 является мощным стабилизатором для однофазных сетей, в которых требуется автоматическая коррекция напряжения и защита подключённого оборудования. Номинальная мощность 10000 ВА, широкий рабочий диапазон, ступенчатый принцип регулирования и встроенные защитные режимы позволяют использовать устройство в бытовых, коммерческих и технических системах. Автотрансформаторная схема и электронный контроль поддерживают питание нагрузки при изменениях сети. Компания «Олниса» осуществляет поставку промышленного электротехнического оборудования, включая стабилизаторы напряжения Exegate Master AV 10000. Exegate Master AV 10000 может поставляться компанией «Олниса» для оснащения систем электроснабжения различного назначения.
