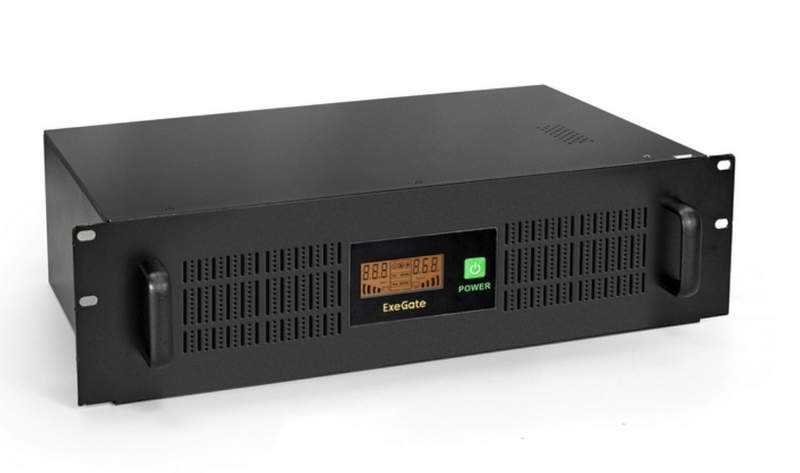

Источник бесперебойного питания Exegate ServerRM UNL 1500 для стабильной работы серверных комплексов

ExeGate ServerRM UNL 1500 предназначен для стабилизации электропитания и кратковременного резервирования нагрузки при отклонениях напряжения, импульсных помехах и полном исчезновении сетевого питания. Устройство относится к линейно-интерактивному классу и рассчитано на установку в телекоммуникационные и серверные стойки. Номинальная мощность 1500 ВА позволяет использовать ИБП с вычислительным, сетевым, измерительным оборудованием. Принцип работы основан на контроле параметров входной сети, автоматической коррекции напряжения и переключении нагрузки на аккумуляторный инвертор при выходе сети за допустимые пределы.

Технические характеристики

Ниже перечислены рабочие параметры ExeGate ServerRM UNL 1500, определяющие его рабочие возможности:

• полная выходная мощность — 1500 ВА,
• активная мощность нагрузки — до 900 Вт,
• стабильность выходного напряжения при работе от батареи — около ±10 %,
• форма выходного сигнала в автономном режиме — ступенчатая аппроксимация синусоиды,
• время переключения на аккумуляторное питание — примерно 2–6 мс,
• аккумуляторная система — две герметичные батареи по 12 В,
• типовая ёмкость одной батареи — 9 А·ч,
• суммарное напряжение аккумуляторной цепи — 24 В,
• время полного заряда батарей — порядка 6–8 часов,
• коэффициент полезного действия в сетевом режиме — более 90 %,
• защита аккумуляторов — от глубокого разряда и перезаряда,
• режим автоматического регулирования напряжения AVR — повышение или понижение уровня без перехода на батареи,
• индикация состояния — световая и звуковая,
• форм-фактор — стоечное исполнение для 19-дюймовой стойки.

Особенности конструкции

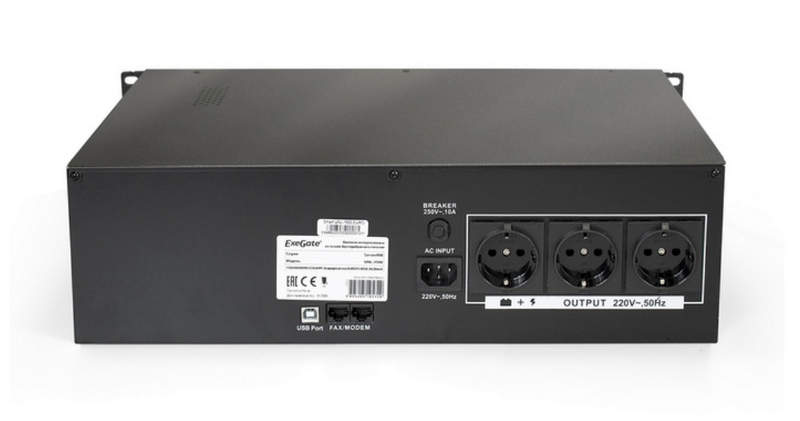

Конструкция ExeGate ServerRM UNL 1500 объединяет силовую часть, автоматический регулятор напряжения, инвертор, зарядное устройство, аккумуляторный блок и электронную систему контроля. Металлический корпус рассчитан на размещение в стандартной стойке и способствует отводу тепла от силовых компонентов. На передней панели расположены органы управления и индикаторы, позволяющие контролировать наличие сети, переход на резервное питание, состояние батарей и перегрузку. Входная цепь связана с блоком AVR, который изменяет коэффициент трансформации при понижении или повышении сетевого напряжения. Благодаря этому часть нестабильностей компенсируется без расхода ресурса аккумуляторов. При исчезновении сети электроника запускает инвертор, преобразующий постоянное напряжение аккумуляторного блока 24 В в переменное выходное напряжение около 220 В. После восстановления нормальных параметров сети нагрузка автоматически возвращается к сетевому питанию, а зарядное устройство восполняет запас энергии батарей. Для охлаждения силовых элементов используется вентиляция корпуса, а внутренняя компоновка разделяет силовые цепи и низковольтную управляющую электронику. Применение герметичных свинцово-кислотных батарей допускает эксплуатацию в помещении без обслуживания электролита. Защитная логика контролирует перегрев, перегрузку, критический разряд и короткое замыкание, защищая подключённую аппаратуру.

Режимы и принципы работы

Ключевыми режимами ExeGate ServerRM UNL 1500 являются следующие состояния:

• автономный режим — питание подключённой нагрузки от инвертора и батарей,
• режим заряда — восстановление ёмкости аккумуляторов после работы от батареи,
• режим перегрузки — подача предупреждающего сигнала и защитное ограничение работы,
• режим глубокого разряда — автоматическое отключение для предотвращения повреждения аккумуляторов,
• режим восстановления — возврат к сетевому питанию после нормализации параметров электросети.

Области применения

Ниже представлены основные направления, где параметры ИБП позволяют поддерживать устойчивое электропитание оборудования:

• системы хранения и передачи данных,
• телекоммуникационные стойки,
• рабочие станции и промышленные компьютеры,
• контроллеры автоматизации и диспетчеризации,
• измерительные комплексы и лабораторное оборудование,
• системы видеонаблюдения и регистрации,
• локальные узлы связи и технические шкафы.

Таким образом, ExeGate ServerRM UNL 1500 представляет собой линейно-интерактивный источник бесперебойного питания мощностью 1500 ВА, ориентированный на серверные, сетевые и промышленные электронные системы. Сочетание AVR, аккумуляторного резерва, защитных функций и стоечного форм-фактора обеспечивает стабильность питания при кратковременных провалах, скачках и отключениях электросети. Компания «Олниса» осуществляет поставку ExeGate ServerRM UNL 1500 и другого промышленного оборудования для предприятий различных отраслей. Поставка продукции «Олниса» позволяет комплектовать объекты источниками бесперебойного питания и сопутствующим электротехническим оборудованием в рамках единого заказа.
