Кабельный тестер Fluke Networks MicroScanner2 100 — комплексная диагностика сетевых линий
Fluke Networks MicroScanner2 100 — портативный прибор для проверки медной кабельной инфраструктуры. Он применяется при монтаже и эксплуатации витой пары и коаксиальных линий, позволяя определять целостность проводников, длину кабеля, расстояние до дефекта и наличие активного порта. При рефлектометрии тестер рассчитывает расстояние до обрыва или короткого замыкания по времени возврата импульса.
Технические характеристики
Ниже перечислены основные параметры Fluke Networks MicroScanner2 100, определяющие его измерительные возможности:
- поддерживаемые линии — медная витая пара, телефонный кабель и коаксиальный кабель сопротивлением 75 Ом,
- диапазон измерения длины кабеля — до 460 м, или приблизительно 1500 футов,
- принцип измерения длины — импульсная рефлектометрия с анализом времени возврата отраженного сигнала,
- дискретность отображения расстояния — ориентировочно 0,3 м при стабильных параметрах кабеля,
- определяемые скорости активного Ethernet-порта — 10, 100 и 1000 Мбит/с,
- диагностируемые состояния — правильное соединение, обрыв, короткое замыкание, перепутывание жил, реверсирование и расщепление пары,
- контролируемые контакты — 8 проводников с индикацией экрана,
- коаксиальный интерфейс — разъем F-типа,
- режимы тонального поиска — аналоговый тон и цифровой IntelliTone при использовании совместимого приемника,
- температура хранения — ориентировочно от −20 до +60 C,
- масса прибора с элементами питания — около 0,36 кг,
- комплект MS2-100 — базовое исполнение MicroScanner2 для проверки и идентификации медных кабельных линий.
Принцип работы и режимы диагностики
MicroScanner2 100 последовательно анализирует проводники и сравнивает отклик линии с ожидаемой схемой. При наличии обрыва отражение формируется в месте разрыва, при коротком замыкании — в точке электрического соединения жил. По времени возврата импульса прибор определяет расстояние до дефекта. Удаленный идентификатор помогает выявлять ошибки распиновки. Ниже представлены основные рабочие режимы устройства:
- Length — измерение длины линии или расстояния до электрической неоднородности,
- Port detection — определение активного Ethernet-порта и его скорости 10, 100 или 1000 Мбит/с,
- Tone — формирование аналогового сигнала для трассировки скрытого или неразмеченного кабеля,
- IntelliTone — цифровая идентификация нужной линии среди близко проложенных кабелей,
- Shield — проверка непрерывности экрана экранированной витой пары.
Особенности конструкции

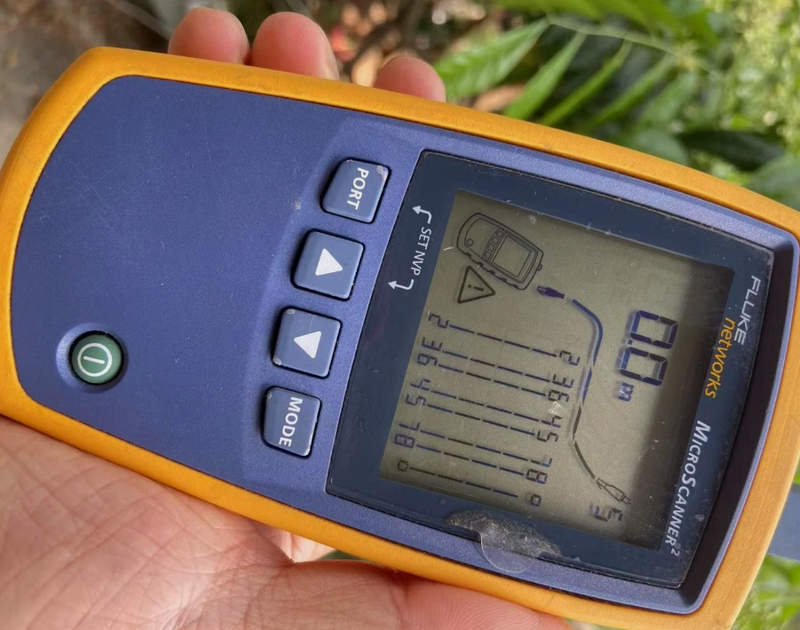

Fluke Networks MicroScanner2 100 выполнен в компактном переносном корпусе, рассчитанном на работу около телекоммуникационных шкафов, розеток, патч-панелей и кабельных трасс. ЖК-дисплей выводит схему проводников, длину, состояние линии и тип неисправности. Несколько клавиш обеспечивают быстрое переключение режимов. RJ45 служит для витой пары, отдельный вход — для коаксиальной линии. Питание от двух элементов AA обеспечивает автономную работу. Корпус приспособлен к частым подключениям при монтажных и эксплуатационных работах.
Области применения
Ниже перечислены основные направления использования MicroScanner2 100:
- проверка кабельных линий после монтажа коннекторов, розеток и патч-панелей,
- поиск обрывов и коротких замыканий в существующих трассах,
- идентификация нужной линии в кабельном пучке при помощи тонального режима,
- диагностика офисных, промышленных и серверных структурированных кабельных систем,
- контроль коаксиальных линий связи и передачи видеосигнала,
- проверка состояния экрана в экранированных кабельных системах.
Таким образом, Fluke Networks MicroScanner2 100 представляет собой специализированный кабельный тестер для оценки физического состояния медных линий связи. Он сочетает измерение длины, диагностику распиновки, поиск дефектов, определение активности Ethernet-порта и тональную идентификацию. Компания «Олниса» поставляет Fluke Networks MicroScanner2 100 и другое промышленное измерительное оборудование. Компактный формат прибора делает его удобным для регулярных измерений на объектах, в распределительных шкафах и на протяженных кабельных трассах. Это удобно при сервисе. Поставка через «Олниса» обеспечивает возможность комплектования объектов профессиональными средствами контроля и диагностики кабельных систем.
