Циркуляционный насос Grundfos ALPHA2 32: технические возможности и применение
Циркуляционный насос Grundfos ALPHA2 32 относится к энергоэффективным мокророторным агрегатам для принудительного перемещения теплоносителя в замкнутых водяных контурах. Индекс 32 указывает на присоединительный типоразмер, применяемый в системах с повышенным расчетным расходом. Оборудование используется в отопительных установках, контурах теплого пола, системах рециркуляции и других инженерных сетях, где требуется стабильная подача жидкости при изменяющемся гидравлическом сопротивлении. Электронное регулирование позволяет автоматически изменять производительность и снижать энергопотребление при уменьшении нагрузки.
Технические характеристики
Ниже перечислены основные параметры исполнений данного типоразмера:
- максимальный напор распространенных модификаций — около 4, 6 или 8 м,
- максимальная подача — приблизительно до 3,5–4,5 м3/ч в зависимости от исполнения,
- потребляемая мощность — примерно от 3 до 50 Вт в зависимости от рабочей точки,
- тип двигателя — синхронный с постоянными магнитами,
- смазка подшипников — перекачиваемой жидкостью,
- рабочая среда — чистая вода либо водно-гликолевая смесь в допустимой концентрации.
- Гидравлическое регулирование основано на изменении частоты вращения ротора. Ключевыми режимами работы являются:
- AUTOADAPT — автоматическое изменение напора с учетом характеристики системы,
- ночное понижение — уменьшение производительности при распознавании снижения температуры,
- ручное переключение — выбор заданного уровня производительности.
Особенности конструкции

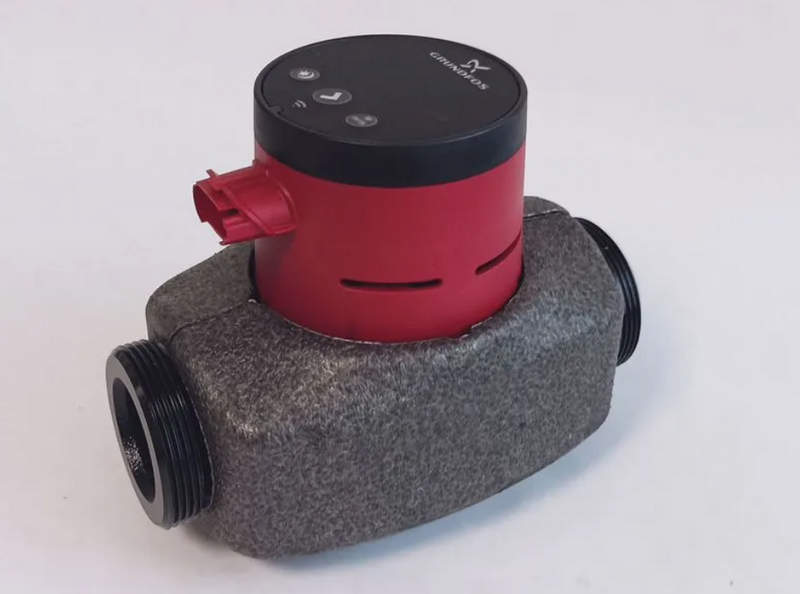

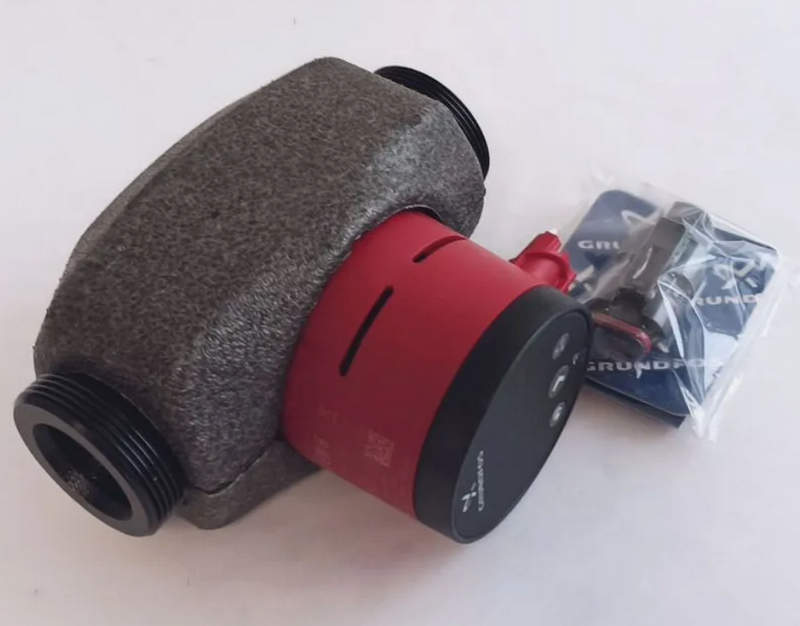

Резьбовые присоединения обеспечивают монтаж между участками трубопровода. Электронный модуль контролирует частоту вращения, ток, нагрузку и выбранный алгоритм регулирования. На лицевой панели находятся органы управления и световая индикация. Постоянные магниты ротора уменьшают электрические потери по сравнению с традиционными асинхронными двигателями. Электроника адаптирует характеристику насоса к изменению сопротивления сети. Для корректной работы вал двигателя располагают горизонтально, что способствует равномерному омыванию подшипников теплоносителем и удалению воздуха из рабочей зоны.
Принцип работы
Рабочий процесс начинается после подачи питания на электронный модуль. Ниже представлены последовательность преобразования энергии:
- электронная схема формирует питание обмоток статора,
- магнитное поле приводит в движение ротор,
- лопасти ускоряют поток в радиальном направлении,
- в корпусе скорость потока частично преобразуется в давление,
- алгоритмы управления оценивают нагрузку,
- контроллер изменяет частоту вращения по выбранному режиму,
- после стабилизации рабочей точки насос поддерживает циркуляцию с минимально необходимой мощностью.
Области применения
Типоразмер ALPHA2 32 рассчитан на системы с переменным или стабильным расходом. Основными областями применения являются:
- коллекторные схемы водяного теплого пола,
- смешанные системы с радиаторами и низкотемпературными контурами,
- контуры с термостатическими клапанами,
- системы с автоматическим зональным регулированием,
- небольшие котельные и тепловые узлы,
- замкнутые контуры технической воды при соблюдении требований к среде.
Таким образом, Grundfos ALPHA2 32 представляет собой регулируемый циркуляционный насос с мокрым ротором, электронным управлением и присоединительным типоразмером DN32. Агрегат рассчитан на работу в закрытых системах отопления и способен изменять производительность в соответствии с гидравлической нагрузкой. Несколько режимов регулирования, синхронный двигатель с постоянными магнитами и компактная гидравлическая часть обеспечивают эффективную эксплуатацию оборудования. Компания «Олниса» осуществляет поставку промышленного оборудования, включая циркуляционные насосы Grundfos ALPHA2 32.
