Погружной насос Grundfos SB 3-45 A для систем автономного водоснабжения
Grundfos SB 3-45 A относится к погружным центробежным насосам для подачи чистой воды из колодцев, накопительных резервуаров и других источников. Конструкция работает непосредственно в перекачиваемой жидкости, поэтому агрегат не требует отдельной насосной камеры. Модель применяется в автономном водоснабжении, для полива, заполнения емкостей и подачи воды к бытовым точкам потребления. Индекс A обозначает исполнение с поплавковым выключателем, контролирующим уровень воды и предотвращающим работу при недостаточном погружении.
Технические характеристики
Основные параметры Grundfos SB 3-45 A определяют гидравлические возможности, электрическую нагрузку и допустимые условия эксплуатации. Ниже приведены ключевые числовые характеристики модели:
- максимальная глубина погружения — до 10 м,
- допустимая температура перекачиваемой воды — от 0 до 40 C,
- диаметр напорного присоединения — Rp 1,
- длина сетевого кабеля — около 15 м,
- класс изоляции электродвигателя — F,
- рабочая среда — чистая вода без длинноволокнистых и абразивных включений.
Гидравлический принцип основан на преобразовании механической энергии вала в давление и скорость потока. Электродвигатель приводит рабочие колеса, вода поступает во входную часть, ускоряется в проточной части и направляется к напорному патрубку. При росте сопротивления трубопровода подача уменьшается, а создаваемый напор возрастает. При меньшем сопротивлении система работает с большей производительностью. Такая характеристика позволяет применять SB 3-45 A в системах с различной длиной трубопроводов и высотой подъема воды.
Особенности конструкции

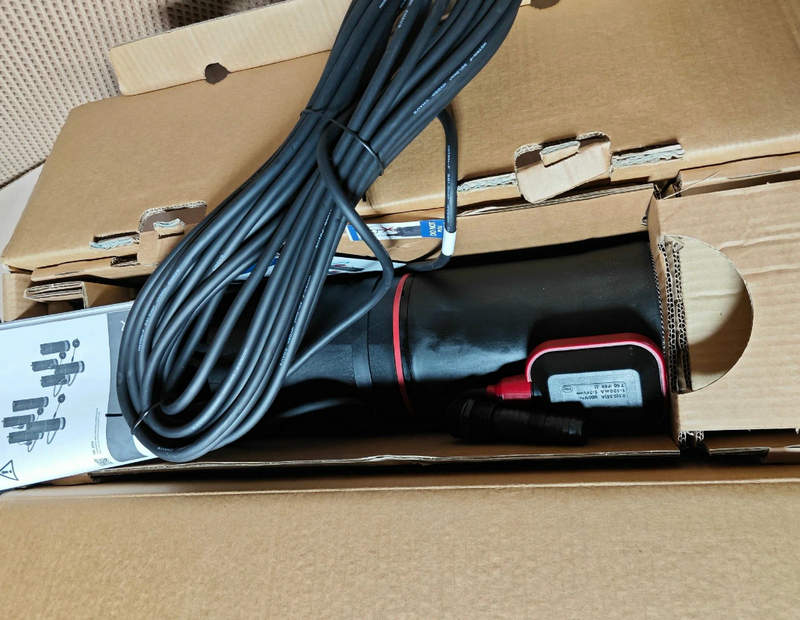

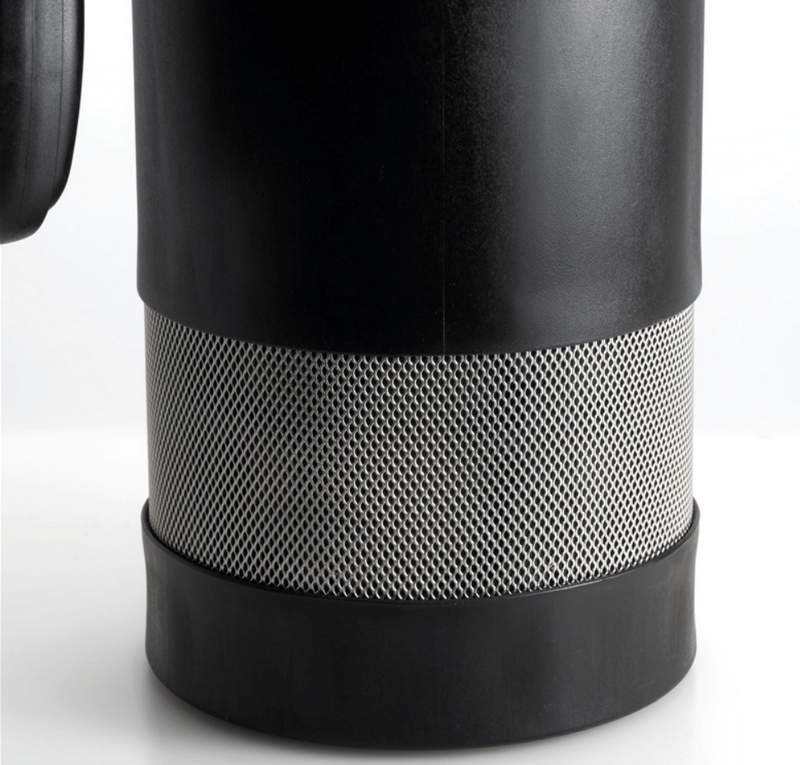

Корпус Grundfos SB 3-45 A рассчитан на длительную работу в погруженном состоянии. Внутри размещены электродвигатель, вал, ступени центробежной части, уплотнения и элементы подвода воды. Многоступенчатая схема обеспечивает повышенный напор при компактных размерах корпуса: вода проходит через последовательно расположенные рабочие элементы, и на каждой ступени ее давление увеличивается. Электродвигатель охлаждается окружающей жидкостью, поэтому эксплуатация должна соответствовать требованиям по уровню погружения. Поплавковый выключатель изменяет положение вместе с уровнем воды: при достаточном заполнении он разрешает работу, а при снижении уровня размыкает цепь и останавливает насос. Встроенный кабель обеспечивает подключение к однофазной сети. Напорный патрубок позволяет соединять агрегат с трубопроводом через соответствующую арматуру. Компоновка рассчитана на установку в резервуаре или колодце с ограниченным пространством.
Режимы и принципы эксплуатации
Рабочие режимы определяются уровнем воды, сопротивлением магистрали и фактическим расходом. Ниже рассмотрим основные варианты функционирования:
- автоматическая работа по положению поплавкового выключателя при изменении уровня воды,
- подача воды в напорную линию при наличии допустимых условий работы,
- остановка при опускании поплавка ниже рабочего положения,
- изменение подачи в зависимости от противодавления в трубопроводе,
- погруженное охлаждение электродвигателя окружающей водой,
- защищенное размещение электрической части внутри герметичного корпуса.
Для стабильной эксплуатации учитывают диаметр труб, число поворотов, высоту подъема, состояние фильтрующих элементов и сопротивление арматуры. При значительной длине магистрали потери давления возрастают, поэтому реальная подача оказывается ниже максимального значения. Поплавок должен свободно перемещаться и не зацепляться за стенки колодца, кабель или трубопровод.
Области применения
Погружная компоновка и напор до 45 м делают SB 3-45 A пригодным для локальных водоснабжающих систем. К основным направлениям применения относятся:
- подача воды из колодцев к жилым и хозяйственным объектам,
- организация полива садовых и приусадебных участков,
- наполнение промежуточных баков и технических резервуаров,
- создание автономной линии подачи чистой воды при отсутствии централизованного источника.
Таким образом, Grundfos SB 3-45 A представляет собой многоступенчатый погружной насос для подачи чистой воды с максимальным напором до 45 м и производительностью порядка 3 м3/ч. Конструкция сочетает герметичный корпус, погружное охлаждение двигателя и поплавковый контроль уровня, поэтому модель подходит для автономного водоснабжения и полива. При эксплуатации учитываются гидравлические потери, глубина установки и фактическое потребление воды.
