Габариты насоса Grundfos: основные размеры и особенности оборудования

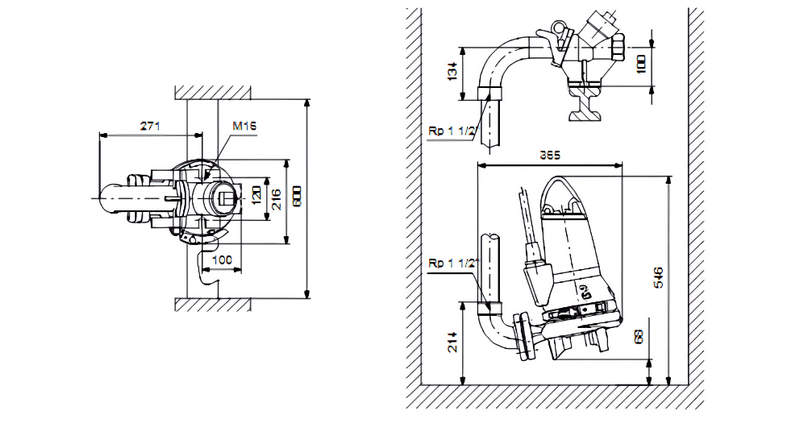

Габариты насоса Grundfos определяют условия размещения оборудования: учитываются размеры корпуса, монтажная длина, диаметр присоединений и масса. У разных серий размеры различаются: компактные циркуляционные модели ставятся в контур отопления, а вертикальные многоступенчатые и промышленные насосы требуют больше места. При оценке размеров учитывают длину, ширину, высоту корпуса, расстояния для подключения труб и доступ к электрической части.

Технические характеристики

Ниже перечислены основные размерные параметры насосного оборудования Grundfos:

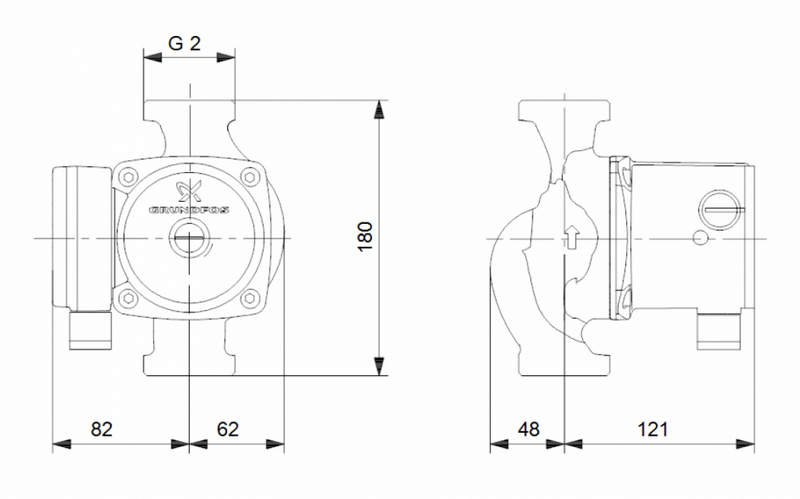

• монтажная длина компактных циркуляционных насосов часто составляет 130, 160 или 180 мм в зависимости от исполнения,
• условный проход присоединений у распространенных циркуляционных моделей соответствует DN 15, DN 20, DN 25, DN 32, DN 40 и выше,
• наружная ширина корпуса небольших насосов может находиться примерно в пределах 90–160 мм,
• общая высота компактного агрегата вместе с клеммной коробкой или электронным модулем нередко составляет около 120–250 мм,
• для фланцевых насосов монтажная длина может превышать 200–500 мм в зависимости от типоразмера,
• вертикальные многоступенчатые насосы могут иметь высоту порядка 500–1500 мм и более при увеличении числа рабочих ступеней,
• масса небольших циркуляционных устройств может составлять примерно 2–10 кг, тогда как крупные промышленные агрегаты достигают десятков и сотен килограммов,
• диаметр патрубков изменяется от резьбовых соединений малого размера до фланцев DN 100, DN 150 и более,
• свободное пространство вокруг насоса должно учитывать возможность снятия двигателя, крышки, муфты, уплотнения и других обслуживаемых элементов.

Особенности конструкции

Размеры насоса являются следствием его гидравлической схемы и компоновки узлов. В циркуляционных моделях двигатель, ротор и рабочее колесо объединены в короткий осевой блок, поэтому монтажная длина может составлять 130 или 180 мм. При работе электродвигатель вращает рабочее колесо, которое сообщает жидкости кинетическую энергию и создает перепад давления. В более производительных насосах увеличиваются диаметр колеса, сечение проточной части и размеры корпуса. У вертикальных многоступенчатых моделей рабочие колеса расположены последовательно вдоль общей оси: каждая ступень повышает напор и увеличивает высоту насосной части. Электродвигатель размещается сверху, а патрубки могут находиться в одной горизонтальной плоскости, что уменьшает площадь основания. У инлайн-насосов геометрия зависит от диаметра фланцев, мощности двигателя и длины вала. В моделях с сухим ротором требуется пространство для вентиляции двигателя и обслуживания торцевого уплотнения. Электронно-регулируемые исполнения могут иметь увеличенную ширину из-за преобразователя частоты, панели управления или коммуникационного модуля. Режим постоянной скорости не требует изменения частоты вращения, а режимы пропорционального или постоянного давления в регулируемых сериях меняют производительность в соответствии с нагрузкой системы.

Области применения

Габариты особенно важны там, где монтажное пространство ограничено конструкциями или существующей трубопроводной обвязкой. Ниже представлены основные случаи применения:

• системы отопления жилых домов, где насос устанавливается между готовыми участками трубопровода,
• тепловые пункты с высокой плотностью арматуры и небольшими межосевыми расстояниями,
• котельные, где требуется учитывать доступ к двигателю, фильтрам и запорной арматуре,
• системы горячего водоснабжения с компактными циркуляционными контурами,
• повысительные установки, в которых несколько насосов размещаются параллельно на общей раме,
• промышленные линии, где высота агрегата ограничивается трубопроводами, площадками или перекрытиями,
• вертикальные многоступенчатые установки, для которых важны высота помещения и возможность демонтажа двигателя вверх,
• насосные станции, где ширина и длина агрегатов определяют размеры основания и проходов,
• реконструируемые системы, где новый насос должен соответствовать существующей монтажной длине и присоединительным размерам.

Таким образом, габариты насоса Grundfos определяются назначением, гидравлическими параметрами, типом присоединения, мощностью двигателя и конструкцией насосной части. Для циркуляционных устройств основными показателями являются монтажная длина и диаметр соединений, а для промышленных и вертикальных агрегатов важны общая высота, размеры основания, масса и пространство для обслуживания. Корректный учет геометрических параметров обеспечивает совместимость насоса с трубопроводом и общей компоновкой оборудования. Компания «Олниса» осуществляет поставку насосного и другого промышленного оборудования для инженерных и производственных систем. Поставка выполняется по заявленным обозначениям и техническим параметрам оборудования.
