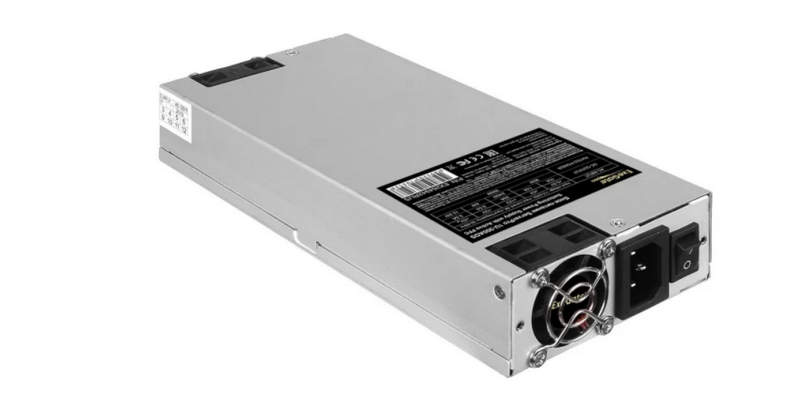

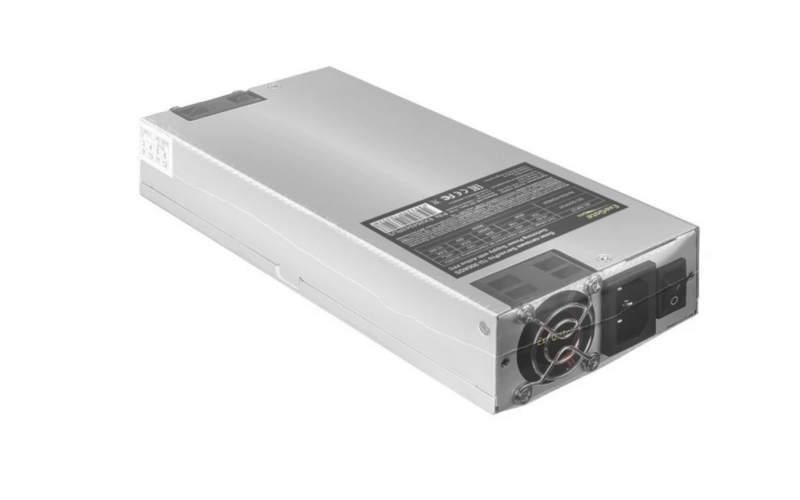

Блок питания ExeGate ServerPro для стабильной работы серверного оборудования
Блок питания ExeGate ServerPro предназначен для серверных, промышленных и вычислительных систем, где требуется стабильное преобразование сетевого напряжения при продолжительной нагрузке. Устройство преобразует переменное напряжение 220–240 В в постоянные напряжения для материнской платы, процессора, накопителей, вентиляторов и периферии. Конструкция ориентирована на серверные корпуса, поэтому важны охлаждение, электрическая защита и стабильность выходных линий.
Технические характеристики
Ниже перечислены основные параметры, характерные для блоков питания линейки ExeGate ServerPro и определяющие их эксплуатационные возможности:
- номинальное входное напряжение составляет 220–240 В переменного тока,
- частота питающей сети находится в диапазоне 50–60 Гц,
- типовая мощность моделей серии составляет от 400 до 800 Вт в зависимости от исполнения,
- основная линия +12 В рассчитана на питание процессорных преобразователей, вентиляторов, накопителей и периферии,
- линия +5 В используется для части логических цепей и устройств хранения данных,
- линия +3,3 В предназначена для питания цифровых узлов материнской платы и интерфейсных цепей,
- дежурное напряжение +5VSB поддерживает функции запуска и управления при выключенной основной части системы,
- выходное напряжение -12 В сохраняется для совместимости с отдельными интерфейсами и служебными цепями,
- коэффициент полезного действия в рабочем диапазоне нагрузки может достигать примерно 80–85 %,
- активная или пассивная коррекция коэффициента мощности зависит от конкретного исполнения серии,
- рабочая температура обычно соответствует диапазону около 0–40 C при нормальной вентиляции корпуса,
- охлаждение осуществляется встроенным вентилятором диаметром порядка 80 мм,
- подключение к сети выполняется через стандартный разъём IEC C14,
- для материнской платы применяется основной разъём 20+4 pin,
- процессорное питание организуется через разъём 4+4 pin или его вариант в зависимости от модели,
- для накопителей используются разъёмы SATA и периферийные разъёмы Molex,
- защита предусматривает отключение при коротком замыкании, перегрузке и выходе напряжения за допустимые пределы.
Особенности конструкции
В металлическом корпусе ExeGate ServerPro размещены входной фильтр, выпрямитель, высокочастотный преобразователь, трансформатор, выходные каскады и цепи стабилизации. Корпус защищает электронику, участвует в теплоотводе и экранировании помех. Входной фильтр ослабляет импульсные и высокочастотные воздействия. После выпрямления энергия поступает в импульсный преобразователь; высокая частота коммутации позволяет уменьшить габариты трансформатора и сформировать несколько выходных напряжений. Вентилятор направляет воздух через нагруженные элементы, а радиаторы отводят тепло от транзисторов и диодных сборок. Кабели обеспечивают подключение основных серверных компонентов. Это важно именно для длительной работы.
Режимы и принцип работы
Ниже представлены последовательность процессов, происходящих при включении и эксплуатации блока питания:
- после подачи сети входной фильтр ослабляет высокочастотные помехи и импульсные выбросы,
- выпрямительный узел преобразует напряжение 220–240 В переменного тока в постоянное напряжение промежуточной шины,
- силовые ключи преобразователя коммутируют ток с высокой частотой,
- трансформатор обеспечивает гальваническое разделение первичной и вторичной частей,
- вторичные цепи формируют напряжения +12 В, +5 В и +3,3 В,
- система обратной связи сравнивает фактические выходные значения с заданными уровнями,
- ШИМ-контроллер изменяет режим коммутации для стабилизации напряжений при изменении нагрузки,
- дежурная линия +5VSB остаётся активной до запуска основной части блока,
- после сигнала PS_ON включаются основные силовые каналы,
- при превышении допустимого тока или возникновении короткого замыкания защитная схема прекращает подачу энергии.
Области применения
ExeGate ServerPro применяются там, где требуются стабильное питание и длительная работа. Основные направления использования приведены ниже:
- серверы файлового хранения и резервного копирования,
- стойочные вычислительные узлы формата 1U, 2U, 3U и 4U в зависимости от совместимости корпуса,
- рабочие станции для инженерных и расчётных задач,
- промышленные компьютеры и системы диспетчеризации,
- сетевые шлюзы и коммуникационные серверы,
- системы видеонаблюдения с большим количеством накопителей,
- терминальные и информационные серверы,
- локальные вычислительные комплексы предприятий.
Таким образом, ExeGate ServerPro обеспечивает постоянные напряжения для серверных, вычислительных и промышленных систем. Работа основана на импульсном преобразовании энергии, стабилизации выходных каналов и контроле аварийных состояний. Линии +12 В, +5 В, +3,3 В и +5VSB питают основные узлы платформы, а принудительное охлаждение поддерживает допустимый тепловой режим. Компания «Олниса» осуществляет поставку блоков питания ExeGate ServerPro и другого промышленного оборудования для предприятий и организаций. Поставки охватывают единичные позиции и партии оборудования.
