Клапан Fleck 9100 для стабильной работы систем умягчения и очистки воды
Клапан Fleck 9100 относится к автоматическим управляющим устройствам для двухбаллонных систем водоподготовки. Он переключает потоки между ёмкостями, запускает регенерацию и поддерживает подачу обработанной воды. Устройство применяется в установках умягчения, обезжелезивания и фильтрации, где нужны автоматические циклы промывки и восстановления загрузки. Fleck 9100 объединяет гидравлический распределитель, электропривод и контроллер, поэтому основные стадии выполняются без ручного переключения арматуры.
Технические характеристики
Ниже перечислены основные технические параметры Fleck 9100, определяющие пропускную способность, режимы и условия эксплуатации:
- условный размер подключения к баллонам — 2,5 дюйма с типовым верхним монтажом,
- рабочие присоединения к трубопроводу — обычно 1 дюйм, по комплектации,
- номинальная производительность в сервисном режиме — ориентировочно до 4,7 м3/ч,
- пропускная способность при обратной промывке — приблизительно до 1,9 м3/ч,
- рабочее давление воды — около 1,4–8,6 бар,
- рекомендуемая температура воды — ориентировочно 1–43 C,
- электропитание управляющего привода — 12 или 24 В через понижающий трансформатор,
- частота питающей сети трансформатора — 50 или 60 Гц,
- тип управления — электронный по объёму, времени или комбинированному алгоритму,
- количество обслуживаемых баллонов — 2,
- режим переключения между баллонами — автоматический последовательный,
- число основных стадий регенерации — до 5–6 в зависимости от программирования,
- учёт расхода воды — посредством встроенного или подключаемого водосчётчика,
- тип регенерации — немедленная, отложенная либо заданная по времени,
- длительность отдельных стадий — программируемая, обычно от 1 до 99 минут,
- расход соли и воды на регенерацию зависит от размера баллона, загрузки и настроек,
- рабочая среда — холодная вода без примесей, агрессивных к материалам клапана.
Принципы и режимы работы
Ключевыми режимами Fleck 9100 являются сервисная фильтрация, переключение баллонов и многостадийная регенерация. Последовательность задаётся контроллером:
- сервисный режим обеспечивает прохождение воды через рабочую загрузку и подачу очищенной воды,
- переключение на второй баллон выполняется автоматически после исчерпания ресурса первого,
- обратная промывка направляет поток снизу вверх для разрыхления загрузки и удаления загрязнений,
- реагентная стадия обеспечивает подачу солевого раствора или иного регенерирующего состава,
- медленная промывка способствует равномерному восстановлению фильтрующего материала,
- быстрая промывка удаляет остатки реагента и уплотняет рабочий слой,
- наполнение реагентного бака дозирует воду для подготовки следующей порции регенеранта,
- возврат в сервис переводит восстановленный баллон в режим готовности или работы.
Особенности конструкции

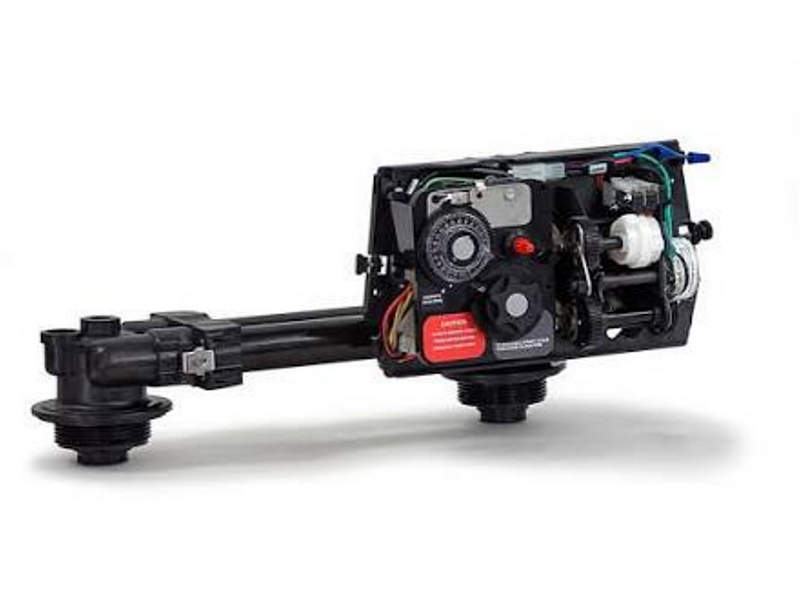

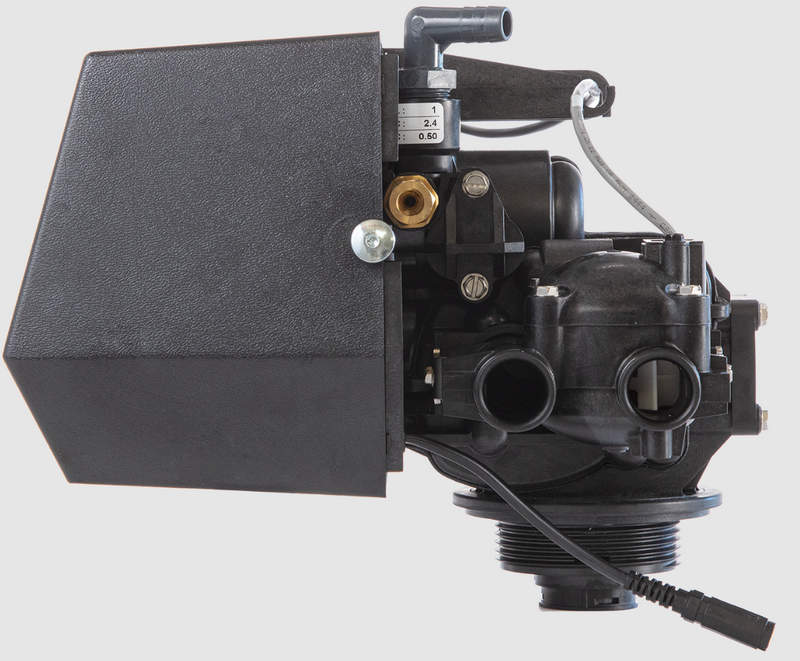

Клапан Fleck 9100 выполнен как единый блок с внутренними каналами, поршневым распределителем и электромеханическим приводом. Корпус формирует пути для исходной, обработанной, дренажной и регенерационной воды. Поршень с уплотнениями открывает требуемые каналы и перекрывает остальные, изменяя гидравлическую схему без внешних многопозиционных кранов. Привод перемещает распределитель, а электронный блок задаёт длительность стадий и запуск регенерации. Двухбаллонная компоновка позволяет одному фильтру восстанавливаться, пока второй поддерживает поток. В узел могут входить инжектор, ограничитель дренажа, реагентная линия, водосчётчик, коллектор и байпас. Уплотнения обеспечивают разделение внутренних каналов при циклическом перемещении поршня.
Области применения
Ниже представлены основные направления применения клапана Fleck 9100 в водоподготовительных установках:
- двухбаллонные системы умягчения на ионообменных смолах,
- установки непрерывного водоснабжения с регенерацией одного баллона без остановки второго,
- системы подготовки воды для котельных и теплотехнического оборудования,
- линии водоподготовки предприятий пищевой и производственной сферы,
- системы предварительной подготовки воды перед мембранными установками,
- станции фильтрации с загрузками, совместимыми с выбранным режимом регенерации,
- коммерческие и коммунальные установки с автоматизированными циклами восстановления.
Таким образом, клапан Fleck 9100 представляет собой автоматический двухбаллонный узел для систем водоподготовки со стабильной подачей воды и последовательной регенерацией загрузки. Конструкция сочетает поршневой распределитель, электропривод и программируемое управление, а цикл включает фильтрацию, переключение баллонов, обратную промывку, подачу реагента и восстановление слоя. Настройка временных и объёмных параметров согласует работу клапана с производительностью установки. Компания «Олниса» осуществляет поставку Fleck 9100 и другого промышленного оборудования для водоподготовки. Поставка через «Олниса» позволяет приобретать оборудование для промышленных и коммерческих объектов.
