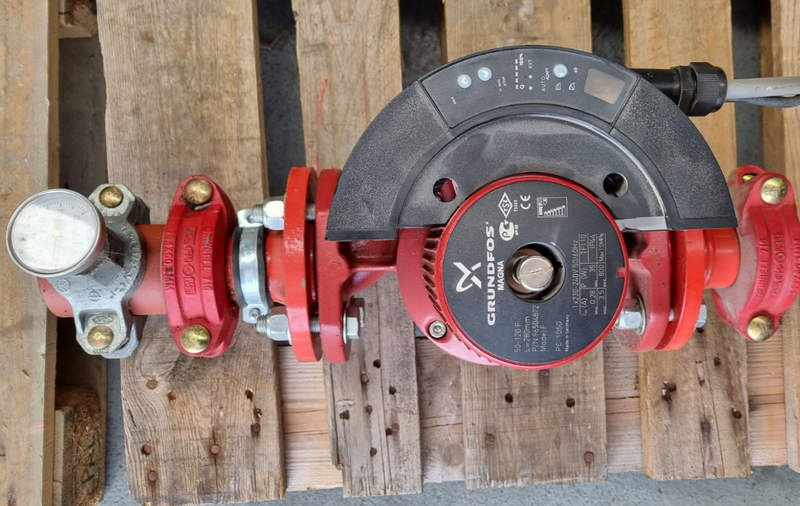

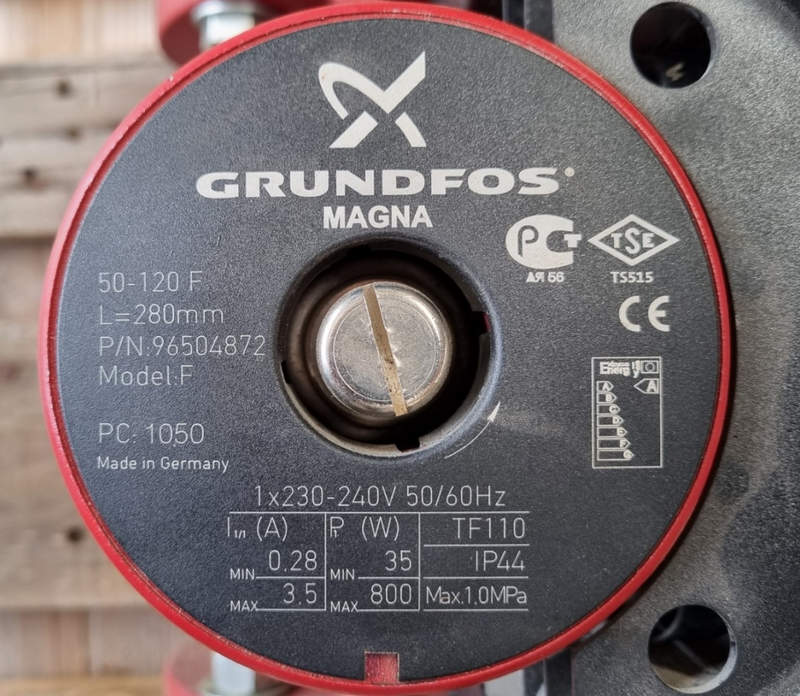

Циркуляционный насос Grundfos 50-120 F: характеристики и преимущества
Циркуляционный насос Grundfos 50-120 F предназначен для принудительного перемещения теплоносителя в замкнутых гидравлических контурах. Оборудование относится к насосам с «мокрым» ротором: вращающаяся часть электродвигателя и подшипниковый узел работают непосредственно в перекачиваемой жидкости. Такая схема уменьшает количество динамических уплотнений, снижает шум и подходит для систем отопления, охлаждения и технологической циркуляции.
Технические характеристики
Базовые параметры позволяют оценить гидравлические и электрические возможности насоса. Для данного исполнения Grundfos UPS 50-120 F характерны следующие величины:
- условный проход присоединительных патрубков — DN 50,
- рабочая подача в зависимости от сопротивления сети — ориентировочно до 30–35 м3/ч,
- номинальное давление фланцевого корпуса — до 10 бар,
- допустимая температура среды — ориентировочно от −10 до +120 C,
- питание трехфазного электродвигателя — 3×400 В, 50 Гц,
- частота вращения — порядка 1300–2500 об/мин в зависимости от режима,
- рабочая среда — вода и совместимые водные теплоносители без абразивных включений.
Трехступенчатое регулирование позволяет изменять производительность без внешнего частотного преобразователя. На первой скорости насос формирует минимальную характеристику и потребляет наименьшую мощность; вторая ступень используется при средней нагрузке; третья обеспечивает наибольший расход и напор.
Особенности конструкции
Конструктивное исполнение Grundfos 50-120 F рассчитано на продолжительную циркуляционную работу. Гидравлическая часть включает чугунный спиральный корпус с фланцевыми патрубками, центробежное рабочее колесо, внутренние каналы и разделительную гильзу ротора. Электродвигатель объединен с насосной частью в моноблок. Вал и радиальные подшипники смазываются перекачиваемой жидкостью, поэтому отдельная масляная система не требуется. Статор изолирован от теплоносителя герметичной немагнитной гильзой. Поток поступает в центр рабочего колеса, ускоряется лопатками и перемещается к периферии, после чего часть скорости преобразуется в статическое давление. При монтаже вал ротора должен располагаться горизонтально, поскольку это обеспечивает правильное омывание подшипников. Перед пуском корпус и трубопровод заполняют теплоносителем: длительная работа без жидкости для насоса с мокрым ротором недопустима.
Принципы и режимы работы
Рабочий процесс основан на преобразовании электрической энергии в механическую, а затем в гидравлическую. Последовательность функционирования выглядит следующим образом:
- после подачи напряжения статор формирует вращающееся электромагнитное поле,
- ротор начинает вращаться внутри заполненной теплоносителем полости,
- крутящий момент передается рабочему колесу,
- жидкость через входной патрубок поступает к центральной части колеса,
- лопатки ускоряют поток и направляют его к внешнему диаметру,
- в спиральном корпусе скорость частично преобразуется в давление,
- через напорный фланец теплоноситель возвращается в циркуляционный контур.
Переключение трех скоростей позволяет согласовать режим с гидравлической нагрузкой. На пониженной ступени уменьшаются расход, напор и энергопотребление; средняя ступень применяется при штатной нагрузке; максимальная используется при повышенном сопротивлении магистрали.
Области применения
Фланцевая схема и параметры насоса позволяют использовать его в инженерных и промышленных системах. Основными направлениями эксплуатации являются:
- контуры водяного отопления административных, производственных и жилых зданий,
- котельные установки с принудительным движением теплоносителя,
- контуры кондиционирования и холодоснабжения,
- технологические линии со стабильным перемещением совместимой жидкости,
- системы с фланцевыми трубопроводами условного прохода DN 50.
Таким образом, Grundfos 50-120 F представляет собой фланцевый циркуляционный насос с мокрым ротором, рассчитанный на трубопроводы DN 50, напор до 12 м и три фиксированных скоростных режима. Центробежная гидравлическая схема, смазывание узлов рабочей жидкостью и ступенчатое регулирование делают агрегат пригодным для отопительных, холодильных и технологических контуров. При эксплуатации важны заполнение корпуса теплоносителем, горизонтальное положение вала и соблюдение допустимых давления и температуры.
