Промышленный считыватель кодов Datalogic Matrix 220 382 010 — надежное решение для производства
Datalogic Matrix 220 382-010 представляет собой компактный считыватель для идентификации маркировки на движущихся и неподвижных объектах. Устройство относится к классу стационарных image-based ридеров: код фиксируется матричным сенсором, после чего алгоритм выделяет полезную область изображения, распознает символику и передает результат в систему управления. Такой принцип позволяет работать с одномерными штрихкодами и двумерными кодами, нанесенными печатью, лазером или методом прямой маркировки деталей.
Технические характеристики
Ключевые параметры устройства определяют его производительность, интерфейсные возможности и пригодность для производства. Ниже перечислены основные характеристики:
- разрешение матрицы — около 1,2 Мп, 1280 × 960 пикселей,
- частота получения изображений — до 60 кадров в секунду,
- поддерживаемые классы символик — 1D и 2D, включая Code 128, Code 39, EAN/UPC, Data Matrix и QR Code,
- принцип считывания — цифровая обработка изображения с поиском, локализацией и декодированием маркировки,
- фокусировка — оптическая система для промышленного чтения в заданной рабочей зоне,
- подсветка — встроенная, освещающая область считывания,
- электропитание — постоянный ток промышленного диапазона порядка 10–30 В,
- интерфейсы обмена — Ethernet и последовательные каналы связи,
- дискретные цепи — входы и выходы для триггера, синхронизации и сигнализации результата,
- степень защиты корпуса — IP65/IP67 в зависимости от условий подключения и исполнения,
- монтаж — стационарный, с жесткой фиксацией относительно зоны прохождения объекта.
Принципы и режимы работы
Работа Datalogic Matrix 220 382-010 основана на последовательном захвате, анализе и декодировании изображения. Камера фиксирует сцену, процессор оценивает контраст, геометрию и положение кода, затем определяет тип символики и формирует строку данных. Основные режимы работы следующие:
- триггерный режим — получение кадра после внешнего сигнала от датчика, контроллера или элемента линии,
- непрерывный режим — повторное сканирование рабочей зоны с заданной частотой,
- режим чтения движущихся объектов — обработка кадров при прохождении изделий через контролируемую позицию,
- режим верификации результата — передача признака успешного или неуспешного распознавания во внешнюю систему,
- режим настройки экспозиции и освещения — согласование съемки с условиями объекта,
- режим сетевого обмена — отправка считанных данных по Ethernet в ПЛК, компьютер, MES- или SCADA-систему.

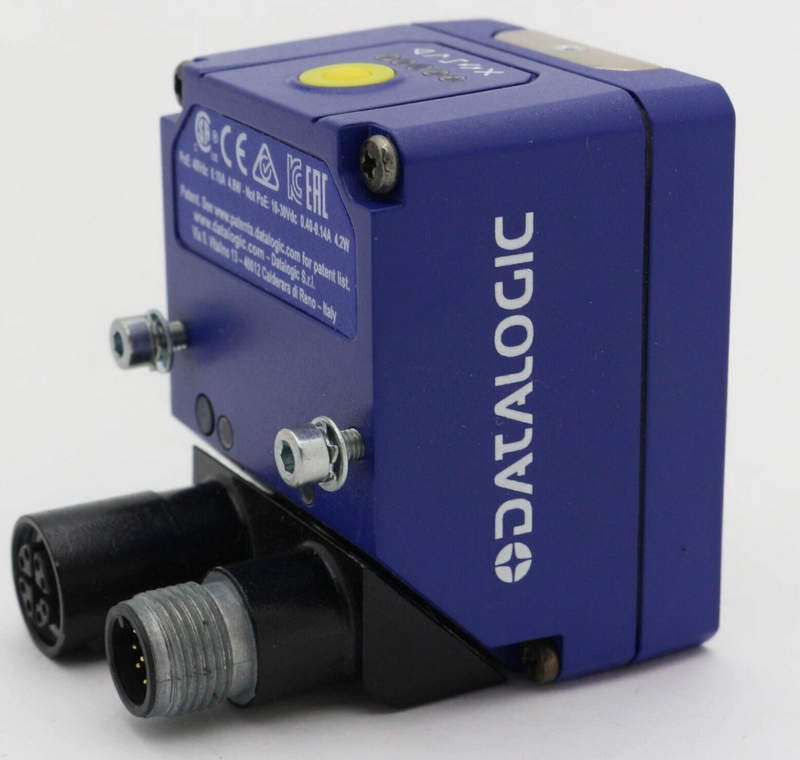

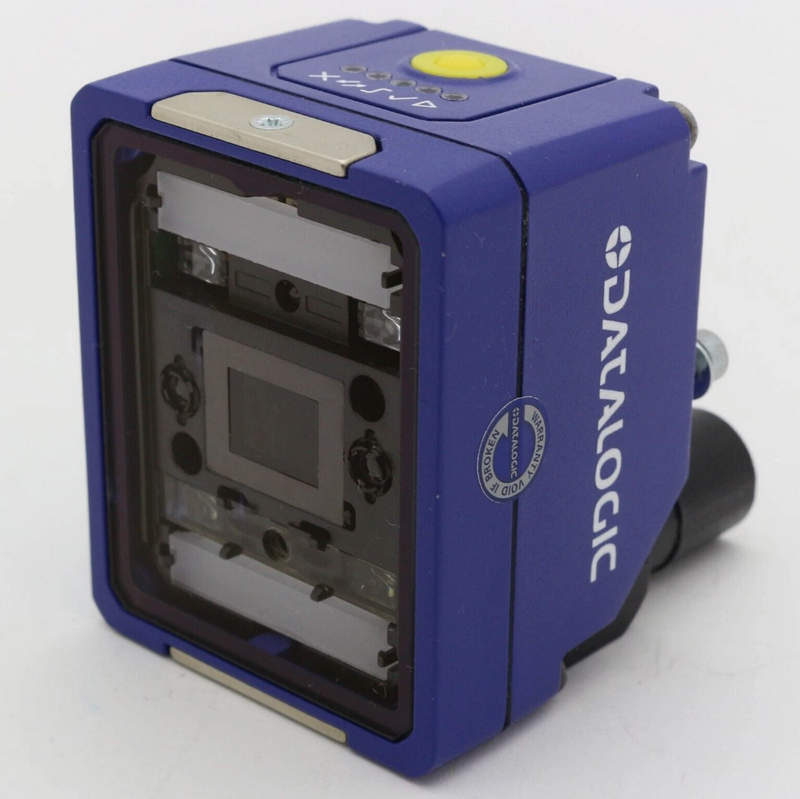

Особенности конструкции
Конструкция Matrix 220 ориентирована на установку рядом с конвейером, сборочной позицией или технологической оснасткой. Компактный корпус экономит монтажное пространство, а интеграция сенсора, процессора, оптики и подсветки в одном узле снижает количество внешних компонентов. Обработка изображения выполняется локально, поэтому во внешнюю систему может передаваться готовый результат декодирования. Защищенное исполнение рассчитано на воздействие пыли и брызг, а жесткое крепление поддерживает постоянство геометрии съемки. Коммуникационная часть позволяет связывать момент чтения с положением изделия, сигналом фотодатчика или логикой ПЛК. При корректной настройке экспозиции и рабочей дистанции считыватель способен распознавать коды при различном угле расположения, ориентации и изменяющемся фоне.
Области применения
Стационарный формат и высокая скорость обработки делают устройство пригодным для автоматизированных участков, где идентификация выполняется без участия оператора. Ниже представлены типовые области применения:
- контроль серийных номеров и Data Matrix на деталях,
- идентификация компонентов на сборочных линиях,
- прослеживаемость изделий в машиностроении и электронике,
- чтение кодов на упаковке перед операциями сортировки,
- сопоставление изделия с технологическим маршрутом,
- контроль маркировки на печатных платах и корпусных элементах,
- учет продукции при перемещении между производственными операциями,
- передача идентификатора в систему управления для подтверждения следующего этапа процесса.
Таким образом, Datalogic Matrix 220 382-010 является стационарным считывателем для задач автоматической идентификации, где требуются высокая скорость обработки, работа с 1D- и 2D-кодами и интеграция в промышленную систему управления. Матрица 1280 × 960 пикселей, частота до 60 кадров в секунду, встроенная подсветка и защищенный корпус обеспечивают стабильное чтение маркировки. Устройство применимо в системах прослеживаемости, контроля качества, сортировки и межоперационного учета. Компания «Олниса» поставляет промышленное оборудование Datalogic для предприятий. В ассортимент поставок могут входить стационарные считыватели Matrix 220 382-010 и компоненты автоматической идентификации. «Олниса» обеспечивает поставку оборудования для промышленных объектов в требуемом объеме.
