Портативный осциллограф Fluke 123 для эффективного контроля промышленных электрических цепей
Портативный осциллограф Fluke 123 относится к промышленным измерительным приборам, объединяющим функции двухканального цифрового осциллографа, мультиметра и регистратора. Он позволяет исследовать форму электрического сигнала, определять амплитудные и временные параметры, измерять напряжение, сопротивление, частоту и другие величины непосредственно на объекте. Прибор применяется для диагностики цепей управления, электроприводов, источников питания и электронных узлов, где важно наблюдать динамику процесса и получать числовые результаты.
Технические характеристики
Основные параметры Fluke 123 определяют диапазон исследуемых сигналов и возможности регистрации. Ниже перечислены ключевые технические характеристики:
- полоса пропускания осциллографического канала до 20 МГц,
- два независимых входа для параллельного наблюдения электрических процессов,
- максимальная частота дискретизации до 25 Мвыб/с,
- цифровая обработка сигнала с автоматическим выбором диапазона и временной развертки,
- измерение постоянного и переменного напряжения от милливольтных уровней до 600 В,
- отображение действующего значения переменного напряжения по принципу True RMS,
- измерение сопротивления от единиц ом до десятков мегаом,
- измерение частоты сигнала с определением периода,
- контроль коэффициента заполнения и длительности импульсов,
- измерение емкости конденсаторов,
- жидкокристаллический дисплей с выводом осциллограмм и числовых значений,
- автономное питание от аккумуляторного блока,
- защита входных цепей для эксплуатации в промышленных низковольтных системах.
Режимы и принципы работы
Функциональность основана на цифровом преобразовании входных сигналов и последующей математической обработке. К основным режимам относятся:
- осциллографический режим для наблюдения зависимости напряжения от времени,
- двухканальный режим для сопоставления сигналов на входе и выходе узла,
- мультиметрический режим для получения числовых значений,
- автоматический режим Connect-and-View для установки чувствительности, развертки и синхронизации,
- режим регистрации медленно изменяющихся параметров,
- фиксация минимального, максимального и текущего значения,
- измерение частоты, периода, длительности импульса и коэффициента заполнения,
- удержание результата на экране для анализа показаний.
Принцип измерения основан на подаче напряжения на входной тракт, его масштабировании, аналого-цифровом преобразовании и формировании массива отсчетов. Процессор определяет временные и амплитудные характеристики, после чего отображает кривую на экране. Автоматическая синхронизация стабилизирует осциллограмму относительно выбранного события. При числовых измерениях программная обработка вычисляет требуемый параметр и выводит его в цифровом виде.
Особенности конструкции

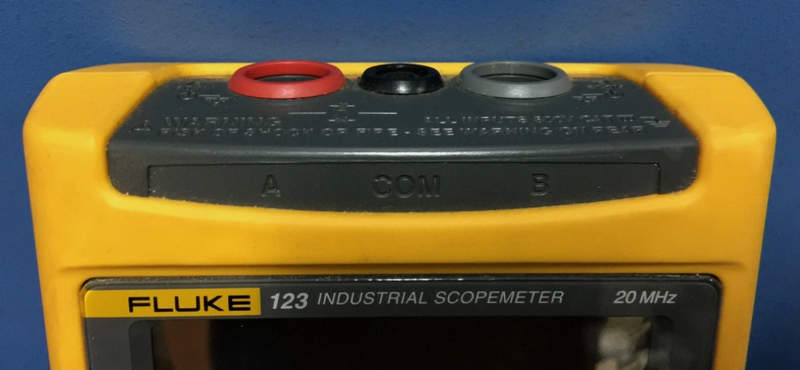

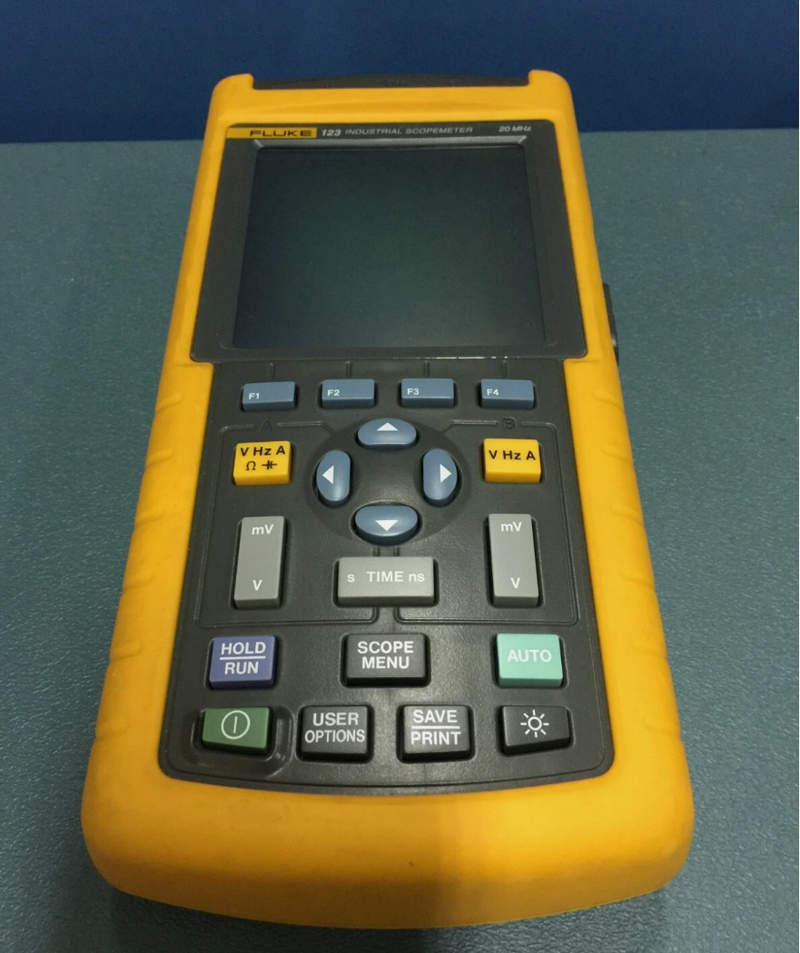

Конструкция Fluke 123 ориентирована на переносную эксплуатацию в производственной среде. Корпус выполнен в компактном ударостойком формате, а органы управления расположены на лицевой панели. Дисплей служит для графического представления сигналов, цифровых результатов и настроек. Входные разъемы предназначены для подключения кабелей и щупов. Аккумуляторное питание обеспечивает независимость от сетевой розетки. Электронная часть включает входные делители, защитные цепи, аналого-цифровой тракт, процессор обработки данных и модуль отображения. Такая архитектура позволяет одному прибору выполнять задачи осциллографа, мультиметра и регистратора.
Области применения
Fluke 123 используется там, где требуется оценить электрический процесс и получить числовые измерения. Ниже представлены типичные области применения:
- диагностика цепей управления промышленного оборудования,
- контроль выходных сигналов датчиков и преобразователей,
- проверка импульсных и линейных источников питания,
- анализ сигналов в системах промышленной автоматики,
- исследование работы реле, контакторов и управляющих модулей,
- сопоставление входного и выходного сигнала электронных устройств,
- проверка частоты и формы импульсов генераторов и контроллеров,
- поиск кратковременных провалов, выбросов и нестабильных режимов,
- оценка состояния цепей при ремонтных измерениях.
Таким образом, осциллограф Fluke 123 представляет собой переносной прибор для анализа электрических сигналов в промышленной среде. Полоса пропускания 20 МГц, два измерительных входа, цифровая обработка, True RMS, автоматическая настройка и функции мультиметра позволяют применять его при контроле управляющих и электронных цепей. Прибор удобен там, где требуется сопоставить форму сигнала с числовыми параметрами и зафиксировать изменения во времени. Компания «Олниса» поставляет Fluke 123 и другое промышленное оборудование для предприятий по всей стране. Поставка через «Олниса» обеспечивает предприятия необходимой измерительной техникой для эксплуатации, ремонта и оснащения производственных объектов и технического контроля.
