Электромагнитный расходомер Endress+Hauser для систем промышленного учета и контроля
Электромагнитный расходомер Endress+Hauser предназначен для непрерывного измерения объемного расхода электропроводящих жидкостей в промышленных трубопроводах. Приборы такого типа применяются в водоподготовке, химической промышленности, энергетике, пищевых производствах и коммунальных системах. Измерение выполняется без механических подвижных элементов в проточной части, поэтому гидравлическое сопротивление остается минимальным.
Технические характеристики
Ниже перечислены типовые параметры электромагнитных расходомеров Endress+Hauser семейства Promag, определяющие условия эксплуатации и точность измерения:
- диапазон условных диаметров измерительных труб составляет примерно от DN 2 до DN 3000,
- скорость измеряемого потока может находиться ориентировочно в пределах от 0,01 до 10 м/с,
- основная погрешность стандартных исполнений составляет около ±0,5 % от измеренного значения,
- для высокоточных вариантов погрешность может снижаться примерно до ±0,2 %,
- минимальная электропроводность среды для многих исполнений составляет около 5 мкСм/см,
- температура жидкости в зависимости от футеровки может находиться примерно от -20 до +180 C,
- рабочее давление определяется диаметром и присоединением и может достигать порядка 40 бар,
- фланцевые исполнения могут соответствовать классам PN 6, PN 10, PN 16, PN 25 и PN 40,
- выходной сигнал формируется в виде 4–20 мА, импульсного или частотного сигнала,
- степень защиты промышленных корпусов может достигать IP66, IP67, а отдельных датчиков — IP68,
- питание преобразователя выполняется от сети переменного либо источника постоянного тока,
- время отклика и демпфирование сигнала задаются настройками преобразователя.
Принцип работы
Измерительный процесс основан на последовательном преобразовании скорости движения жидкости в электрический сигнал. Основные этапы работы выглядят следующим образом:
- катушки возбуждения создают магнитное поле поперек измерительной трубы,
- электропроводящая жидкость пересекает магнитные силовые линии,
- между двумя электродами возникает электрический потенциал,
- величина потенциала пропорциональна средней скорости потока,
- электронный преобразователь усиливает и фильтрует измерительный сигнал,
- скорость пересчитывается в объемный расход с учетом внутреннего диаметра трубы,
- результат выводится на дисплей и передается через аналоговый, импульсный или цифровой канал,
- при изменении направления движения среды прибор способен фиксировать реверсивный поток.
Особенности конструкции

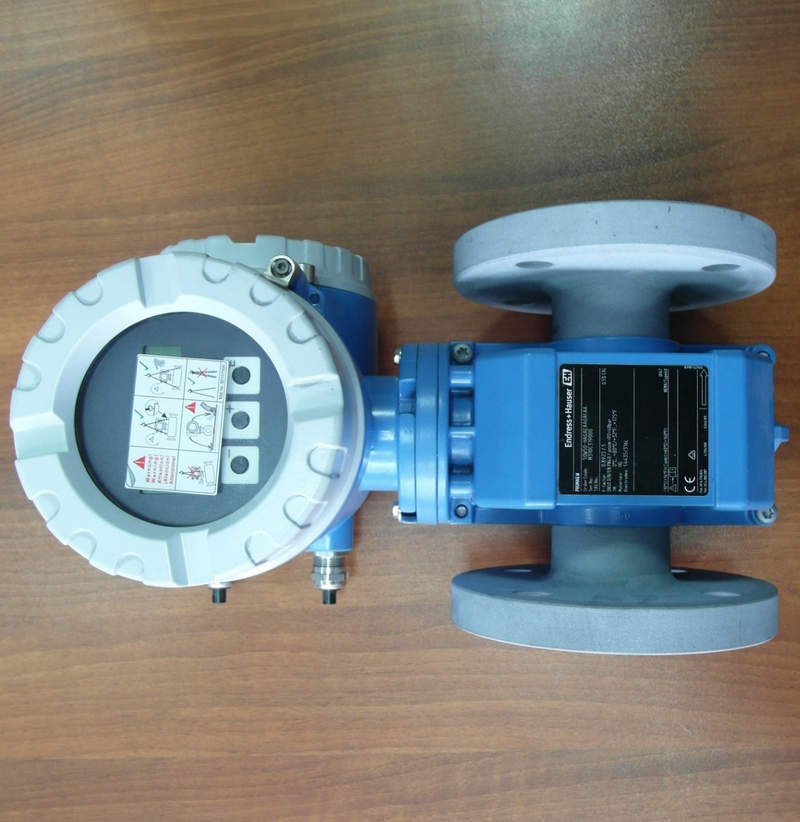

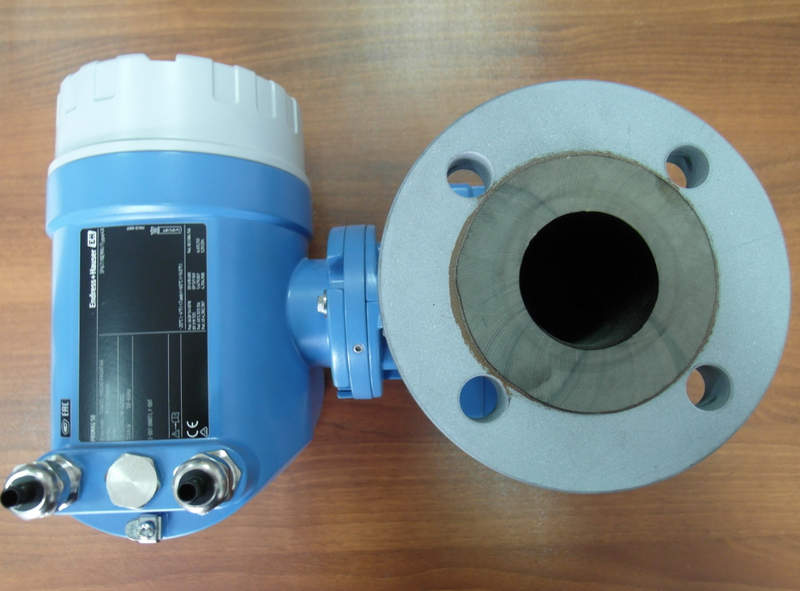

Конструкция включает измерительную трубу, магнитную систему, электроды, внутреннюю футеровку, корпус и электронный преобразователь. Футеровка электрически изолирует металлическую часть от жидкости и защищает проточный канал от химического и механического воздействия. Для разных сред применяются PTFE, PFA, полиуретан, твердая резина и другие стойкие материалы. Электроды могут выполняться из нержавеющих сплавов, Hastelloy, тантала и других коррозионностойких материалов. Преобразователь устанавливается непосредственно на датчике либо отдельно от него. В полнопроходной трубе отсутствуют крыльчатки, турбины и выступающие механические детали, поэтому дополнительная потеря давления практически не создается.
Режимы измерения и диагностики
Функции прибора охватывают измерение расхода, суммирование объема и контроль состояния измерительного канала. К характерным режимам относятся следующие:
- непрерывное измерение текущего объемного расхода,
- суммирование прошедшего объема встроенными счетчиками,
- измерение прямого и обратного направления потока,
- подавление малых расходов при гидравлическом покое,
- демпфирование нестабильного сигнала при пульсациях среды,
- контроль заполнения измерительной трубы при наличии соответствующей функции,
- диагностика электродов, цепей возбуждения и электронной части,
- фиксация предупреждений и сообщений об ошибках,
- передача диагностической информации в систему автоматизации.
Области применения
Электромагнитный метод используется для жидкостей, обладающих достаточной электропроводностью. Основные области применения можно представить следующим образом:
- учет питьевой, технической и оборотной воды,
- контроль сточных вод и активного ила,
- измерение кислот, щелочей и солевых растворов,
- дозирование жидких компонентов,
- контроль охлаждающих и теплоносительных контуров,
- измерение пищевых жидкостей в санитарных исполнениях,
- учет суспензий, пульп и сред с твердыми включениями,
- контроль расхода в системах водоснабжения.
Таким образом, электромагнитный расходомер Endress+Hauser является прибором для измерения расхода проводящих жидкостей в трубопроводах. Его работа основана на индукции, а отсутствие механических элементов в потоке способствует стабильности измерений и снижению гидравлических потерь. Различные материалы футеровки, электродов, варианты давления и температурные исполнения расширяют область использования таких устройств. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электромагнитные расходомеры Endress+Hauser и элементы приборных систем. Поставка выполняется для промышленных предприятий, инженерных организаций и эксплуатационных служб в разных регионах. «Олниса» обеспечивает поставку оборудования для оснащения производственных, энергетических и технологических объектов.
