Шина в корпусе YND10-2-07-100 — практичный элемент современной модульной сборки

Шины на DIN-рейку в изолированном корпусе IEK YND10-2-07-100 предназначены для распределения и объединения проводников внутри электрических щитов. Устройство выполняет роль компактного узла коммутации, позволяющего подключать несколько линий питания к одной питающей шине без скруток и промежуточных клемм. Применяется в распределительных шкафах, вводно-распределительных устройствах, шкафах автоматики и системах управления оборудованием.

Основные электрические характеристики

Рабочие возможности изделия определяются допустимыми токами, напряжениями и количеством подключаемых линий. Ниже приведены ключевые параметры распределительной шины:

• номинальный ток — до 100 А при равномерном распределении нагрузки;
• номинальное напряжение — до 690 В переменного тока;
• частота сети — 50/60 Гц;
• количество полюсов — 2, обеспечивает раздельное распределение фазного и нулевого проводников;
• количество выводов — 7 присоединительных точек на полюс;
• тип подключения — винтовые зажимы с прижимной пластиной;
• сечение подключаемых проводников — от 1,5 до 16 мм2 медь, до 25 мм2 многопроволочный наконечник;
• переходное сопротивление — минимальное благодаря лужёной токопроводящей шине;
• нагрев при номинальном токе — в пределах допустимых значений при естественном охлаждении.

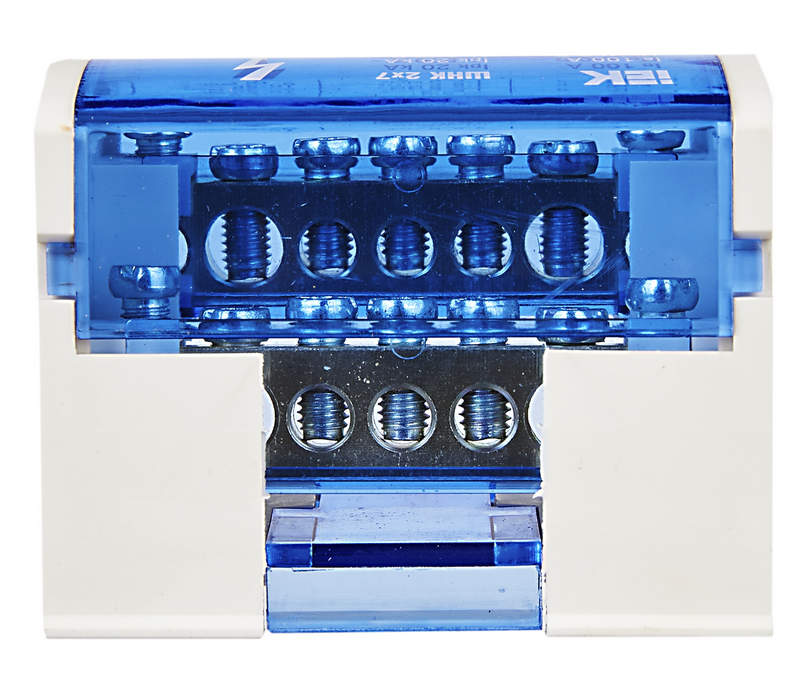

Конструктивное исполнение

Механическая часть изделия обеспечивает безопасную эксплуатацию и быстрый монтаж в электрощите. Конструктивные особенности:

• тип корпуса — модульный изолированный блок с креплением на стандартную DIN-рейку 35 мм;
• материал корпуса — самозатухающий термостойкий пластик, устойчивый к старению и нагреву;
• токопроводящая шина — медная, лужёная для защиты от окисления;
• клеммные зажимы — стальные винты с антикоррозионным покрытием и прижимными пластинами;

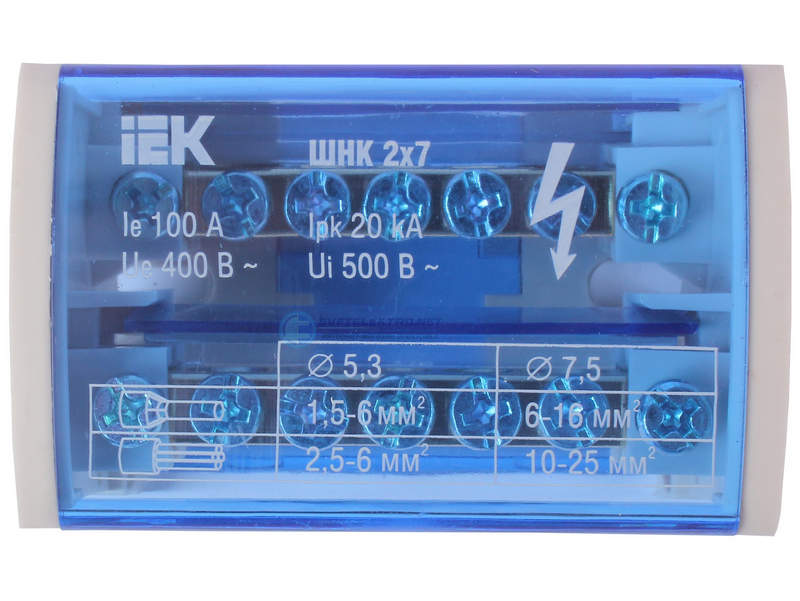

• маркировка — нанесена на лицевую часть, обозначает полюса и точки подключения;
• защитная крышка — предотвращает случайное прикосновение к токоведущим частям;
• габариты — компактные, рассчитаны на установку в модульных распределительных щитах;
• способ крепления — защёлка на DIN-рейке с возможностью быстрого демонтажа.

Принцип работы

Работа распределительной шины основана на объединении нескольких проводников в единую токопроводящую магистраль. Последовательность функционирования:

• входной провод подключается к одной из клемм и подаёт питание на медную шину;
• шина равномерно распределяет электрический потенциал по всем присоединительным точкам;
• каждый подключённый провод получает одинаковое напряжение без дополнительных соединений;
• прижимные пластины обеспечивают стабильный контакт, компенсируя температурные расширения;
• изоляционный корпус исключает короткие замыкания между полюсами и на корпус щита.

Режимы эксплуатации

Изделие может работать в различных режимах в составе электрических установок. Основные режимы:

• режим распределения — подача питания на несколько автоматических выключателей или модулей;
• режим объединения — соединение нулевых или защитных проводников в единую точку;
• режим резервирования — подключение двух линий с возможностью переключения;
• режим постоянной нагрузки — длительная работа при номинальном токе;
• режим переменной нагрузки — распределение тока в цепях с изменяющимся потреблением;
• режим обслуживания — безопасное отключение отдельных линий без демонтажа всей магистрали.

Условия эксплуатации

Для корректной работы необходимо соблюдать допустимые условия окружающей среды и монтажа:

• температура окружающей среды — от −25 до +55 C;
• относительная влажность — до 80% без конденсации;
• высота установки — до 2000 м над уровнем моря без снижения характеристик;
• степень загрязнения — допускается установка в закрытых электрощитах;
• монтажное положение — вертикальное или горизонтальное при надёжной фиксации;
• обслуживание — периодическая проверка затяжки винтовых соединений.

Области применения

Шины IEK YND10-2-07-100 используются в распределительных системах различного назначения:

• квартирные и этажные электрощиты;
• вводно-распределительные устройства зданий;
• шкафы автоматики промышленного оборудования;
• щитки освещения и вентиляции;
• системы управления насосами и приводами;
• энергетические шкафы распределения питания;
• телекоммуникационные и серверные шкафы.

Преимущества конструкции

Использование модульной распределительной шины даёт ряд эксплуатационных преимуществ:

• аккуратный монтаж без скруток и перемычек;
• равномерное распределение нагрузки между линиями;
• снижение переходных сопротивлений и нагрева;
• экономия пространства в щите;
• повышенная безопасность за счёт изоляционного корпуса;
• быстрое подключение и демонтаж проводников;
• универсальность применения в различных схемах.

Таким образом, шины на DIN-рейку в корпусе IEK YND10-2-07-100 являются эффективным решением для распределения питания в электрических установках. Надёжный контакт, изоляционная защита и удобство монтажа обеспечивают стабильную работу распределительных систем и повышают безопасность эксплуатации оборудования.
