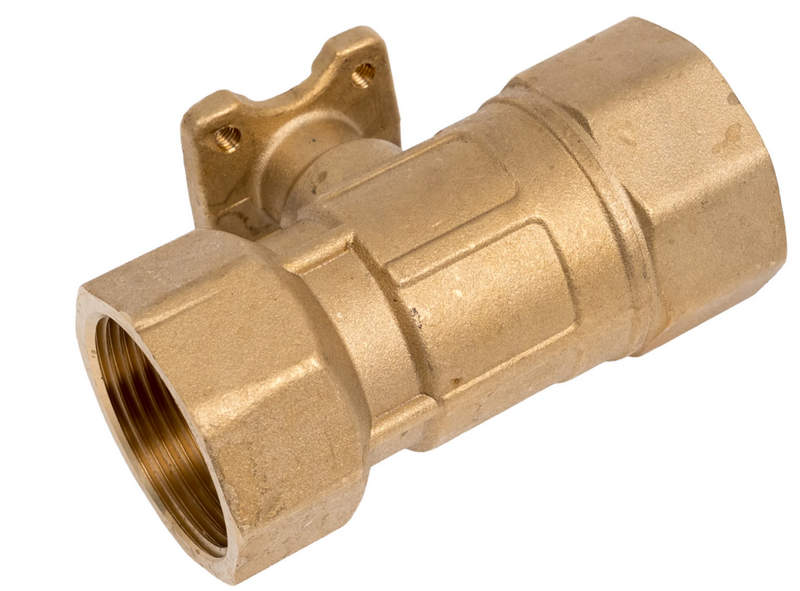

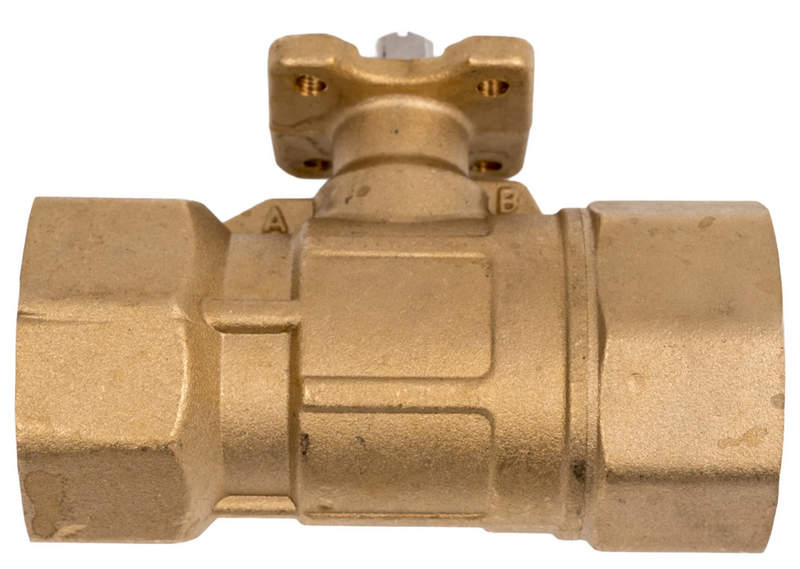

Шаровой кран BVM 2-Way DN32 Kvs16.0: надежное управление потоком в системах среднего диаметра

Шаровой кран BVM 2-Way DN32 Kvs16.0 относится к категории запорно-регулирующей трубопроводной арматуры, предназначенной для перекрытия или регулирования потока жидких теплоносителей, воды и технологических сред. Конструкция с шаровым затвором обеспечивает быстрое открытие и закрытие канала, минимальные гидравлические потери и высокую герметичность. Устройство применяется в системах отопления, холодоснабжения, вентиляции, а также в промышленных установках с автоматическим управлением расходом.

Гидравлические и технические характеристики

Рабочие возможности крана определяются его пропускной способностью, типом присоединения и допустимыми режимами давления. Ниже перечислены основные параметры BVM 2-Way DN32 Kvs16.0:

• номинальный диаметр — DN32, соответствует трубопроводу условного прохода 32 мм;
• коэффициент пропускной способности — Kvs 16,0 м3/ч, характеризует расход при перепаде давления 1 бар;
• тип конструкции — двухходовой (2-Way), поток проходит напрямую через корпус;
• тип присоединения — резьбовое или фланцевое, в зависимости от исполнения;
• рабочее давление — до PN16 или PN25, допускается работа в системах повышенного давления;
• рабочая температура — от -10 до +120 C для стандартного уплотнения, выше при использовании термостойких материалов;
• тип среды — вода, гликолевые растворы, теплоносители, технические жидкости без абразивных включений;
• герметичность — класс А по стандартам запорной арматуры, утечка практически отсутствует;
• угол поворота затвора — 90, полный проход достигается четвертью оборота.

Конструкция и материалы

Надёжность крана во многом определяется качеством корпуса, шара и уплотнительных элементов. Конструктивные особенности:

• корпус — латунный или бронзовый литой, устойчивый к коррозии и перепадам температуры;
• шар — полированная нержавеющая сталь с хромированным покрытием для уменьшения трения;
• седла — PTFE или усиленный тефлон, обеспечивают герметичность и долговечность;
• шток — выполнен из нержавеющей стали с антивыбросным исполнением;
• уплотнение штока — кольца EPDM или FKM, предотвращают протечки при вращении;
• посадка шара — плавающая, обеспечивает равномерный прижим к седлу при повышении давления;
• ручное управление — рукоятка или возможность установки сервопривода.

Принцип работы

Работа крана основана на вращении шара с проходным отверстием, совпадающим или несовпадающим с осью трубопровода. Последовательность действия следующая:

• в открытом положении — отверстие шара совпадает с направлением потока, обеспечивая полный проход;
• при частичном повороте — образуется регулируемое сужение, изменяется расход жидкости;
• при закрытии — сплошная часть шара перекрывает канал, поток полностью блокируется;
• давление среды прижимает шар к уплотнительному седлу, усиливая герметичность;
• вращение штока передаётся непосредственно шару без промежуточных механизмов, снижая потери на трение;
• уплотнение сохраняется как в статическом, так и в динамическом состоянии.

Режимы эксплуатации

Кран BVM DN32 Kvs16.0 может использоваться в разных режимах работы в зависимости от задач системы:

• режим полного открытия — минимальное гидравлическое сопротивление и максимальный расход;
• режим регулирования — промежуточное положение шара для изменения расхода теплоносителя;
• режим отсечки — быстрое перекрытие потока при аварии или отключении оборудования;
• режим автоматического управления — совместно с электроприводом, управляемым контроллером;
• режим балансировки — настройка расхода в гидравлических контурах отопления;
• режим импульсной работы — периодическое открытие и закрытие в системах дозирования.

Эксплуатационные условия

Для длительной работы необходимо соблюдать допустимые условия окружающей среды и параметров потока:

• температура окружающей среды — от -20 до +60 C;
• допустимая скорость потока — до 3 м/с для предотвращения кавитации;
• запрещена работа с абразивными средами — возможно повреждение седел;
• допустимы растворы гликоля — при концентрации до 50%;
• установка — горизонтальная или вертикальная при корректном направлении потока;
• обслуживание — периодическая проверка уплотнений и плавности хода штока.

Области применения

Шаровой кран DN32 Kvs16.0 применяется в системах, где требуется надёжное управление потоком:

• системы отопления и теплоснабжения зданий;
• чиллеры и контуры охлаждения;
• тепловые пункты и котельные установки;
• вентиляционные установки и фанкойлы;
• промышленные линии циркуляции жидкостей;
• системы водоснабжения и распределения теплоносителя;
• автоматизированные технологические установки.

Преимущества конструкции

Использование шарового крана данного типа обеспечивает ряд эксплуатационных достоинств:

• малое гидравлическое сопротивление благодаря полнопроходному каналу;
• высокая герметичность даже после длительной эксплуатации;
• быстрое срабатывание — четверть оборота для полного закрытия;
• возможность установки привода без изменения конструкции;
• устойчивость к коррозии и температурным нагрузкам;
• простота обслуживания и длительный ресурс работы.

Таким образом, шаровой кран BVM 2-Way DN32 Kvs16.0 представляет собой надёжный элемент трубопроводной системы, сочетающий герметичность, простоту конструкции и устойчивость к нагрузкам. Благодаря высокому коэффициенту пропускной способности и универсальности монтажа он широко применяется в инженерных и промышленных сетях. Правильный подбор и соблюдение режимов эксплуатации обеспечивают длительный срок службы и стабильную работу всей системы.
