Шайба подплунжерная разрезная коричневая Bertolini 803912002: точная деталь для стабильной работы насосов

Подплунжерная шайба Bertolini 803912002 применяется в насосах высокого давления плунжерного типа и служит элементом уплотнительного узла. Деталь устанавливается в зоне движения плунжера и выполняет сразу несколько задач: стабилизация положения уплотнений; распределение давления; защита посадочных поверхностей от износа.

Конструкция и исполнение

Шайба имеет кольцевую форму с технологическим разрезом, обеспечивающим установку на плунжер без натяжения. Поверхности обработаны для контакта с уплотнительными элементами и направляющими втулками. Основные конструктивные особенности:

• разрезное кольцо;
• точная калиброванная толщина;
• плоские рабочие поверхности;
• контактная фаска;
• износостойкий полимер;
• цветовая маркировка коричневого оттенка;
• устойчивость к деформации;
• сохранение формы при давлении.

Разрез предотвращает напряжение при тепловом расширении и исключает заклинивание плунжера.

Материал и его свойства

Деталь изготовлена из специализированного полимерного композита, рассчитанного на работу в среде воды и моющих растворов. Материал сочетает жёсткость направляющего кольца и антифрикционные свойства. Характеристики материала:

• низкий коэффициент трения;
• высокая износостойкость;
• устойчивость к кавитации;
• неподверженность коррозии;
• работа во влажной среде;
• стойкость к химическим реагентам;
• термостабильность;
• минимальное водопоглощение.

Благодаря этим свойствам шайба не разрушает зеркало плунжера и не вызывает задиров.

Принцип работы в насосе

Шайба входит в состав уплотнительного пакета и работает совместно с манжетами и направляющими втулками. При возвратно-поступательном движении плунжера на узел воздействуют переменные нагрузки. Функции в рабочем цикле:

• центрирование плунжера;
• ограничение радиального смещения;
• разделение уплотнений;
• распределение давления жидкости;
• защита манжет от перекоса;
• предотвращение выдавливания уплотнений;
• уменьшение трения;
• снижение температуры контакта.

Во время нагнетания давление стремится деформировать уплотнение, однако шайба воспринимает часть нагрузки и сохраняет геометрию пакета.

Режимы работы

Эксплуатация происходит в условиях переменных нагрузок и циклического давления. Рабочие режимы:

• высокое давление жидкости;
• частые пуски насоса;
• длительная непрерывная работа;
• нагрев от трения;
• контакт с абразивными частицами;
• гидроудары;
• переменная температура воды.

Разрезная форма предотвращает разрушение при расширении материала.

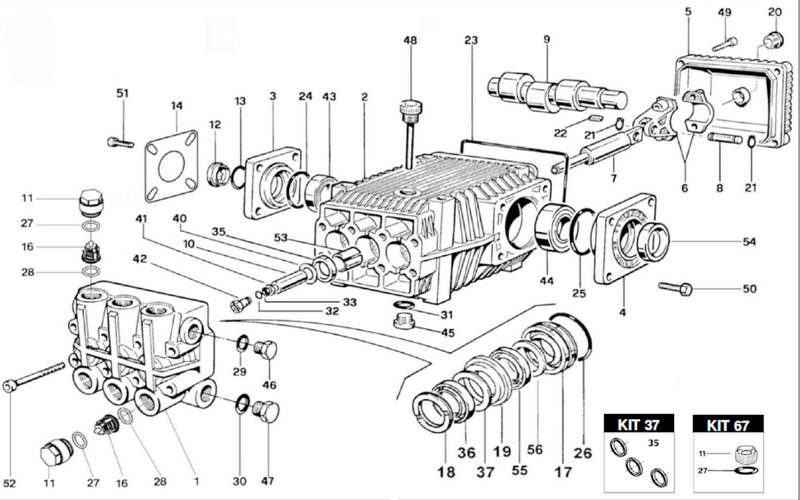

Взаимодействие с другими элементами узла

Шайба работает в связке с уплотнениями и направляющими элементами, формируя стабильный пакет герметизации. Контактирующие детали:

• плунжер;
• манжета высокого давления;
• опорное кольцо;
• направляющая втулка;
• прижимная шайба;
• корпус гидроголовки.

При износе одного элемента ускоряется деградация остальных, поэтому замена производится комплектом.

Области применения

Элемент используется в плунжерных насосах, где требуется высокая герметичность и стабильность давления. Типичные применения:

• аппараты высокого давления;
• мойки промышленного типа;
• сельскохозяйственные опрыскиватели;
• гидроочистка оборудования;
• моечные станции;
• пищевые производственные линии.

Преимущества использования

Применение оригинальной подплунжерной шайбы обеспечивает стабильную работу узла. Ключевые преимущества:

• равномерное распределение нагрузки;
• снижение износа плунжера;
• увеличение ресурса манжет;
• уменьшение нагрева;
• устойчивость к химии;
• сохранение геометрии при давлении;
• быстрая замена благодаря разрезу.

Таким образом, Bertolini 803912002 представляет собой критически важный элемент уплотнительного узла плунжерного насоса. Несмотря на простую геометрию, деталь выполняет функцию стабилизации и защиты всей системы герметизации. Правильный подбор материала и своевременная замена позволяют избежать повреждения плунжера и утечки рабочей жидкости, что напрямую влияет на ресурс насоса и стабильность давления.
