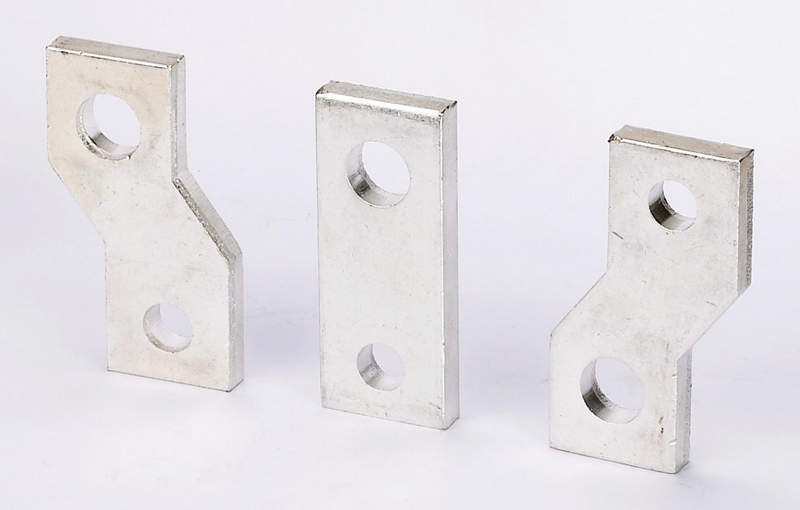

Выносные шины DEKraft 21553DEK — функциональный элемент современной электроустановки

Выносные шины DEKraft 21553DEK предназначены для организации распределения электрической энергии внутри распределительных щитов, шкафов автоматики и модульных панелей. Они используются как токораспределительный элемент между вводными аппаратами, автоматическими выключателями, устройствами защиты и вспомогательными модулями. Конструкция позволяет вынести точку распределения питания за пределы корпуса аппаратов, тем самым обеспечивая удобство подключения и обслуживание оборудования.

Конструктивное исполнение

Конструкция изделия определяет удобство монтажа, безопасность эксплуатации и стабильность контакта в течение всего срока службы. Ниже раскрыты основные особенности:

• тип изделия — выносная токораспределительная шина модульного исполнения;
• форма — прямолинейная пластина с изоляционным держателем и контактными точками подключения;
• материал токоведущей части — электротехническая медь либо лужёная медь с высокой проводимостью;
• покрытие — антикоррозийное, снижает переходное сопротивление и предотвращает окисление контактов;
• изоляционное основание — термостойкий негорючий пластик, устойчивый к токам утечки и температурным нагрузкам;
• тип крепления — фиксация на монтажной панели или DIN-рейке через держатель;
• конструкция контактов — винтовые прижимные клеммы, обеспечивающие равномерное давление на проводник;
• количество точек подключения — рассчитано на подключение нескольких модульных аппаратов в одной линии питания.

Электрические характеристики

Ниже представлены параметры, определяющие допустимую нагрузку и область применения шины в распределительных устройствах:

• номинальное напряжение — до 690 В переменного тока;
• номинальный ток — до 100–125 А в зависимости от условий охлаждения и сечения проводников;
• частота сети — 50/60 Гц;
• импульсная стойкость изоляции — выдерживает кратковременные перенапряжения промышленной сети;
• переходное сопротивление контакта — минимальное благодаря большой площади соприкосновения;
• допустимое сечение подключаемых проводников — обычно 6...25 мм2 в зависимости от конструкции клеммы;
• нагрев при номинальной нагрузке — в пределах допустимых значений при естественной вентиляции щита.

Принцип работы и распределение тока

Работа выносной шины основана на равномерном распределении электрического потенциала между несколькими точками подключения. Механизм функционирования следующий:

• ввод питания подаётся на один из контактов шины;
• по медной пластине потенциал распространяется на все остальные клеммы без существенного падения напряжения;
• каждый подключённый аппарат получает одинаковое питающее напряжение;
• при изменении нагрузки ток автоматически перераспределяется по всей площади токопроводящей части;
• нагрев происходит равномерно, что исключает локальные перегревы и ослабление контактов;
• шина работает в непрерывном режиме без коммутации — переключения выполняют подключённые аппараты защиты.

Монтаж и особенности подключения

Для корректной установки необходимо соблюдать правила подключения и механической фиксации. Основные положения:

• установка выполняется в распределительном щите на монтажной панели или DIN-рейке;
• проводники зачищаются на необходимую длину без повреждения жил;
• провод вводится до упора в клеммный зажим;
• затяжка выполняется с нормированным усилием для предотвращения нагрева;
• допускается подключение многожильных проводов с наконечниками НШВИ;
• при большой нагрузке рекомендуется равномерно распределять потребители по длине шины;
• при необходимости допускается установка нескольких шин для разных фаз или цепей.

Условия эксплуатации

Для обеспечения долговечной и безопасной работы необходимо учитывать эксплуатационные параметры:

• температура окружающей среды — от −25 C до +60 C;
• относительная влажность — до 80 % без образования конденсата;
• категория размещения — внутри помещений или шкафов;
• отсутствие агрессивных химических паров, разрушающих изоляцию;
• наличие естественной вентиляции внутри щита;
• допустима работа при вибрации, характерной для промышленного оборудования;
• обслуживание — периодическая проверка затяжки контактов.

Преимущества использования

Применение выносных шин в распределительных устройствах даёт ряд практических и эксплуатационных преимуществ:

• снижение количества проводов внутри щита;
• уменьшение времени монтажа;
• повышение надёжности контактов;
• упрощение диагностики и обслуживания;
• снижение риска ошибок при подключении;
• аккуратная компоновка оборудования;
• равномерное распределение нагрузки между аппаратами.

Области применения

Выносные шины DEKraft 21553DEK используются в широком спектре электроустановок. Наиболее типичные области:

• распределительные щиты жилых и промышленных зданий;
• шкафы автоматики производственных линий;
• панели управления станков и механизмов;
• системы освещения и питания розеточных групп;
• щиты вентиляции, отопления и насосных установок;
• энергетические шкафы в инфраструктурных объектах;
• учебные и лабораторные стенды.

В целом, выносные шины DEKraft 21553DEK являются важным элементом распределительных систем, обеспечивающим компактное, надёжное и безопасное распределение электрической энергии между несколькими потребителями. Простота конструкции, высокая проводимость, удобство монтажа и стабильность электрических параметров делают их эффективным решением для современных щитов управления и электроснабжения. Использование такого элемента позволяет повысить качество сборки, сократить время обслуживания и обеспечить долговременную эксплуатацию электрической установки.
