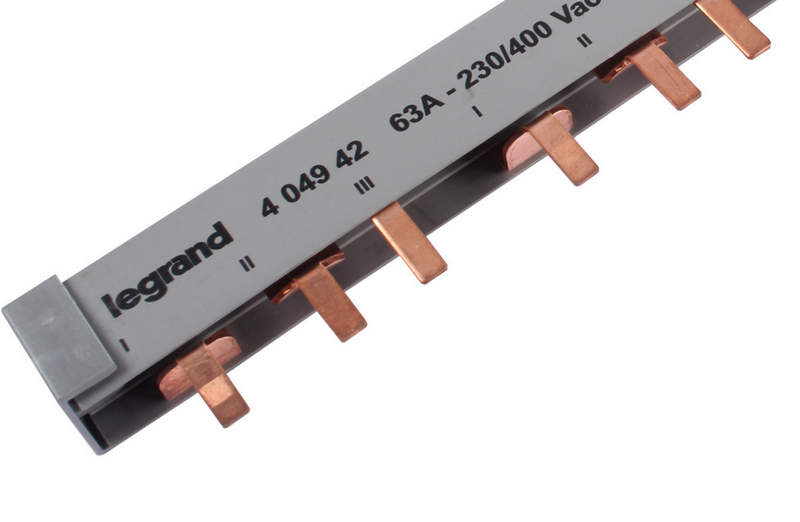

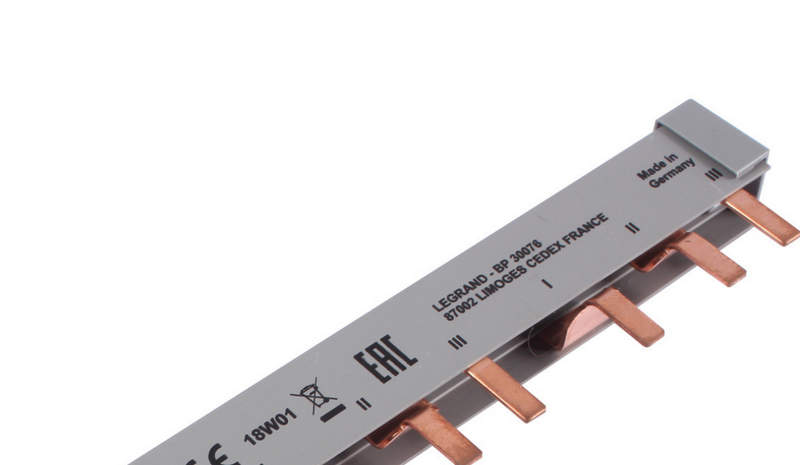

Гребенчатая шина Legrand 404942 — равномерное распределение фазы без лишних перемычек

В распределительных электрощитах большое значение имеет надёжное и безопасное распределение питания между модульными аппаратами. Использование перемычек из отдельных проводов усложняет монтаж и повышает риск ошибки, поэтому применяются готовые токораспределительные элементы — гребенчатые шины. Модель Legrand 404942 относится к таким изделиям и предназначена для равномерного питания автоматических выключателей, УЗО и других модульных устройств.

Назначение и функциональная роль

Гребенчатая шина выполняет функцию общей питающей магистрали внутри щита. Она обеспечивает:

• используется для объединения автоматических выключателей в одну питающую группу;
• обеспечивает равномерное распределение фазы по всем модулям;
• применяется в щитах освещения, розеточных групп и вводно-распределительных устройствах;
• снижает время сборки щита и повышает аккуратность монтажа;
• уменьшает переходное сопротивление в сравнении с проводными соединениями;
• обеспечивает повторяемость электрических параметров по всей линии.

Конструктивное исполнение

Конструкция шины выполнена в виде медной токопроводящей полосы с зубцами-отводами, размещённой в изолирующем корпусе. Такая компоновка обеспечивает:

• тип — однополюсная гребенчатая шина;
• материал токоведущей части — медь с лужёным покрытием;
• шаг зубцов соответствует стандартному модульному расстоянию аппаратов на DIN-рейке;
• изоляционный корпус — негорючий термостойкий пластик;
• форма зубцов — плоские контакты для ввода в клемму автомата;
• конструкция допускает подрезку на нужное количество модулей;
• наличие защитной оболочки исключает случайное прикосновение к токоведущим частям;
• жёсткость конструкции предотвращает изгиб при затяжке клемм.

Электрические характеристики

Рабочие параметры шины рассчитаны на применение в низковольтных распределительных сетях жилых и промышленных объектов. Ниже приведены основные эксплуатационные значения:

• номинальное напряжение — до 400 В переменного тока;
• номинальный ток — до 63 А при нормальных условиях охлаждения;
• частота сети — 50/60 Гц;
• минимальное переходное сопротивление за счёт лужёной меди;
• допустимая импульсная нагрузка — кратковременные пусковые токи без деформации контактов;
• устойчивость к нагреву — соответствует температурному классу изоляции распределительных устройств;
• возможность работы в длительном режиме без изменения контактных свойств.

Принцип подключения и монтаж

Установка гребенчатой шины значительно проще традиционной проводной разводки. Ниже перечислен порядок взаимодействия с аппаратами:

• шина устанавливается в верхние или нижние клеммы автоматов (в зависимости от схемы);
• каждый зубец вводится непосредственно под прижимную пластину контакта;
• затяжка выполняется стандартным моментом, указанным для автоматического выключателя;
• при необходимости длина шины укорачивается ножовкой или кусачками;
• свободные края закрываются изолирующими заглушками;
• возможна комбинация с отдельными проводниками для смешанных групп;
• монтаж выполняется без изгибов и перекручивания проводов.

Режимы работы и электрическая нагрузка

Шина функционирует как постоянный распределительный проводник. Её режим определяется:

• непрерывный режим — питание группы автоматов при номинальном токе;
• переменный режим — циклическое включение нагрузок без перегрева;
• пусковые режимы — кратковременные высокие токи электродвигателей;
• распределительный режим — равномерная подача питания на несколько линий;
• работа при несимметричной нагрузке без ухудшения контакта;
• устойчивость к кратковременным перегрузкам благодаря массивной медной основе.

Тепловые и механические свойства

Эксплуатационные условия в распределительном щите предполагают воздействие нагрева и вибраций. Конструкция шины рассчитана на долговременную стабильность:

• рабочая температура — от -25 до +60 C;
• допустимый нагрев контактной зоны без деформации корпуса;
• изоляция устойчива к старению и растрескиванию;
• контакты не ослабевают при многократных циклах нагрев-охлаждение;
• стойкость к вибрациям распределительных шкафов;
• не поддерживает горение, соответствует требованиям пожарной безопасности;
• устойчивость к воздействию влаги при эксплуатации внутри щита.

Области применения

Гребенчатые шины применяются практически во всех типах распределительных устройств, где используются модульные аппараты:

• квартирные и этажные электрощиты;
• щитки освещения и розеточных групп;
• промышленные шкафы управления;
• вводно-распределительные устройства;
• щитовые системы вентиляции и насосных установок;
• оборудование автоматизации зданий;
• распределительные панели производственных линий.

Таким образом, гребенчатая шина Legrand 404942 является эффективным элементом распределения питания в модульных электрощитах. Она повышает надёжность соединений, упрощает монтаж и обеспечивает стабильные электрические параметры. Использование правильно подобранной шины позволяет повысить безопасность и долговечность всей системы электроснабжения.
