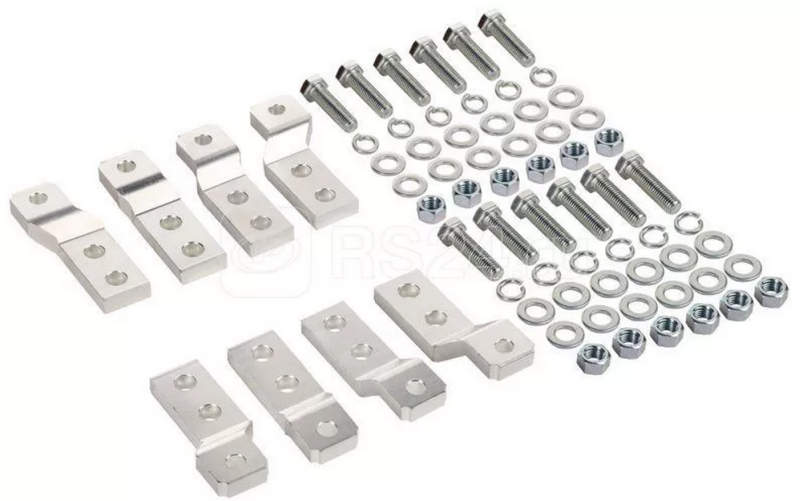

DEKraft 22521DEK: стабильность электрических соединений при высокой нагрузке

В распределительных щитах и системах электроснабжения важную роль играют элементы, обеспечивающие удобное и безопасное распределение электрической энергии между аппаратами защиты и управления. Выносные шины DEKraft 22521DEK относятся к категории токораспределительных аксессуаров, предназначенных для подключения автоматических выключателей, модульных устройств и вспомогательных элементов, размещённых вне основной линии питания. Они позволяют организовать компактное, аккуратное и электрически надёжное подключение в шкафах управления и распределительных панелях.

Технические характеристики

Ключевые параметры выносных шин определяют их совместимость с аппаратурой и допустимую нагрузку в цепи. Ниже перечислены основные характеристики:

• номинальное напряжение – до 400 В переменного тока, что соответствует стандартным сетям низкого напряжения;
• номинальный ток – до 63 А при корректном монтаже и соблюдении температурных условий;
• материал проводника – электротехническая медь или лужёная медь с высокой проводимостью и стойкостью к окислению;

• тип изоляции – негорючий полимерный корпус, устойчивый к нагреву и токовым перегрузкам;
• шаг подключения – модульный, соответствует стандартной ширине DIN-аппаратуры;
• количество точек подключения – зависит от конфигурации, обеспечивает распределение питания на группу автоматов или модулей;
• контактное сопротивление – минимальное благодаря плоским токопроводящим пластинам и плотному прижиму;
• рабочая температура – от -25 C до +55 C без снижения электрических параметров;
• стойкость к короткому замыканию – выдерживает кратковременные токовые импульсы без деформации шинной части;
• класс пожаробезопасности – самозатухающая изоляция, предотвращающая распространение горения внутри щита.

Такие характеристики позволяют применять изделие в распределительных системах различной сложности без риска перегрева или нестабильного контакта.

Конструктивные особенности

Конструкция выносных шин ориентирована на ускорение монтажа и повышение надёжности соединений. Ниже представлены основные элементы устройства:

• токопроводящая пластина – выполнена в форме гребёнки или линейной перемычки с точной геометрией контактов;
• изоляционный держатель – обеспечивает фиксацию и предотвращает случайное прикосновение к токоведущим частям;
• клеммные площадки – рассчитаны на плотное прижатие винтовыми зажимами автоматических выключателей;
• форма контакта – плоская, увеличенной площади, что уменьшает локальный нагрев и падение напряжения;
• возможность обрезки – допускается подгонка длины под требуемое количество модулей без ухудшения характеристик;
• маркировка – нанесена на корпусе для правильной ориентации при установке;
• жёсткость конструкции – исключает провисание при горизонтальном монтаже;
• защитные заглушки – применяются для закрытия неиспользуемых токоведущих участков.

Конструктивно шина обеспечивает быстрый монтаж и исключает необходимость прокладки большого количества проводников внутри шкафа.

Принцип работы

Работа выносной шины основана на распределении входного питания от одной точки на несколько потребителей без промежуточных кабельных соединений:

• питание подводится к входному автоматическому выключателю или клемме;
• далее ток передаётся по медной шине на соседние аппараты через встроенные контактные пластины;

• каждый подключённый автомат получает одинаковое входное напряжение;
• за счёт жёсткого проводника обеспечивается минимальное падение напряжения;
• равномерное распределение тока снижает нагрев клемм и увеличивает ресурс аппаратов;
• при отключении одного автомата остальные остаются под напряжением без влияния на цепь;
• при необходимости отдельные линии могут быть выделены с помощью разделительных заглушек;
• при коротком замыкании ток проходит через шину к аппарату защиты, обеспечивая корректное срабатывание автоматики.

Таким образом, шина выполняет роль многоточечного распределителя питания, повышая надёжность электрической схемы.

Режимы эксплуатации

Выносные шины могут использоваться в различных режимах работы распределительных систем. Ниже перечислены основные варианты:

• непрерывная нагрузка – питание группы потребителей с постоянным током в пределах номинала;
• переменная нагрузка – работа с циклическим включением оборудования, не вызывающая ослабления контактов;

• резервное питание – распределение напряжения между основной и резервной линиями;
• щитовая автоматика – питание цепей управления, реле, контакторов и контроллеров;
• пусковые режимы – кратковременные токовые пики при запуске двигателей без разрушения контактов;
• работа при повышенной температуре – допустима при наличии вентиляции шкафа;
• вибрационные условия – допускается установка на промышленном оборудовании без ослабления соединений;
• длительная эксплуатация – сохранение электрических характеристик без обслуживания.

Правильный выбор сечения и номинала автоматики обеспечивает стабильную работу в любых эксплуатационных режимах.

Области применения

Выносные шины DEKraft 22521DEK применяются в электротехнических системах различного назначения. Ниже приведены основные направления использования:

• распределительные щиты зданий – питание групп освещения и розеточных линий;
• шкафы автоматики – подключение контроллеров, датчиков и исполнительных механизмов;
• промышленные панели управления – питание частотных преобразователей, контакторов и реле;
• энергетические установки – распределение цепей сигнализации и управления;
• вентиляционные и насосные станции – подключение двигателей и вспомогательных устройств;
• транспортные системы – электрические шкафы конвейеров и сортировочных линий;
• временные распределительные пункты – монтаж мобильных щитов на строительных площадках;
• лабораторные стенды – организация безопасного подключения оборудования.

Использование шин значительно упрощает компоновку и повышает надёжность электрических соединений.

Таким образом, выносные шины DEKraft 22521DEK представляют собой удобное и надёжное решение для распределения питания в низковольтных электрических щитах. Они уменьшают количество проводов, повышают качество контактов и упрощают монтаж. Применение таких элементов повышает безопасность эксплуатации и снижает вероятность перегрева соединений, что делает их важной частью современных распределительных систем.
