SEWBG 1.2: эффективный выпрямитель для промышленных тормозных систем
Современные электроприводы широко применяются в промышленной автоматике, конвейерных системах, подъёмных механизмах и транспортных установках. Неотъемлемой частью электроприводных систем, особенно в области подъёмной и транспортной техники, являются электромагнитные тормоза, обеспечивающие надёжную фиксацию или торможение вращающихся частей. Для управления такими тормозами, как правило, используется специальная аппаратура — тормозные выпрямители, преобразующие переменное напряжение в постоянное и позволяющие точно и надёжно контролировать момент срабатывания и отпускания тормоза. Одним из таких устройств является выпрямитель тормозного устройства SEW BG 1.2, отличающийся компактностью, надёжностью и функциональностью в составе систем SEW-EURODRIVE.
Технические характеристики и конструктивные особенности SEW BG 1.2
SEW BG 1.2 представляет собой выпрямитель, предназначенный для подключения электромагнитных тормозов к источнику переменного напряжения. Устройство монтируется непосредственно в распределительной коробке двигателя, щите управления или на DIN-рейке. Ниже перечислены ключевые характеристики прибора:
- Номинальное входное напряжение: 230 В AC;
- Частота питания: 50/60 Гц;
- Выходное напряжение: 205–210 В DC (типично для тормозов 24 В, 180 В, 205 В);
- Максимальный выходной ток: до 1,2 А;
- Тип выпрямления: двухполупериодный выпрямитель с возможностью ограничения пускового тока;
- Рабочий диапазон температур: от −25 до +60 C;
- Монтаж: винтовой, на панели или DIN-рейке;
- Класс защиты: IP20 при установке в шкафу;
- Схемы подключения: с отдельной цепью управления или в обход контакторов.

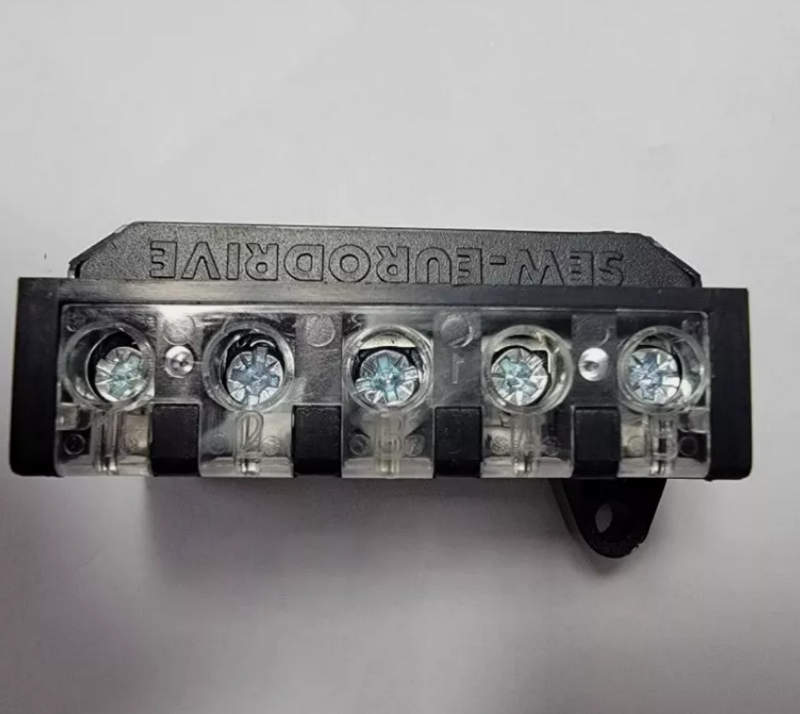

Корпус выпрямителя выполнен из термостойкого пластика и имеет компактные размеры, что упрощает его установку в ограниченном пространстве электрических шкафов. Клеммы расположены удобно для подключения с помощью стандартных кабелей, маркированных по схеме. Устройство имеет визуальные индикаторы состояния (по исполнению), позволяющие диагностировать наличие питания и состояние тормоза. Дополнительной особенностью является совместимость с системой модульных приводов SEW-EURODRIVE: выпрямитель может быть интегрирован в блок управления вместе с преобразователем частоты, контроллером или модулем безопасности. Это делает его особенно удобным для использования в централизованных и децентрализованных приводных системах.
Принцип работы
Основная задача выпрямителя тормозного устройства — преобразование переменного тока в постоянный для питания тормозной катушки. В конструкции SEW BG 1.2 используется мостовая схема выпрямления с защитными элементами по входу и выходу. Устройство может быть снабжено функцией быстрого срабатывания и ускоренного отпускания тормоза. Принцип действия можно описать следующим образом:
- При подаче переменного напряжения на вход выпрямителя, ток поступает на диодный мост.
- Мостовой выпрямитель преобразует переменное напряжение в пульсирующее постоянное.
- Фильтрующие элементы и встроенные стабилизаторы выравнивают пульсации и обеспечивают стабилизированное выходное напряжение для тормозной катушки.
- После обесточивания цепи управления, конденсаторы разряжаются, и ток в катушке тормоза прекращается, в результате чего срабатывает возвратная пружина и тормоз замыкается.
- Дополнительная функция ускоренного отпуска реализуется путём кратковременной подачи повышенного тока на катушку в момент снятия тормоза, что позволяет быстрее размыкать тормозные колодки.
Режимы работы и эксплуатационные особенности
SEW BG 1.2 поддерживает два основных режима эксплуатации: с постоянным питанием тормозной катушки и с управлением от цепи управления двигателем. В зависимости от схемы подключения возможна реализация следующих вариантов:
- Режим параллельного подключения. Выпрямитель получает питание одновременно с пуском двигателя. Это обеспечивает синхронное отпускание тормоза с началом вращения двигателя.
- Режим управления по отдельной команде. В таком случае выпрямитель включается заранее, и тормоз отпускается до момента пуска двигателя — этот режим полезен в применениях с высокой инерцией.
- Режим быстрого отпуска. Включает подачу импульса повышенного напряжения на тормозную катушку для ускоренного размыкания.
- Режим защиты от перенапряжений. Выпрямитель может иметь варисторы или другие элементы защиты от всплесков в питающей сети.
Наличие встроенной защиты от перегрева, короткого замыкания и повышенного тока позволяет использовать SEW BG 1.2 в условиях повышенной нагрузки и вибраций без риска повреждения тормоза или обмоток.
Области применения
Тормозные выпрямители SEW BG 1.2 широко применяются в составе электроприводов, оснащённых электромагнитными тормозами, во многих отраслях:
- Подъёмно-транспортное оборудование (краны, лебёдки, подъёмники);
- Конвейерные системы (в том числе реверсивные);
- Промышленные роботы и манипуляторы;
- Фасовочное и упаковочное оборудование;
- Автоматизированные склады и системы сортировки;
- Металлообрабатывающее оборудование с фиксируемыми шпинделями.
Надёжность и простота устройства позволяют эффективно использовать его в тяжёлых условиях эксплуатации, в том числе при повышенной запылённости, вибрации, перепадах температуры.
В целом, выпрямитель тормозного устройства SEW BG 1.2 представляет собой надёжное, компактное и эффективное решение для управления электромагнитными тормозами в составе приводных систем. Благодаря универсальности, наличию защитных функций и совместимости с оборудованием SEW-EURODRIVE, устройство подходит для самых разных применений в промышленности. Его использование позволяет повысить безопасность, точность и устойчивость работы механизмов, особенно в условиях интенсивной эксплуатации.
